Деформации и внутренние усилия
Глава Results руководства RFEM предоставляет обзор различных типов результатов. Используйте "Навигатор - Результаты" или кнопки на панели инструментов для отображения деформаций поверхностей и элементов или для выбора конкретных внутренних усилий поверхностей или элементов.

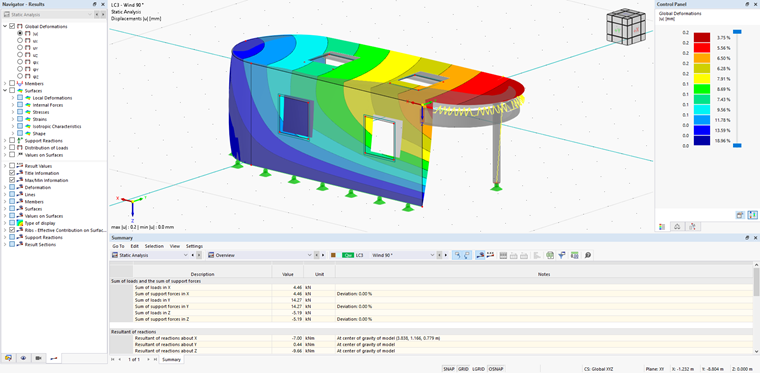

Вы можете проверить правдоподобность применяемых ветровых нагрузок, проверяя глобальные деформации, например. Таблица "Итоги" предоставляет вам обзор сумм нагрузок и опорных реакций, а также глобальных результирующих значений (см. изображение Деформации выше).
Распределение нагрузок
1D КЭ элементы
В RWIND элементы представляются их поверхностью. После расчета оси элементов делятся на сегменты, и результирующие давления на поверхности, принадлежащие этим сегментам, интегрируются, после чего результирующая сила назначается каждому сегменту элемента (см. главу Силы в элементах). RFEM 6 импортирует эти силы элементов и, согласно "Распределению нагрузок на элементы" в "Настройках анализа симуляции ветра", применяет нагрузку на элемент в виде концентрированной или распределенной (равномерной или трапецеидальной) нагрузки (см. главу Главная).
Нагрузка с использованием RWIND и застаивания воды
В разделе "Нагрузка с использованием RWIND и застаивания воды" результаты давления из симуляции RWIND 3 экстраполируются на сетку конечных элементов (КЭ), сгенерированную RFEM 6; результирующие значения складываются с обеих сторон поверхности и отображаются в глобальной или локальной системе координат как поверхностная нагрузка.

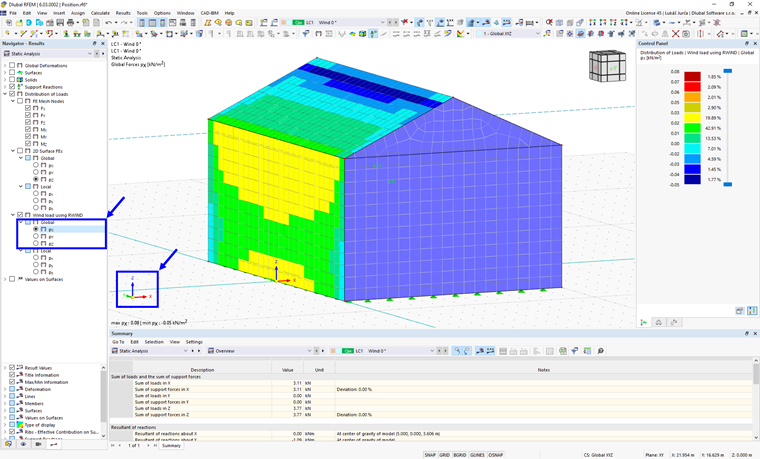

Глобальные силы pX, pY и pZ относятся к глобальной системе координат, показанной в нижнем левом углу экрана; см. изображение выше.

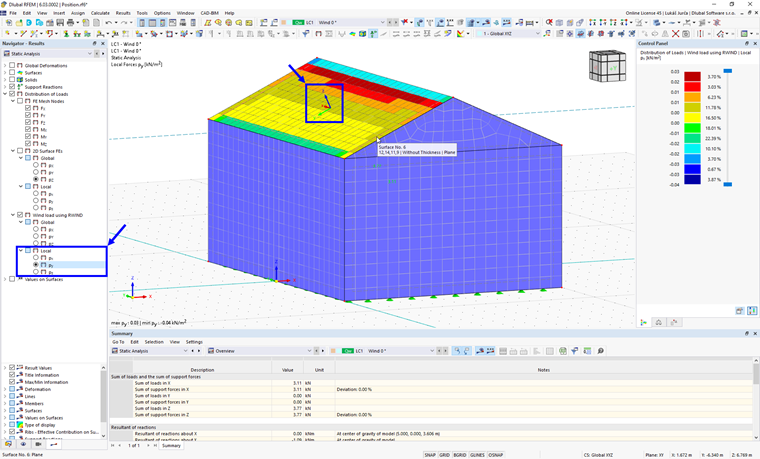

Локальные силы px, py и pz, напротив, относятся к локальной системе координат поверхности; система координат отображается при перемещении курсора мыши по поверхности, как показано на изображение выше.
