Результаты, относящиеся к поверхностям модели, отображаются как «Количества поверхностей». К ним относятся результаты поверхностного давления, коэффициента Cp и касательного напряжения поверхности τ. Тип результатов можно задать, щелкнув на кнопку
,
, или
кнопка в области «Результаты - количества поверхностей».

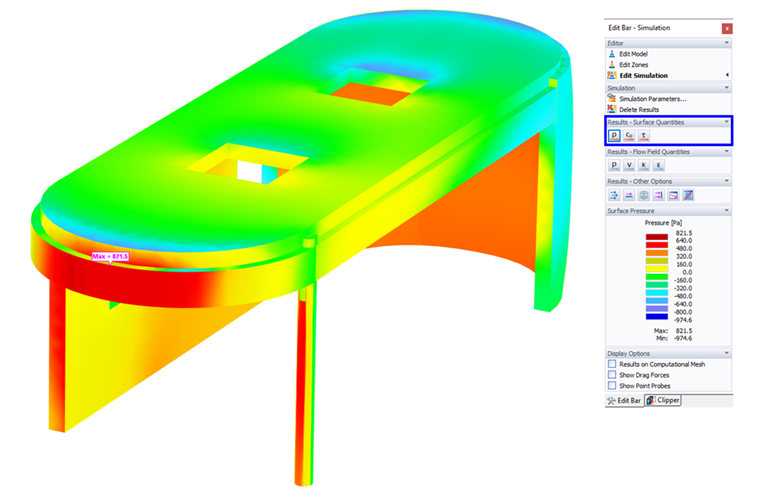

По умолчанию давление ветра, действующее на поверхности, отображается в виде «Карты цветов»: Значение давления присваивается каждой точке на каждой поверхности. Назначение цвета классифицирует точки на поверхности, которые имеют определенную величину давления. На панели представлены цвета и соответствующие значения.
Давление действует перпендикулярно на поверхности, таким образом предлагая вам сопротивление (положительные величины) и подъемную силу (отрицательные величины).

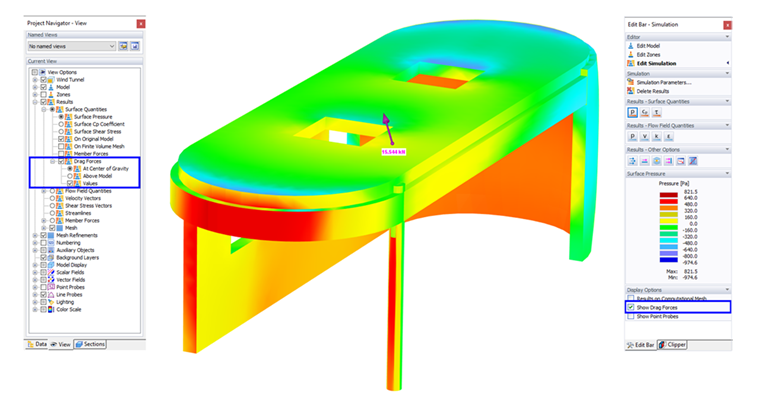

При активации функции «Показать силы сопротивления» на панели или в навигаторе, можно просмотреть результирующую силу ветровой нагрузки, действующую на модель и ее местоположение.
При необходимости можно изменить цвета и приданные значения (см. раздел Цветовая карта).
При активации функции «Результаты на сетке конечных объемов» на панели или в навигаторе, результаты давления на поверхность отображаются на сетке с отображением конечных объемов, используемых для расчета. Таким образом, можно проверить, например, как обрабатываются, например, отверстия или соединения балок при моделировании.

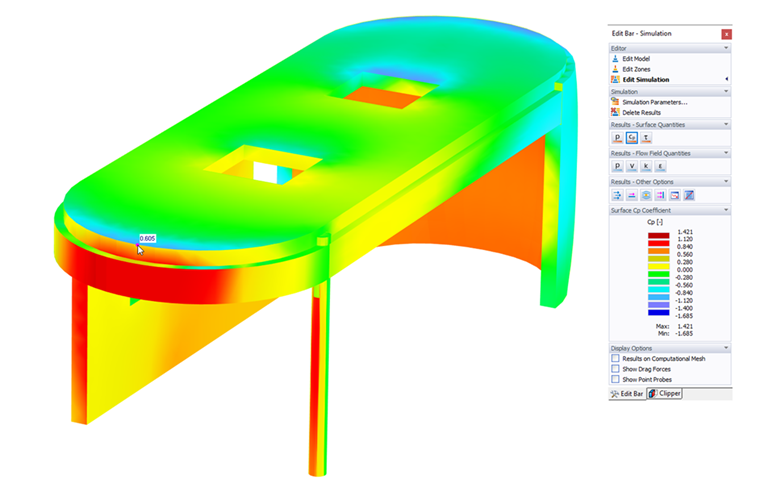

Коэффициент поверхности Cp
Эти значения показывают коэффициенты давления, которые представляют собой связь между статическим давлением и давлением торможения.
Коэффициент Cp используется для представления давления в виде безразмерной величины, описывающей относительное давление в области потока. Применяется следующая формула
| p | Статическое давление |
| p∞ | Статическое давление в невозмущенном потоке |
| ρ это | Плотность жидкости (однородный и несжимаемый поток) |
| eqv∞ | скорость набегающего потока жидкости |
где скорость набегающего потока v∞ принимается в качестве значения, возникающего на верхнем краю модели. Очень полезно представлять давление в виде безразмерной величины. Подробная информация на Википедии.

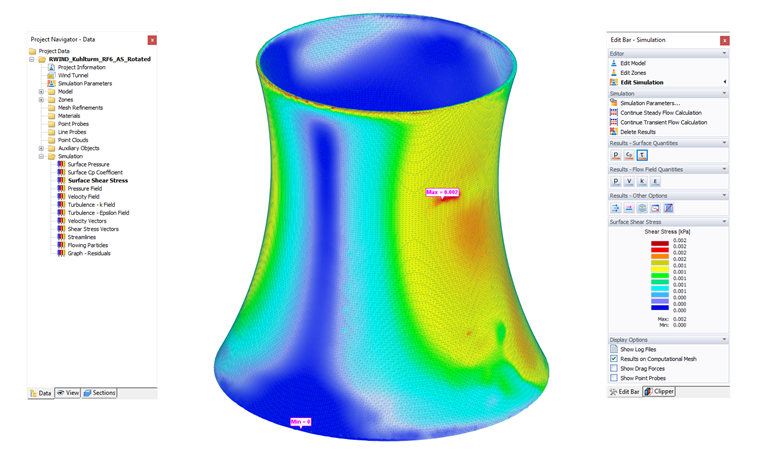

Касательное напряжение поверхности
Эти результаты доступны только для моделирования Устойчивого потока и должны быть включены в | Advanced |Расширенные#опции перед расчётом.
В жидкости сдвигающие силы действуют иначе, чем в твердых телах, где сопротивление деформации сдвига зависит от самой деформации. Сопротивление действию сдвигающих сил в жидкости появляется только тогда, когда жидкость находится в процессе движения. Касательное напряжение τω является функцией градиента скорости сдвига∂u/∂y и динамической вязкости, которая представляет собой свойство жидкости противодействовать увеличению деформации сдвига. Форма взаимосвязи между напряжением сдвига и скоростью деформации (градиент скорости сдвига) зависит от жидкости, для ньютоновской жидкости напряжение сдвига - это напряжение, пропорциональное скорости деформации:
| μ | Динамическая вязкость жидкости |
| ∂u/∂y | Градиент скорости сдвига |
В общей форме определяющего закона Ньютона', касательное напряжение пропорционально градиенту скорости потока (тензор второго порядка), тогда уравнение имеет следующий вид:
Более подробную информацию о напряжении сдвига на поверхности и его применении в программе RWIND 3 можно найти здесь OpenFoam.
