RWIND предоставляет возможность определять местоположения для результатов в конкретных точках на модели или в аэродинамической трубе вокруг нее. Эти контрольные точки называются "Датчиками" (Probes). Они могут использоваться для оценки и управления значениями результатов как для поверхностных, так и для величин поля течения. Эти числовые результаты, определенные для модели RWIND 3, также используются для документирования результатов в отчете о выводе RFEM 6 или RSTAB 9 (см. Глава Отчет о выводе). Вы можете определить датчики для точек и линий (см. Главу График вдоль линии). Все наборы датчиков отображаются в навигаторе дерева.
Чтобы вставить точечные датчики, используйте меню "Вставить" или кнопку "Вставить точечные датчики"
, которая доступна в разделе Текущий точечный датчик панели.

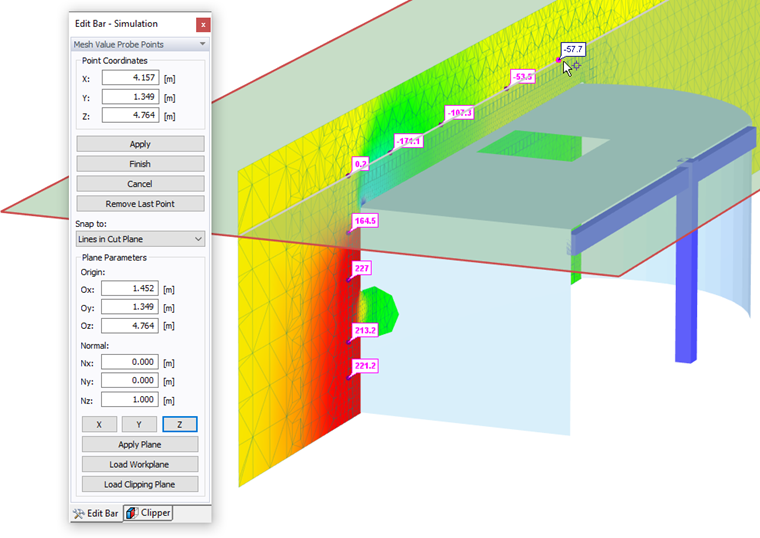

Когда функция активирована, соответствующие точки можно выбрать щелчком мыши. Координаты точек отображаются на панели, которая имеет специальную компоновку для этого. Вы также можете при необходимости изменить привязку объектов. Когда вы выбрали все точки, щелкните
.
Текущая выборка точек датчиков обозначена как 0 - Временная. Чтобы сохранить ее навсегда, используйте кнопку "Сохранить копию датчика"

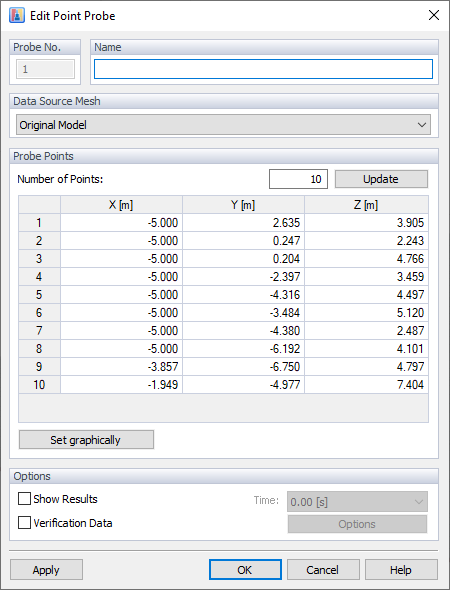

под списком точечных датчиков. Появится новое диалоговое окно, где вы можете определить "Название" датчика и проверить координаты каждой точки.
Опции раздела "Источник данных Сетка" контролируют, к какому типу сетки относятся датчики (см. Главу Вычислительная Сетка и Упрощение Модели).
Датчики специфичны для трех категорий сеток источника данных:
- Оригинальная Модель – Отображение количеств поверхностей на поверхностной сетке (то есть, результаты опции "Сетка конечных объемов" отключены)
- Упрощенная Модель – Отображение количеств поверхностей на сетке конечных объемов
- Поле Течения – Отображение величин поля течения на сетке конечных объемов

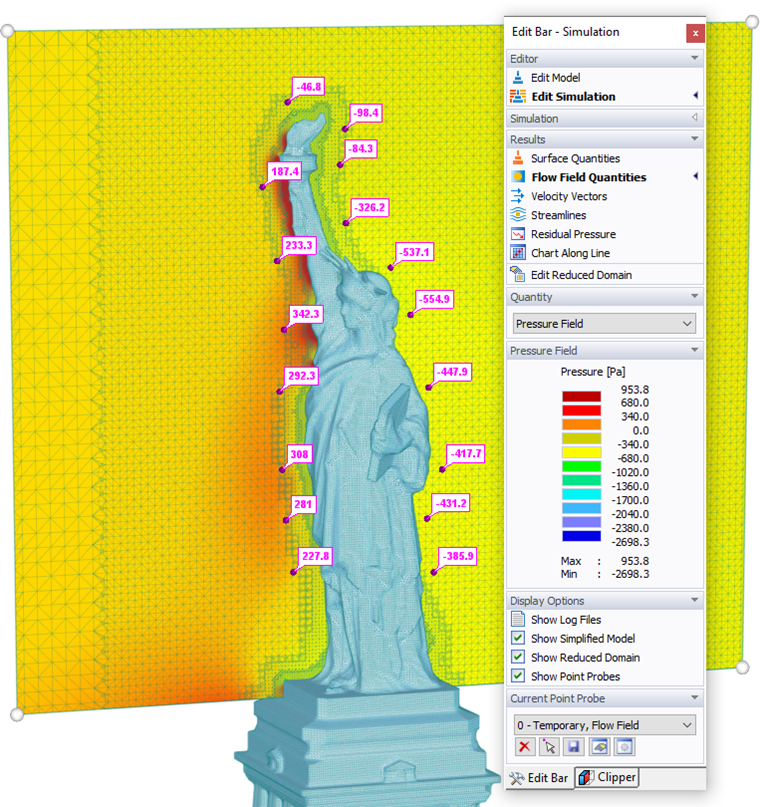

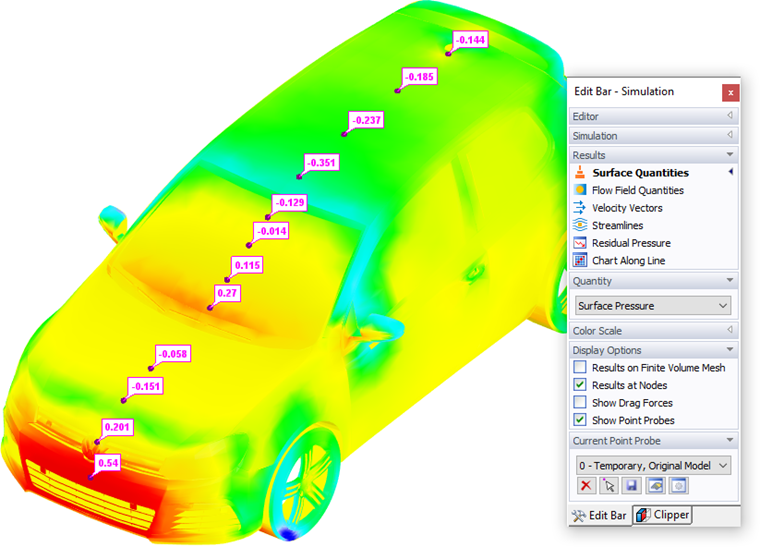

Например, результаты поля течения (поле давления, турбулентность и так далее) требуют различных местоположений датчиков по сравнению с результатами поверхности (поверхностное давление, коэффициент Cp).
Датчики также могут быть созданы/отредактированы из навигатора. Щелкните правой кнопкой мыши на "Точечный Датчик" и выберите "Новый/Редактировать датчик...".

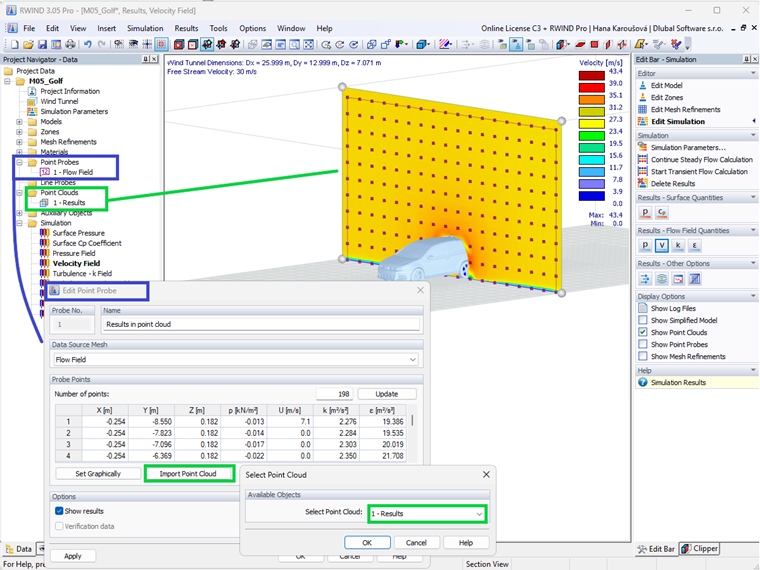

Несколько точек датчика могут быть определены с использованием объекта облака точек. Создайте облако точек и импортируйте его в новую точку датчика.
Опции Данных Верификации

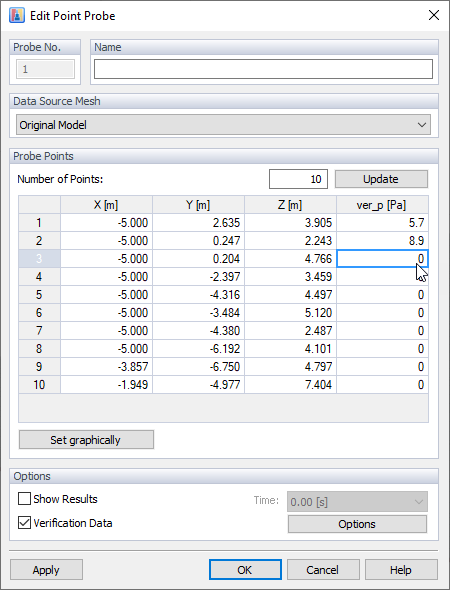

Если вы отметите "Данные Верификации", возможно вручную ввести значения верификации (верификационное давление) в таблице.

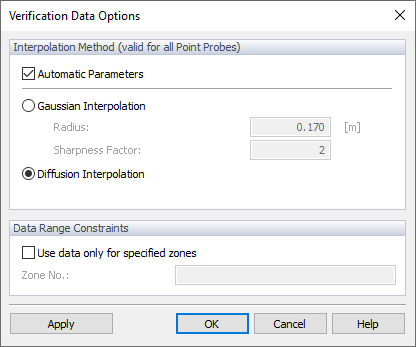

Настройки данных верификации могут быть найдены в "Опции"; здесь вы можете выбрать метод интерполяции и установить ограничения диапазона данных.
Существуют два возможных метода интерполяции. Первый, метод интерполяции Гаусса, представляет собой интерполяционный ядро, которое просто возвращает веса для всех точек, найденных в сфере, определенной радиусом R. Веса рассчитываются следующим образом:
|
r |
Расстояние от точки, подлежащей интерполяции, до соседней точки в пределах R |
|
s |
Резкость, влияющая на скорость падения гауссиана |
|
R |
Радиус сфере, на которой находятся точки интерполяции |
Полная документация доступна здесь.

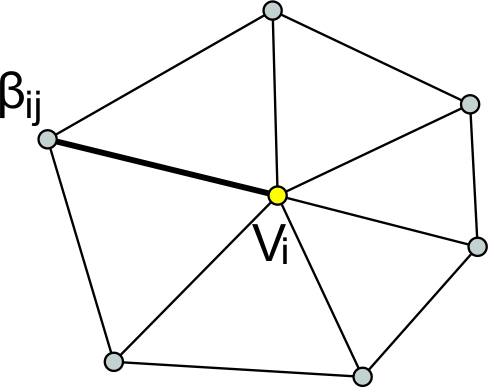

Второй метод интерполяции - диффузия. Это итеративный процесс, основанный на взвешенной диффузии; для всех вершин, vi, сетки объема мы ассоциируем набор весов {⋯, βij,⋯}, соответствующий каждому прямому соседу:
Взвешенное среднее значений соседей рассчитывается как:
Итеративный процесс метода взвешенной диффузии можно сравнить с теплопередачей. Представьте отдельные точки как источники тепла; тепло распространяется от источника через сетку путем диффузии, и отдельные точки (источники тепла) влияют на температурное поле друг друга в зависимости от величины их температуры (значения в точке).
Кроме того, в разделе "Ограничения Диапазона Данных" существует диапазон экстраполяции данных верификации. Данные отображаются только в предопределенных зонах.
Данные верификации определяются в точках датчиков, но для графического отображения изобанд данных верификации (скалярные поля) необходимо вычислить непрерывное распределение значений по всей сетке. Это можно сделать только на вычислительной сетке, поскольку сетка оригинальной модели может быть некорректной/непрерывной. После вычисления распределения данных верификации на этой сетке все значения данных верификации передаются на оригинальную модель (аналогично экстраполированному давлению). Таким образом, независимо от того, где определены данные верификации, они всегда передаются на обе поверхностные сетки (оригинальную + вычислительную), независимо от того, определен ли точечный датчик на оригинальной или упрощенной модели.

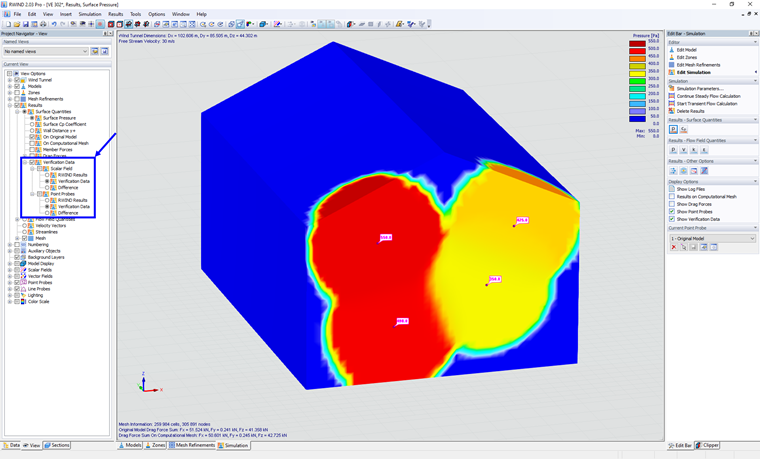

Данные верификации могут отображаться в "Навигаторе проекта - Вид"; здесь вы можете отображать данные верификации в скалярном поле (на модельной сетке) и в точечных датчиках (значения). Здесь вы можете переключаться между результатами RWIND, данными верификации или разностями (разница между данными верификации и результатами RWIND). Более подробная информация о результатах доступна в Главе Данные Верификации.
Кнопки в разделе Текущий точечный датчик панели имеют следующие функции:
|
Кнопка "Очистить точки датчиков" удаляет все точечные датчики текущего набора датчиков в списке. |
|
|
Кнопка "Вставить точки датчиков" добавляет новые точки. |
|
|
Кнопка "Сохранить копию датчика" сохраняет текущий набор точек. |
|
Кнопка "Редактировать датчик" проверяет и изменяет текущий датчик. |
|
Кнопка "Опции и команды" контролирует, показываются ли все датчики в графике или только текущий. |
