Параметры шероховатости поверхности

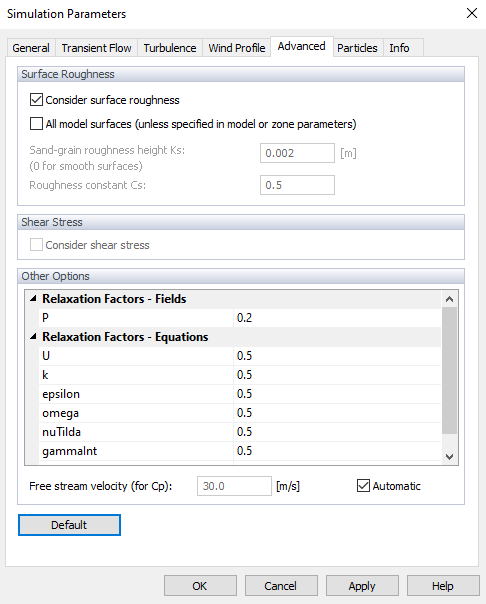

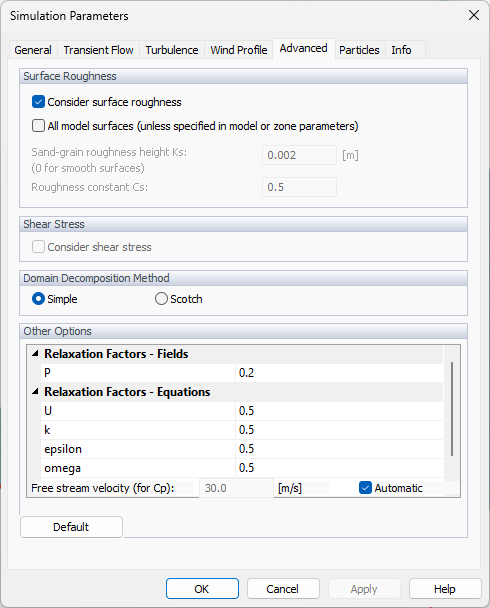

Если текстура поверхностей модели оказывает значительное влияние на результаты, активируйте флажок «Учитывать шероховатость поверхности». Затем шероховатость будет учитываться для каждой поверхности модели. К поверхностям или зонам применяются специальные граничные условия, обеспечивающие ограничения турбулентной вязкости для учета эффектов шероховатости.
Чтобы программа определяла турбулентную вязкость вблизи поверхностей, необходимо указать «Высоту шероховатости зерен песка Ks». Размер зерен песка можно задать в текстовом поле. Обратите внимание, что значение вводится в метрах. «Константа шероховатости Cs» определяет форму и расположение зерен песка. По умолчанию этот параметр установлен равным 0,5, что соответствует однородному распределению. Однако при неравномерной шероховатости Cs может быть увеличен до 1,0.
Касательное напряжение
В настоящее время этот раздел доступен только для расчета Установившееся течение. Отображение касательного напряжения можно включить, выбрав опцию «Результаты касательного напряжения»; результаты доступны после расчета в разделе Поверхностные величины. Также можно включить касательное напряжение в тензор напряжений Коши и в результирующую Сила лобового сопротивления, используя опцию «Включить силы». Подробнее о касательном напряжении см. в главе «Поверхностные величины, касательное напряжение на поверхности».
Метод декомпозиции области
В этом разделе можно выбрать метод декомпозиции расчетной области для распараллеленного расчета. Простой метод разделяет область по указанным декартовым направлениям без учета фактической сетки. Он подходит для однородных или структурированных сеток на простых геометриях. Декомпозиция scotch хороша для неравномерных сеток с локальными измельчениями. Она разделяет область независимо от геометрической формы, балансируя фактическое количество ячеек на подобласть. Это предотвращает различия во времени расчета на ядро и, следовательно, быстрее и эффективнее для сложных задач CFD.
Другие параметры
В RWIND 3 можно задать «Коэффициенты релаксации» для расчета в OpenFOAM®. Коэффициенты релаксации тесно связаны со стабильностью и сходимостью расчета. В общем, коэффициенты релаксации определяют величину, на которую изменяется значение от предыдущей итерации к следующей. При коэффициенте, равном 1, эффект отсутствует вообще, и эффект увеличивается по мере приближения коэффициента релаксации к нулю. Предельный случай 0 представляет собой случай, когда решение не изменяется вообще с последующими итерациями. Следовательно, допустимое значение коэффициента релаксации должно быть больше 0 и меньше или равно 1. Оптимальным выбором коэффициента релаксации является тот, который достаточно мал, чтобы обеспечить стабильные вычисления, но достаточно велик, чтобы продвигать итерационный процесс быстро.
