Результаты, связанные с сеткой конечных объемов модели, отображаются как "Величины поля потока". Они включают в себя результаты по полю давления, полю скорости и полю турбулентности. Вы можете установить тип результатов, нажав кнопку
,
,
или
в области "Результаты - Величины поля потока" на панели.
Поле давления

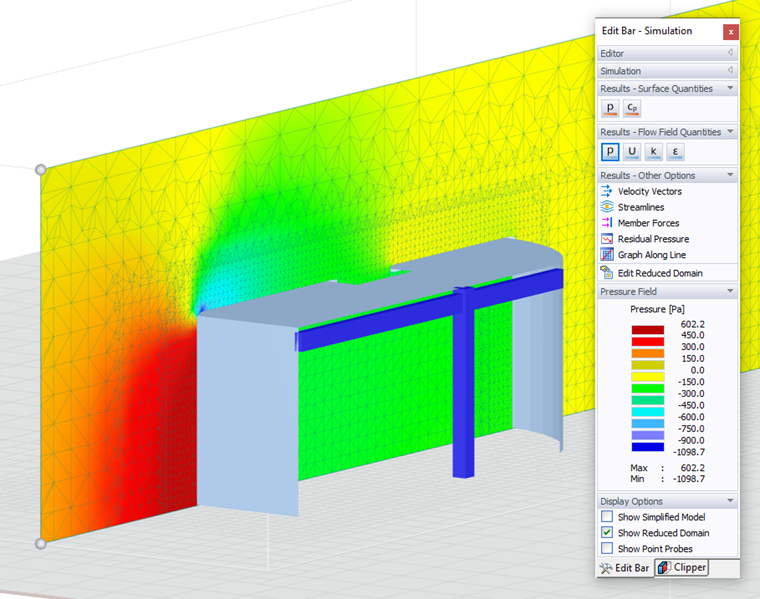

Поле давления представляет собой сечение через аэродинамическую трубу, иллюстрирующее распределение давления ветра потока воздуха. "Сопротивление" представлено положительными величинами, "подъемная сила" - отрицательными.

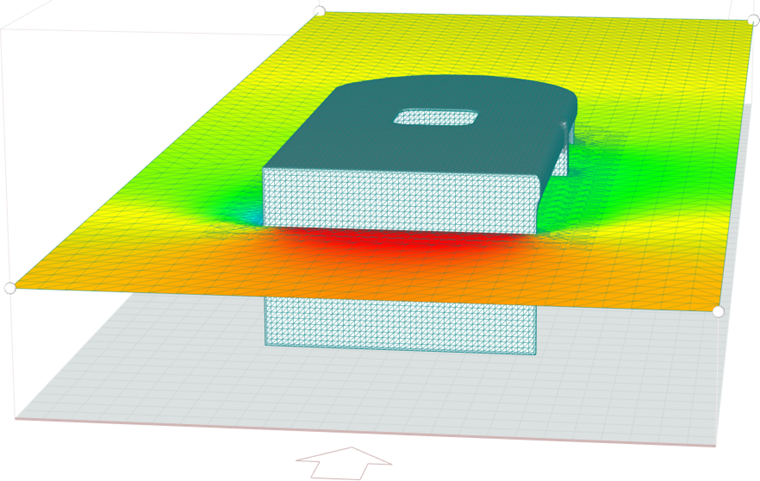

Сечение представлено в одной из глобальных плоскостей (XY, XZ, YZ), которые можно контролировать с помощью соответствующих кнопок
на панели инструментов. Чтобы оценить поля давления в конкретных сечениях модели, используйте опции "Секущая плоскость", описанные в Главе Секущая плоскость.
Поле скорости

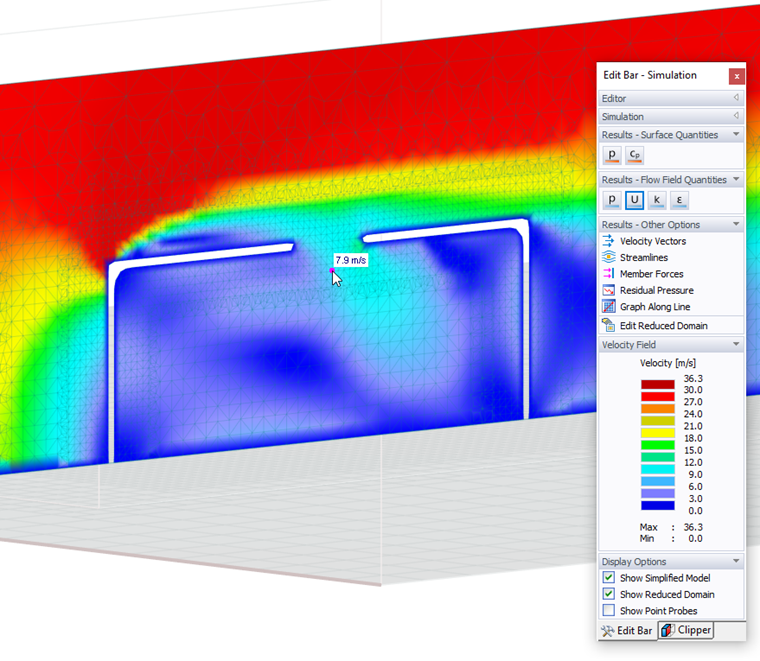

Поле скорости представляет собой сечение через аэродинамическую трубу, иллюстрирующее распределение скорости ветра. Оно позволяет оценивать скалярное поле скорости ветра на вашей модели.
Сечение отображается в одной из глобальных плоскостей (XY, XZ, YZ), которые можно контролировать, как описано выше.

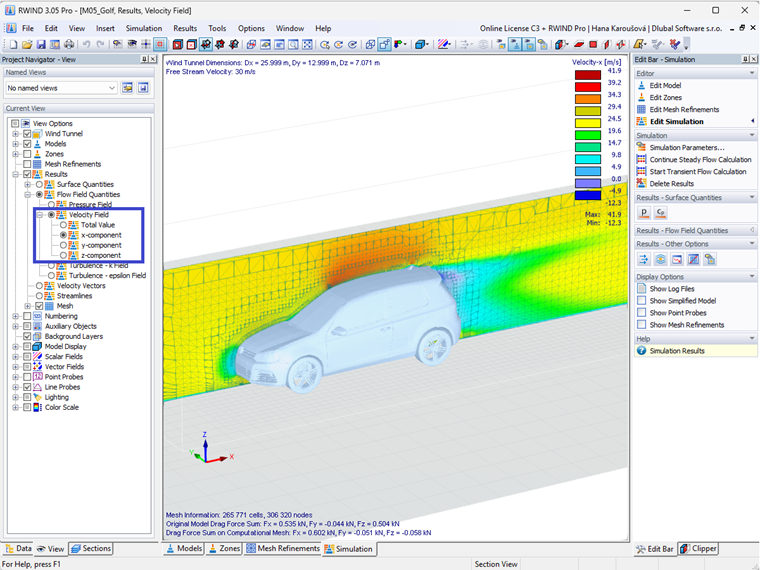

При желании здесь можно отображать компоненты скорости. Их можно выбрать только в Навигаторе - Просмотр.
Турбулентность - поле k

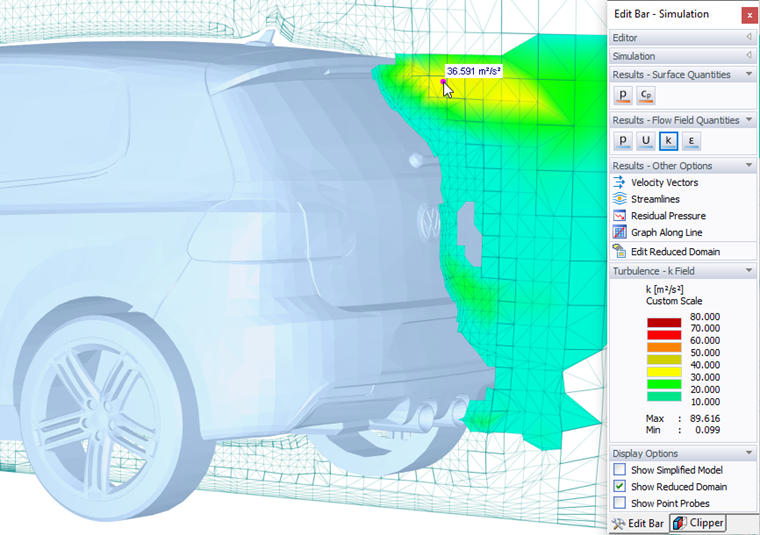

Эти результаты показывают сечение через аэродинамическую трубу, иллюстрирующее распределение турбулентностей относительно кинетической энергии турбулентности k (см. главу Турбулентность). Перемещая секущую плоскость, вы можете изучить эффекты турбулентности в конкретных местах.
Турбулентность - поле ε

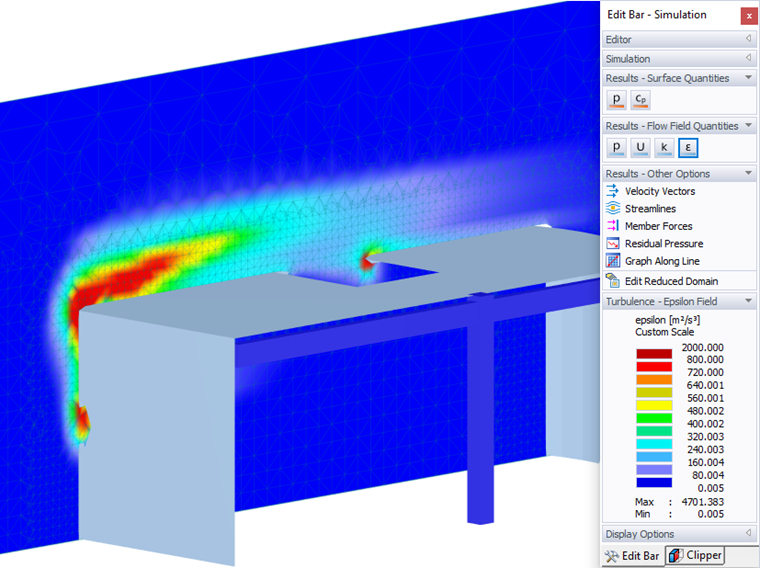

В качестве альтернативы, можно отобразить результаты диссипации турбулентной энергии, поля турбулентности ε. Подробное описание турбулентных величин можно найти в Главе Турбулентность; для получения дополнительной информации смотрите введение в турбулентность в Главе Примечание о турбулентности.
