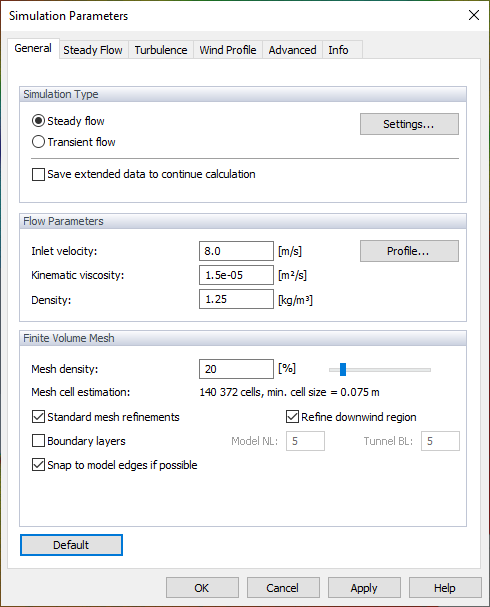

Тип моделирования
В этом разделе мы можем выбрать между двумя типами моделирования: моделирование стационарного потока и моделирование нестационарного потока. Теоретические основы можно найти в главе Стационарный и нестационарный поток. Параметры обоих моделирований подробно описаны в следующих главах, Стационарный поток и Нестационарный поток.
RWIND 3 предоставляет новую возможность продолжить расчёт данного проекта даже после прерывания расчёта и закрытия проекта. Чтобы иметь возможность продолжить расчёт после закрытия проекта и открыть его снова, необходимо выбрать опцию "Сохранить расширенные данные для продолжения расчёта". Это нужно сделать до сохранения данных проекта, пока данные ещё существуют в рабочем каталоге; то есть, когда расчёт только что завершился.
Параметры потока
"Скорость на входе" представляет собой скорость ветра, входящего в аэродинамическую трубу. Кнопка
позволяет задать скорость ветра как функцию высоты. Вы можете ввести значения графика, как описано в главе Профиль ветра ниже. Значение "Кинематическая вязкость" описывает сопротивление воздуха деформации. Оно определяется как отношение вязкости к "Плотности" воздуха.
Сетка конечных объёмов
"Плотность сетки", применяемая вокруг модели, контролируется процентным соотношением. Это специфическое уточнение используется для упрощения модели и расчёта потока. Плотность по умолчанию (20%) обычно приводит к относительно небольшому числу ячеек сетки конечных объёмов и относительно быстрому расчёту. Минимальный процент составляет 10%. Это приводит к довольно грубой сетке с наименьшим количеством объёмов. Чем выше плотность сетки, тем меньше размер ячеек конечных объемов. Результаты, соответственно, более точные, но расчёт потребует больше времени из-за большего количества объёмов. Установка максимальной плотности сетки (100%) приводит к очень тонким сеткам с миллионами объёмов. Расчёт 3D потока на таких сетках находится на грани возможностей современных ПК с временем расчёта от нескольких часов до нескольких дней.
Вы можете ввести плотность сетки или изменить её с помощью ползунка. "Оценка ячеек сетки" ниже дает соответствующее количество ячеек конечных объемов и минимальный размер ячейки.
Тип "Уточнение сетки" может быть определён для кривизны поверхностей (тонкая сетка только вблизи острых кромок модели) или глобально для расстояния от поверхностей (тонкая сетка на всей границе поверхностей). Первый вариант установлен по умолчанию, так как он создаёт сетки с меньшим количеством конечных элементов.
Рассмотрите возможность использования опции "Стандартные уточнения сетки", которая позволяет отключить генерацию стандартных уточнений сетки и включить уточнения сайтов, определяемые пользователем, и их размещение; см. Главу Уточнения сетки.
С версии RWIND 3.03, можно отключить стандартные уточнения сетки в пространстве за (вниз по ветру) моделью. Это уточнение важно для потоков со значительным следом, но в некоторых случаях плотность сетки не должна быть такой высокой в этом регионе. Отключение уточнения уменьшает общее количество ячеек сетки и ускоряет вычисления.

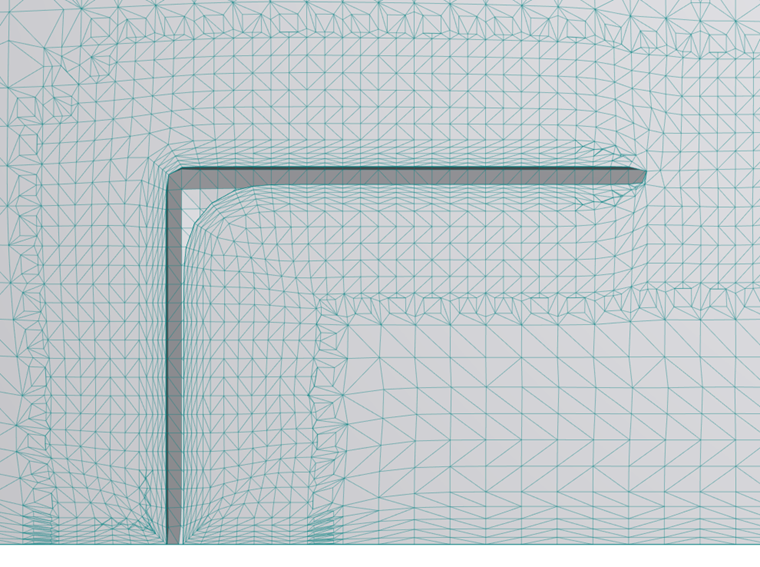

Опция "Граничные слои" позволяет уточнять сетку конечных объёмов возле поверхностей модели (Модель NL) или на дне трубы (Труба BL). Она уточняет сетку только в направлении, перпендикулярном поверхности. По умолчанию эта опция отключена, так как количество конечных объёмов значительно увеличивается в слоях с малым объемом. Мы настоятельно рекомендуем активировать граничные слои и определять количество слоев NL, когда учитывается шероховатость поверхности.

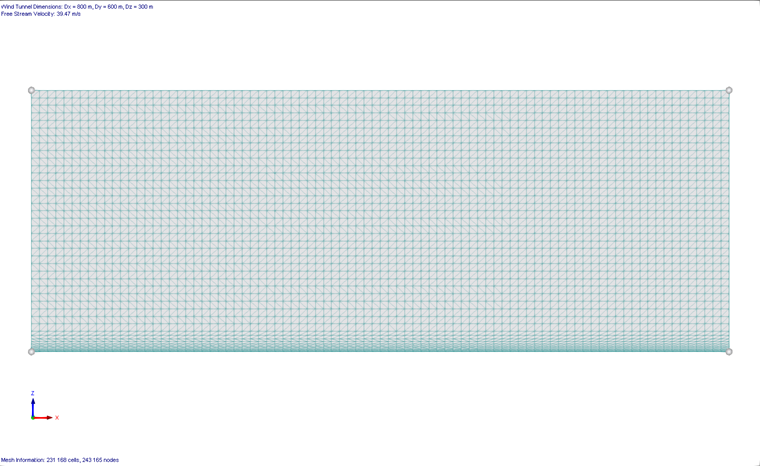

Граничные слои на дне трубы (Труба BL), включённые с версии RWIND 3.03, полезны, когда вы сосредотачиваетесь на образцах потоков около земли.
Опция "Привязка к краям модели" позволяет выравнивать сетку с границами модели.
