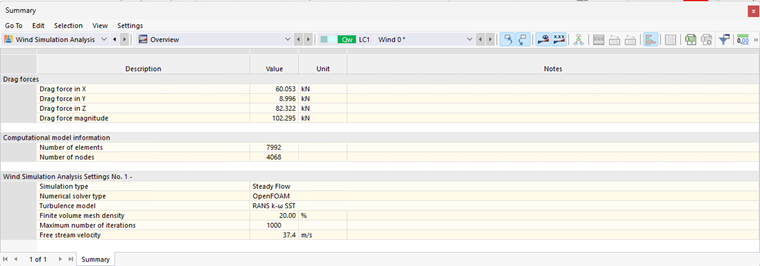

Из вкладки "Анализ симуляции ветра" в навигаторе результатов вы можете управлять отображением результатов RWIND. В таблице результатов "Сводка" для симуляции ветра вы найдете результаты силы сопротивления, информацию о вычислительной модели и настройки симуляции, такие как тип симуляции или количество итераций.
Результаты величин поверхности

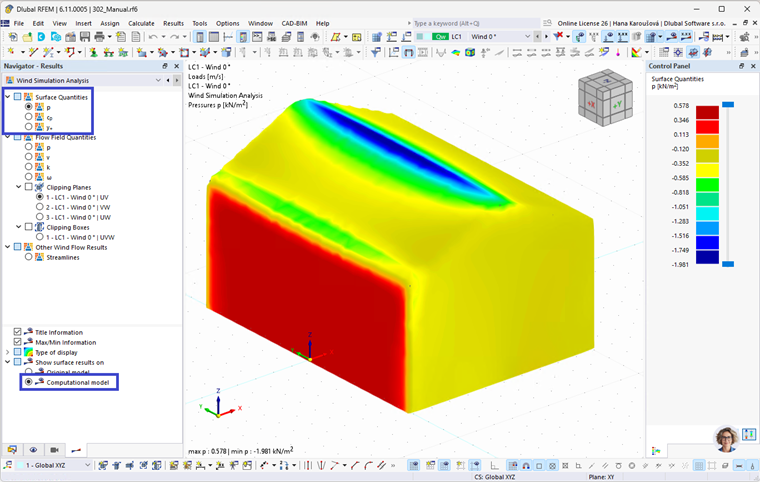

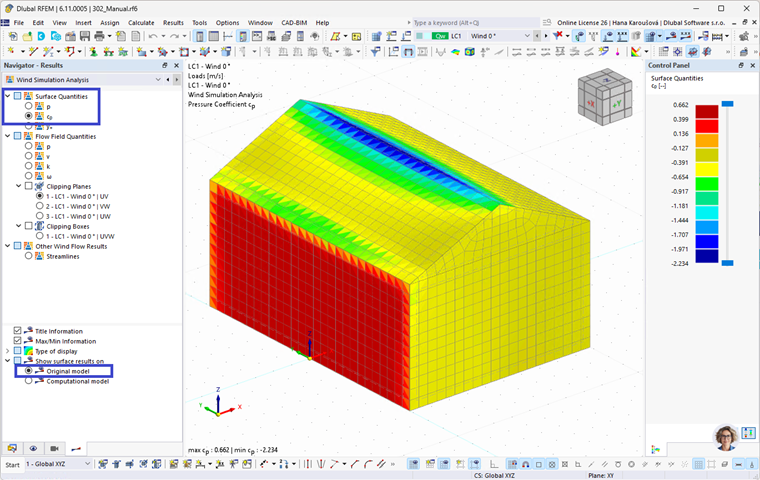

Результаты поверхности могут отображаться либо на вычислительной модели (граница объемной сетки, прилегающая к модели, рассчитанная в OpenFOAM), либо на оригинальной модели (результаты экстраполированы обратно на поверхность оригинальной модели). В "Навигаторе - Результаты" вы можете найти результаты давления p, коэффициента давления Cp и параметра качества сетки возле стенки y+ (только на вычислительной модели).
Результаты величин потока

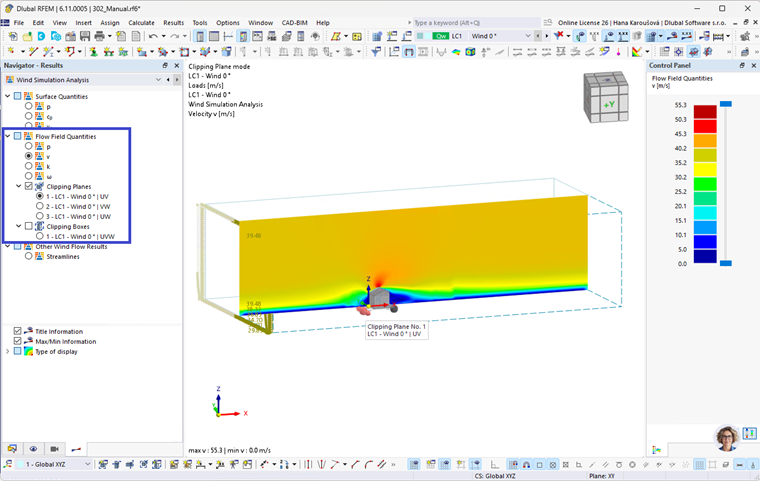

В поле потока вычисляются давление p, скорость v и турбулентные величины (турбулентная кинетическая энергия k, скорость диссипации турбулентности epsilon или специфическая скорость диссипации турбулентности omega). Результаты поля потока могут отображаться с использованием секущей плоскости. Предустановлены 3 стандартные секущие плоскости в основных плоскостях туннеля. Однако могут быть использованы как глобальная система координат, так и пользовательские секущие плоскости. Секущие плоскости могут перемещаться в графике с помощью манипуляторов.

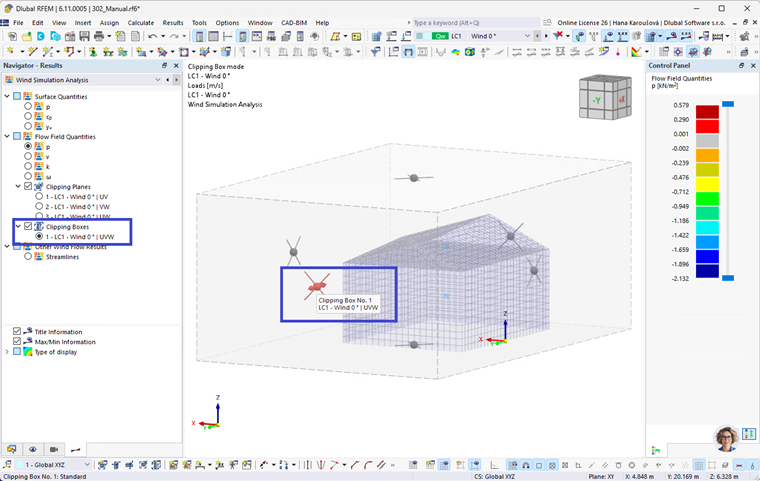

Результаты могут отображаться в уменьшенной области с использованием секционного контейнера.
Размер секционного контейнера можно регулировать в графике с помощью манипуляторов.
Другие результаты движения ветра

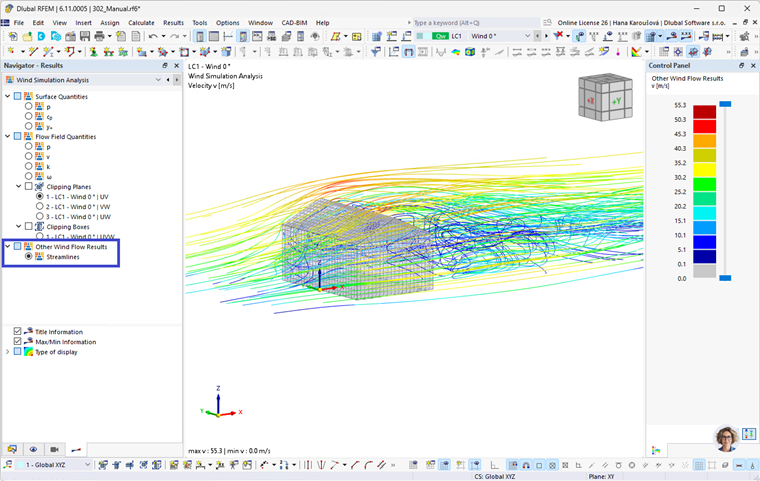

Распределение скорости в поле потока также может быть визуализировано с помощью линий тока. Линия тока — это путь безмассовой частицы, движущейся вместе с потоком. Скорость всегда касается линии тока в каждой точке. Вид линий тока может быть уменьшен с помощью секущей плоскости или секционного контейнера аналогично результатам поля потока.
