Вы можете изменять размеры аэродинамической трубы в диалоговом окне или графически. Чтобы открыть диалоговое окно, дважды щелкните элемент "Аэродинамическая труба" в "Навигаторе данных" или откройте "Меню редактирования", наведите курсор на "Аэродинамическая труба" и выберите "Редактировать аэродинамическую трубу".
Размер аэродинамической трубы определяется с помощью шести параметров; размеры по X, Y и Z рассчитываются относительно начала координат модели. Кнопка
позволяет установить размер в стандартные размеры. В зависимости от типа модели (открытый каркас или закрытые поверхности), они определяются по площади YZ-проекции модели. Вокруг модели "свободное пространство", которое в реальности не ограничено, затем устанавливается достаточно большим относительно этой проекции.
Нижняя граничная условие, применяемое к нижней поверхности аэродинамической трубы, по умолчанию установлено как гладкая поверхность. Шероховатость поверхности дна трубы можно контролировать с помощью опции "Поверхность с зоной и результатами (v=0)". При выборе этой опции автоматически создается зона "Пол трубы", и к ней можно присвоить материал с определенной шероховатостью. Если вы выбираете опцию "Скольжение" из списка, влияние дна трубы деактивируется. Тогда вы можете анализировать отдельные части здания, например, вершину башни, без определения всего объекта. Мы рекомендуем адаптировать сетку рабочей плоскости под размер аэродинамической трубы.

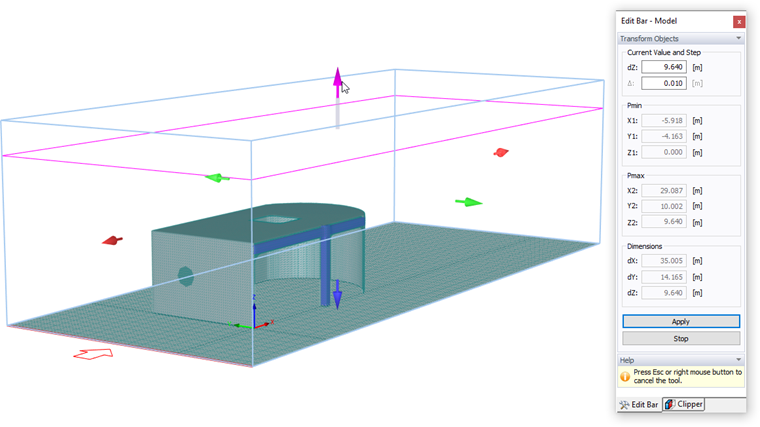

Чтобы модифицировать аэродинамическую трубу графически, нажмите элемент "Изменить размер аэродинамической трубы" на панели. Убедитесь, что во вкладке "Модель" рабочего окна установлен соответствующий параметр.
Таким же образом, как описано выше, возможно вводить размеры аэродинамической трубы в панели "Панель редактирования". Дополнительно вы можете изменять его размер в рабочем окне, выбрав одну из стрелок и переместив её. Соответствующие параметры обновляются на панели.
При удерживании клавиши [Shift] во время перемещения стрелки, аэродинамическая труба изменяется симметрично в соответствующем направлении. Удерживая клавишу [Ctrl], вы можете масштабировать аэродинамическую трубу в меньшую или большую сторону равномерно во всех трех направлениях.
