Потоковые линии

@image029523@

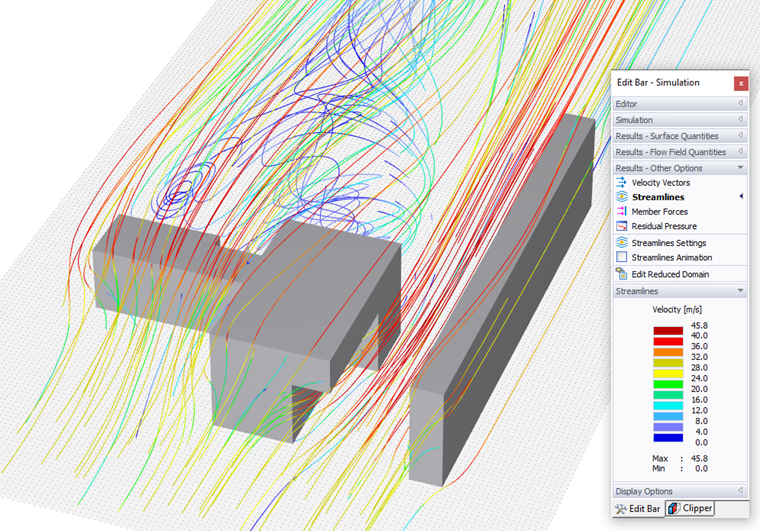

Направление течения

Линии тока — это отличный инструмент для изучения характеристик воздушного потока. Они представляют собой набор кривых, касающихся вектора скорости (см. выше), показывая направление, в котором будет двигаться элемент безмассовой жидкости в любой момент времени (см. объяснение на Определение изолиний ).

Цвета визуализируют скорость частиц, движущихся через аэродинамическую трубу. Связанные скорости объясняются в панели.

Для визуализации воздушного потока активируйте "Анимацию линий тока" в панели или в меню "Результаты". Вы сможете наблюдать, как частицы жидкости обтекают модель, и исследовать их скорости и направления.

@image029524@

Варианты оптимизации

Графические настройки линий тока контролируются в отдельной секции панели. Вы можете получить к ней доступ, щелкнув Настройки линий тока в панели или в меню "Параметры", выбрав "Линии тока".

@image029525@

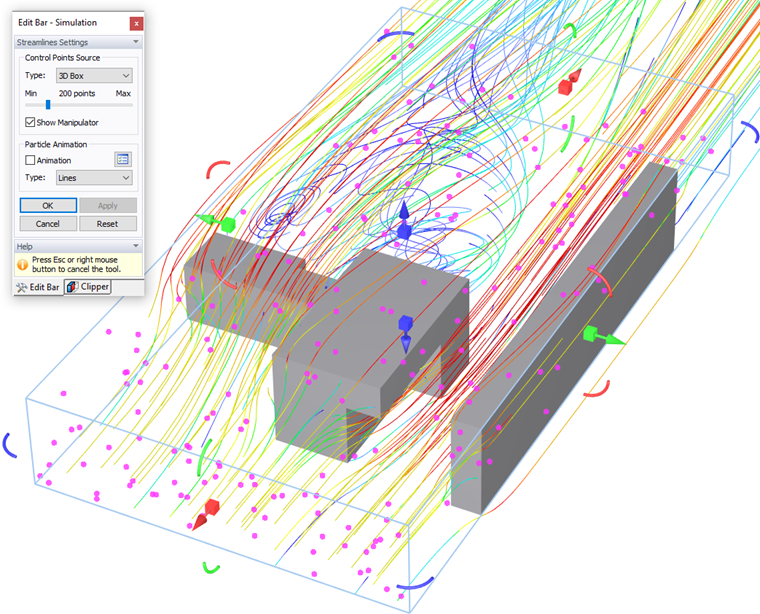

Параметры оптимизации

Источник контрольных точек

Линии тока ссылаются на контрольные точки, которые создаются автоматически. Вы можете изменить количество точек с помощью ползунка.

@image029527@

Настройки линий тока, тип точечного источника

По умолчанию контрольные точки располагаются в 3D коробке. Можно выбрать другой тип источника из списка (см. изображение слева), но эти параметры имеют значение только для специфических оценок.

Когда опция "Показать манипулятор" включена, вы можете графически изменить размер и расположение 3D коробки в рабочем окне. Функции стрелок соответствуют тем, которые используются для изменения аэродинамической трубы (см. главу Аэродинамическая труба). Щелкните , чтобы перенести новые настройки.

Анимация частиц

Используйте опцию "Анимация", чтобы включить или выключить отображение анимированного вида линий тока в рабочем окне.

@image029528@

Настройки линий тока, тип частиц

По умолчанию поток частиц отображается в виде линий. При выборе опции "Частицы" из списка вы можете исследовать направление и скорость частиц вокруг модели.

@image029525@

Параметры оптимизации

Чтобы изменить настройки анимированных линий тока, щелкните кнопку . Кроме того, откройте меню "Параметры", выберите "Линии тока" и выберите "Параметры линий тока". Откроется следующее диалоговое окно.

@image029530@

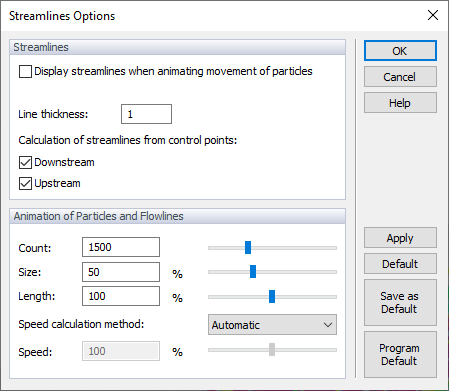

Варианты оптимизации

Линии тока

Опция "Отображать линии тока при анимации движения частиц" контролирует, показываются ли линии, когда выбран тип анимации "Частицы" (см. выше). Кроме того, можно увеличить толщину линий отображения линий тока. По умолчанию "Расчет" линий тока осуществляется как "вниз по течению", так и "вверх по течению". Первая опция позволяет, например, визуализировать эффекты сопротивления, тогда как вторая позволяет детально отображать подъемную силу.

Анимация частиц и линий потока

В этой секции диалогового окна вы можете контролировать "Количество" (число), "Размер" (толщину), "Длину" или "Скорость" частиц и линий тока, используемых для анимированного отображения. Используйте ползунок для увеличения или уменьшения индивидуальных параметров.

Щелкните , чтобы просмотреть измененные настройки в анимированном виде, не закрывая диалоговое окно.
