Все скалярные результаты полей, такие как Поле давления и , Поле скоростей а также векторов скорости. Представляет собой плоскостной разрез воздушного потока в аэродинамической трубе.
По умолчанию плоскость среза располагается в центре аэродинамической трубы и ориентируется параллельно одной из общих плоскостей (XY, XZ, YZ). Вы можете изменить плоскость, нажав соответствующую кнопку
на панели инструментов.
Чтобы переместить срез в другое положение, используйте один из четырех маркеров, показанных в углах плоскости среза (рычаг плоскости среза, см. рисунок выше). При вытягивании плоскости вдоль линии аэродинамической трубы, результаты обновляются динамически для новой плоскости среза.

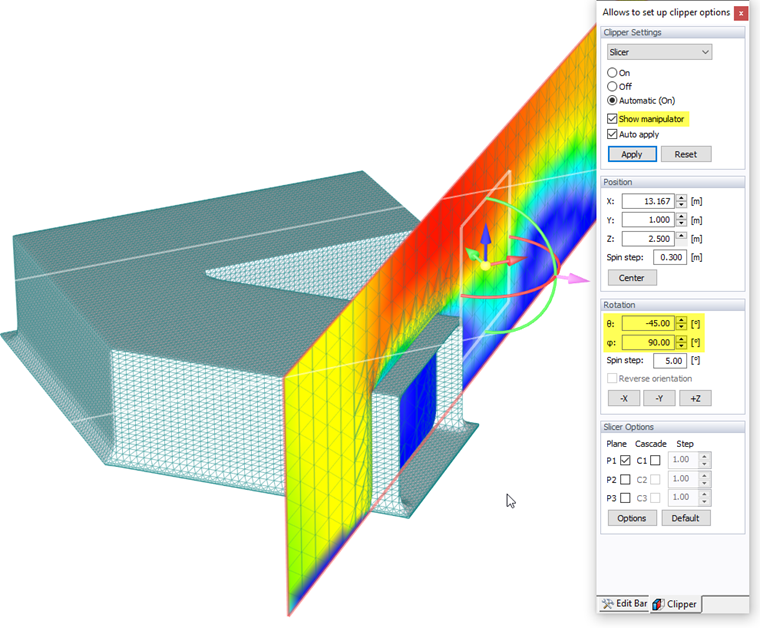

Если для оценки результатов вам нужна наклонная плоскость, выберите на панели вкладку «Отсечение». Либо задайте «Поворот» вокруг соответствующей оси вручную в соответствующем разделе панели, либо выберите опцию «Показать манипулятор» в разделе «Параметры клипсатора» для графической настройки плоскости.
Используйте дуги, показанные в центре среза, для вращения плоскости вокруг ее продольной или поперечной оси. Соответствующий угол будет обновлен на панели.
Для создания группы параллельных плоскостей ("срезов") в аэродинамической трубе, активируйте опцию "Каскад" в разделе "Параметры среза" панели. Вы можете задать расстояние между ними, щелкнув на

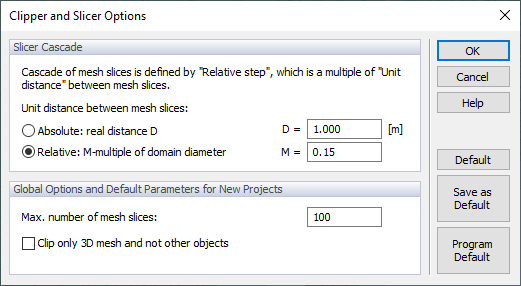

аддон, например В качестве альтернативы, можно использовать «Параметры среза» в меню «Возможности», чтобы открыть соответствующее диалоговое окно.
В разделе «Каскад срезов» можно задать удельное расстояние между каждой параллельной плоскостью с помощью «Абсолютного» значения или «Относительного» параметра (эффективные расстояния регулируются во вкладке «Ограничитель» с помощью коэффициентов «Шаг»).
В разделе «Опции» можно определить максимальное количество параллельных плоскостей. Это глобальная настройка, которая применяется ко всем проектам.
