Вы можете экспортировать результаты из расчета RWIND следующими способами.
Экспорт всех данных

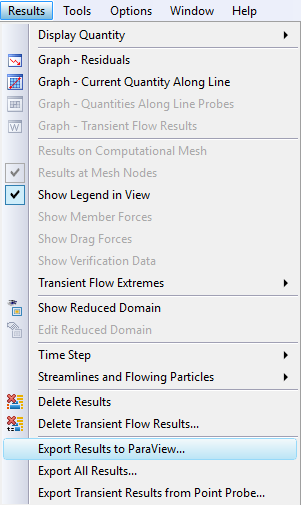

Экспорт всех данных результатов доступен из Главного меню - Результаты.
Первый вариант, "Экспорт результатов в ParaView...", создает три PVD файла (с результатами в потоке, на расчетной плоскости сетки и на исходной плоскости сетки), которые могут быть открыты в программе постобработки ParaView. Для транзиентного расчета все сохраненные результаты временных шагов экспортируются в три папки, но только если при этом установлено "Экспорт всех временных шагов" в "Параметры симуляции - Транзиентный поток - Другие параметры".
Второй вариант, "Экспорт всех результатов...", экспортирует все вышеупомянутые результаты в файлы VTP и VTU (которые могут быть открыты в ParaView) и результаты модели и зоны в файл XML.
Третий вариант, "Экспорт транзиентных результатов из точки зонда", экспортирует координаты и результаты выбранной точки зонда в файл XML.
Экспорт данных из графиков

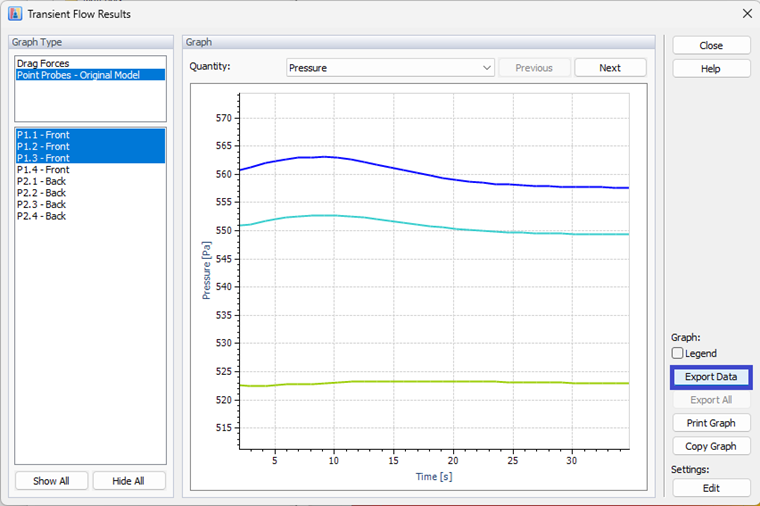

Результаты, отображаемые на графиках (график сходимости с остатками, график вдоль линии зонда, результаты транзиентного потока в точке зонда), могут быть экспортированы непосредственно с графика в TXT файл.
Экспорт геометрии
Геометрия модели может быть экспортирована либо внутри данных ParaView, либо правым кликом на требуемой модели. Выберите "Экспорт выбранных моделей" из всплывающего меню, и файл STL с геометрией модели будет создан.
