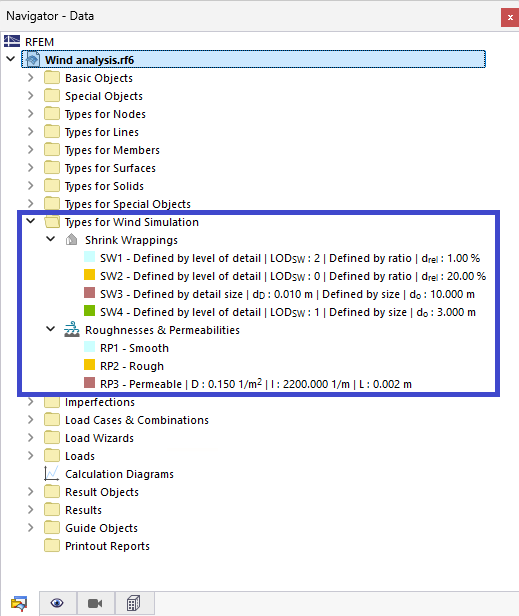

Свойства модели для моделирования ветра управляются с помощью двух "Типов для моделирования ветра": "Упрощение поверхности" и "Шероховатости и проницаемости".
Упрощение поверхности
Метод упрощения поверхности - это специальный алгоритм, который создает правильную топологию для топологически некорректных моделей, «оборачивая» модель с помощью двумерной сетки треугольников (то есть топологически корректно; для деталей смотрите главу Computational Mesh and Model Simplification). Он оборачивает несоприкасающиеся ребра или пересекающиеся треугольники, а также обрабатывает слишком мелкие детали и закрывает отверстия.
Уровень детализации упрощения поверхности определяет точность в масштабе от 0 (грубо) до 5 (тонко). В качестве альтернативы упрощение поверхности может быть определено в абсолютной форме по размеру деталей. Обратите внимание, однако, что даже размер деталей учитывается с интервалами в зависимости от размера модели.
Упрощение поверхности также позволяет пользователю «обертывать» (то есть закрывать) отверстия или дыры заданными размерами. Размеры могут быть определены либо относительно, с использованием процента от характерного размера модели, либо в абсолютной форме, по размеру.
Опция "Ориентировать нормали для результатов по поверхностям" помогает пользователю унифицировать ориентацию элементов на поверхностях для правильного отображения результатов. Модели из RFEM обычно унифицированы, поэтому мы рекомендуем держать эту опцию деактивированной (для дополнительной информации, смотрите главу Edit Model - General )
Шероховатости и проницаемости
Этот тип для моделирования ветра управляет свойствами поверхности модели в расчетах CFD. Она может быть гладкой, шероховатой или проницаемой. Все поверхности по умолчанию гладкие.
Для шероховатых поверхностей используется эквивалентная модель шероховатости песчаного зерна. Параметры могут быть заданы вручную по высоте песчаного зерна K_s и постоянной шероховатости C_s, либо могут быть выбраны предопределенные значения для некоторых материалов. Для дополнительной информации смотрите объяснение CFD Direct или реализация в OpenFOAM.
Тип проницаемой поверхности может быть присвоен только поверхности RFEM с незаданной толщиной. Для других объектов RFEM физическая интерпретация используемой модели проницаемости недействительна. Проницаемость определяется коэффициентом Дарси D, инерциальным коэффициентом I и длиной пористой среды в направлении потока l. Для более подробной информации смотрите главу Permeability и KB 1792 How to Use Permeable Surfaces Feature in RWIND Pro.
