塑性铰

在导航器类别'批准'中，您可以通过塑性铰条目来指定是否在杆件端部铰上显示塑性准则。 这允许您以图形方式检查每个荷载级别的塑化。

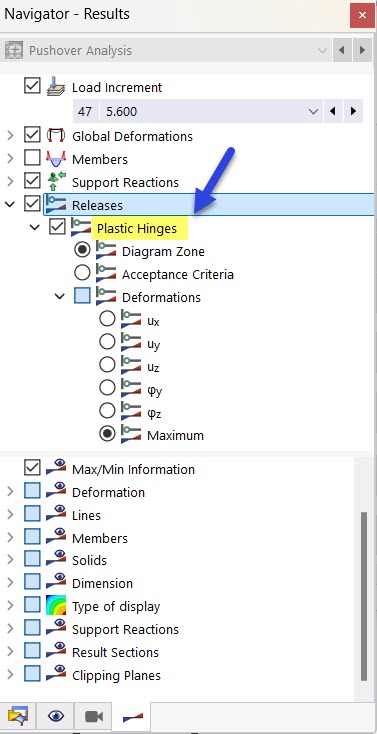

01 激活“认证”导航器类别中的塑性铰

用一个大圆圈表示，圆圈的填充颜色与图表的颜色或验收规范相对应。

图表区域

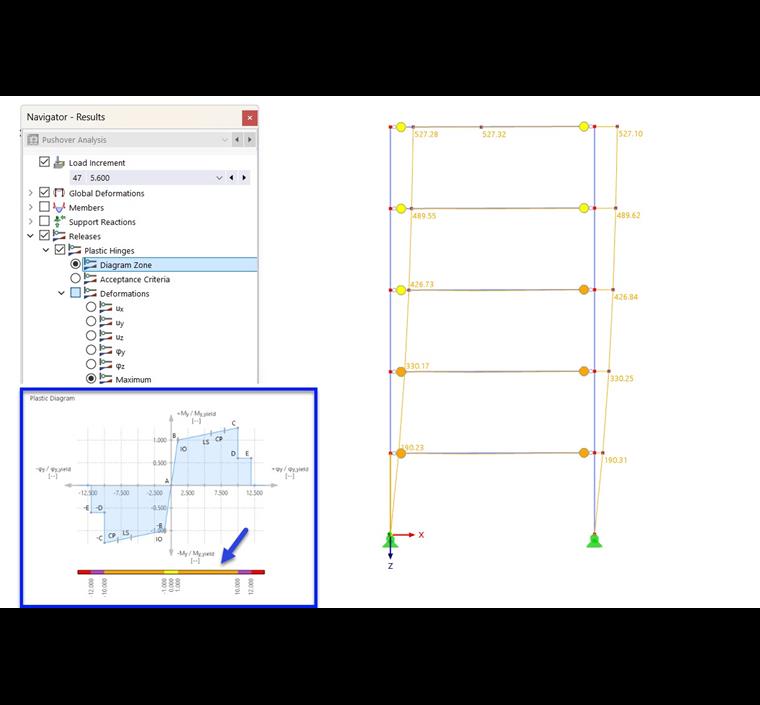

02 以图表区域颜色显示塑性铰

铰符号的颜色表示杆端铰的变形和内力所在的塑性范围。 它们与您为 #plasticDiagramUXTab 塑料 类型的节点定义的图表规范一致。

验收准则

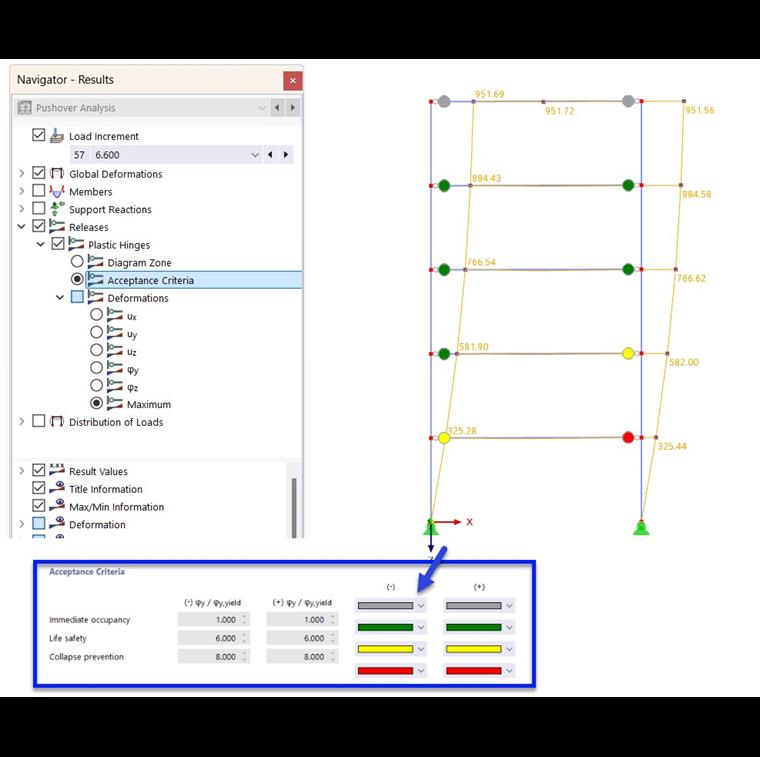

03 以验收规范颜色显示塑性连接

接缝符号的颜色与区域中适用于 #plasticDiagramUXTab 的安全准则的颜色相对应塑性 . 例如，它们在 [1 ] 表 5-5 中进行了规定。
