结果(按节点)

在表中的结果类别(按节点)中列出了节点时程分析的结果。\}。 出现在选项卡中的结果是按节点编号排序的。

全局变形

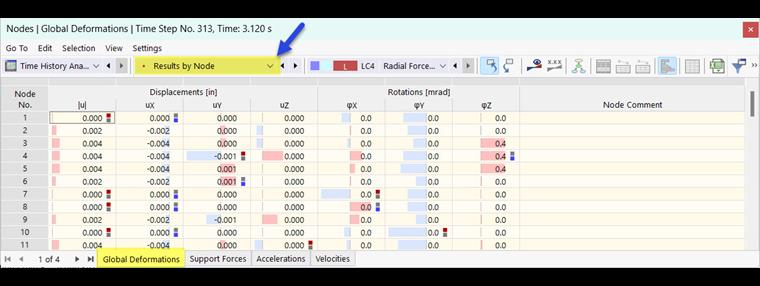

此外，用户可以在导航器中点击'全局变形'，以图形方式显示节点变形（见图 时程分析的结果 )。 在表格的'全局变形'选项卡中，可以用数值显示节点的变形。

在时程分析表中显示全局节点变形

指定总位移的绝对|u|，位移u_X 、u_Y 、u_Z ，以及转角 φ_X 、φ_Y 、φ_Z 。 在表格的末尾可以找到各个变形分量的最大值和最小值。

如果选择了 当结果包络 显示在工作窗口中时，该表格中包含了每个节点的两个结果值，即所有时间步的最大值和最小值。

支座反力

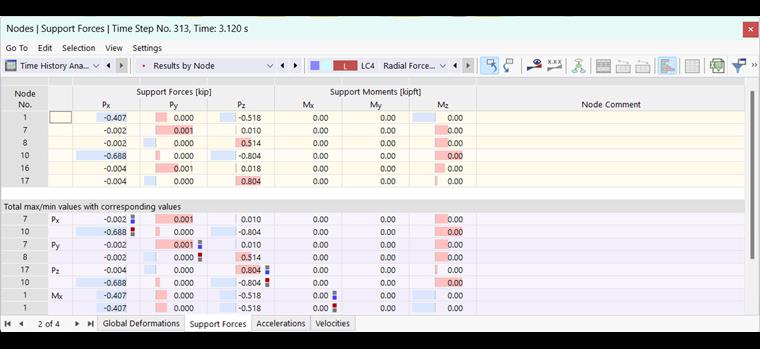

在'支座反力'选项卡中列出了施加在每个节点支座上的力和弯矩。

在表格中查看支座反力时程分析的结果

加速度

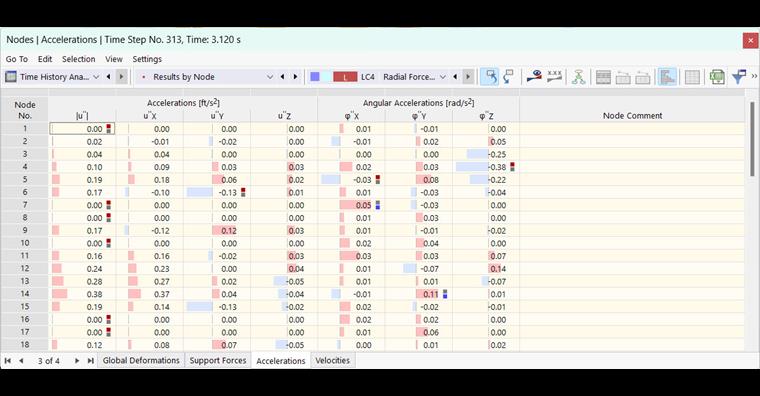

在'加速度'选项卡中，您可以看到施加在单个节点上的加速度。 显示绝对总加速度 |u"|，加速度 u"_X 、u"_Y 、u"_Z ，以及角加速度 φ"_X 、φ"_Y 、φ"_Z 。

时程分析的节点加速度

加速度只以表格形式显示，无法以图形方式显示。

速度

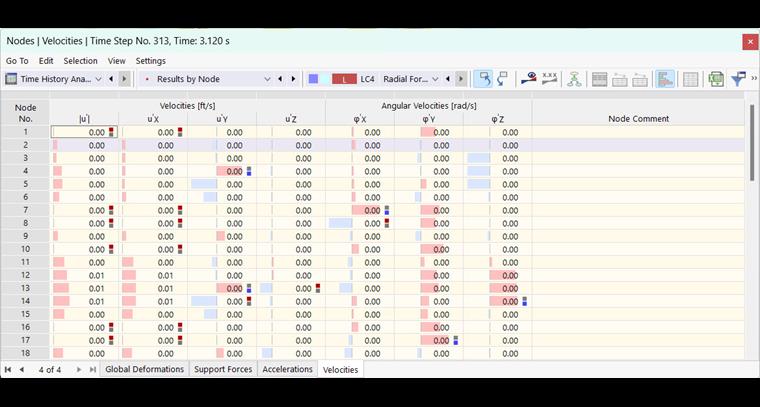

'速度'选项卡列出了每个节点处的速度。 总速度的绝对值 |u'|，速度 u'_X 、 u'_Y和 u'_Z ，以及角速度 φ'_X 、 φ'_Y ，和 φ'_Z。

时程分析的节点速度

这些结果也只以表格形式出现。
