文档

按节点结果

在表格结果类别按节点结果中，会列出在处的Pushover分析结果。两个标签中的结果按节点编号排序。

信息

在RFEM手册的章节中描述了节点的标准结果类型。

全局变形

您可以通过导航器类别'全局变形'图形显示节点变形（参见图片 Pushover分析结果 ）。在表格选项卡'全局变形'中，以数字形式显示节点的变形。

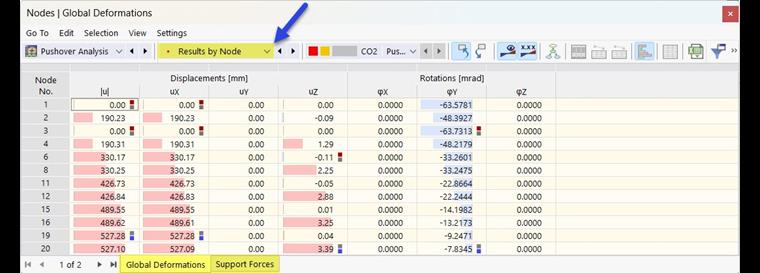

表格中静力弹塑性分析的全局结点变形
Pushover 分析表中的全局节点变形

显示的有绝对总位移 |u|，位移 uX, uY 和 uZ，以及旋转 φX, φY 和 φZ。

支座力

在'支座力'选项卡中列出了每个节点支座中引入的力和力矩。

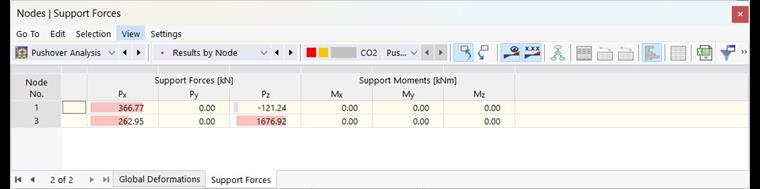

Pushover 分析表中的支座反力
静力弹塑性分析表格中的支座反力
信息

表格结果参考的是在导航器中您设置的荷载级别（参见图片 选择荷载级别 ）。
