用户可以在“加速度时间曲线”选项卡中查看加速度时间曲线的分析类型 #extbookmarkmanual|分析-类型|时程分析 ❘ 加速度时间曲线#。
01

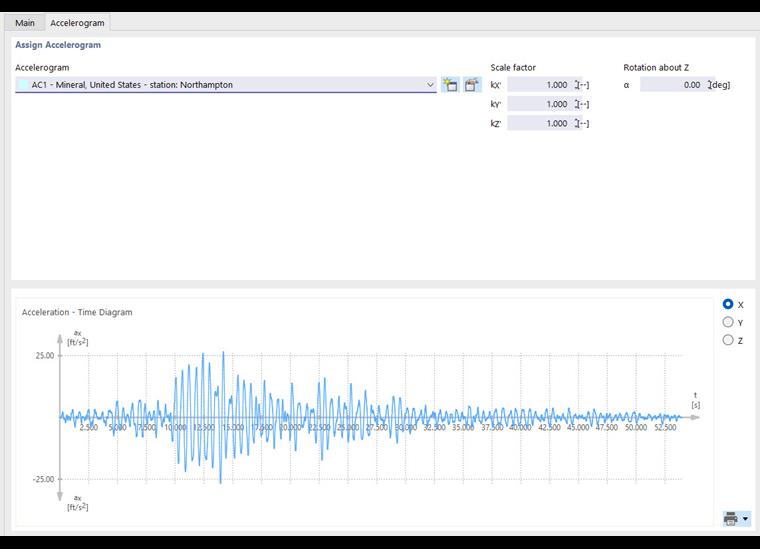

定义加速度时间曲线
分配加速度时间曲线
在该面板中可以定义包含地震记录的加速度时间曲线。 如果您已经定义了一个或多个 加速度时间曲线，则可以在列表中选择。 使用
按钮创建一个新的加速度时间曲线，或使用
按钮编辑所选的加速度时间曲线。
此外，可以通过使用每个方向的'缩放系数'来放大或压平加速度时间曲线。 下图显示了使用通用系数k缩放的结果。
也可以定义绕 Z 轴的旋转，将加速度时间曲线在 XY 平面上旋转一个角度。
图形
下半部分以图形方式显示导入的荷载系数时间曲线。 当您在图形上移动鼠标时，会出现相应的横坐标和纵坐标。 使用鼠标滚轮可以缩放图表，使用鼠标左键可以移动图表，双击鼠标滚轮可以恢复图表的整体视图。
