模态分析基于分配了模态分析分析类型的荷载工况。 该模型可以使用多模态分析荷载工况。

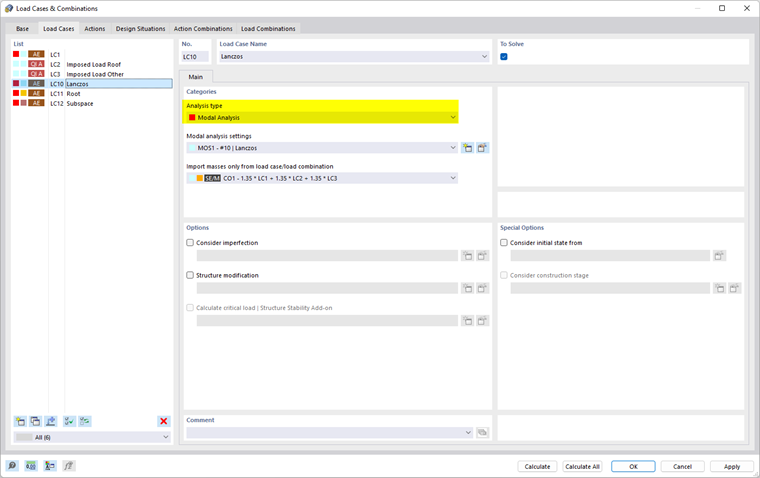

在'荷载工况和组合'对话框的荷载工况选项卡中，您可以分配分析类型和定义其他参数。 为此请在列表 ' 中选择左侧的荷载工况。
类别
在本章节中将要介绍关于荷载工况的动力分析的基本设置。
分析类型
如果在模型基本数据中激活了模块'模态分析'，则模态分析会在列表中进行选择。 为每个要进行动力分析的荷载工况分配这种分析类型。
模态分析设置
在'模态分析设置' ( MOS )列表中，选择检查荷载工况时所按照的规范。 例如特征值法、质量矩阵设置或质量转换。 在章节 模态分析设置 中对这些参数进行了介绍。
使用
按钮可以添加新的模态分析设置，使用
可以编辑所选设置。
仅从荷载工况/组合导入质量
在定义的荷载工况和组合的列表中，指定在模态分析中将哪个荷载视为质量。 图片中 # extbookmark 手册|图片027386|采用来自荷载工况#的质量显示了如何将“自重”荷载工况的荷载应用于动力荷载工况。
自重
只有当您想直接考虑来自同一个模态分析荷载工况的质量时，该截面才可见（见图 # extbookmark 手册|图片027385|'模态分析'类型的荷载工况，用于直接传递荷载#)。 作用类似于手册# extbookmark@000250@部分中介绍的功能。|self-weight|RFEM 手册中的自重 # 针对结构分析的荷载工况进行了描述。
选项
如果激活'考虑缺陷'复选框，则可以从列表中选择一个缺陷工况，该缺陷工况将与荷载工况一起用于模态分析。 缺陷工况的函数在章节 缺陷 以及章节 中有所介绍。/000243 RFEM 手册的缺陷工况 。 使用
按钮可以创建一个新的缺陷工况。
勾选'结构调整'复选框，您可以在荷载工况中考虑刚度调整或对非线性进行特殊处理。 这些功能在 结构调整 一章中有所介绍。 从列表中选择结构修改或使用
按钮创建一个新的修改类型。
特殊选项
如果激活 ' 考虑来自 ' 的初始状态复选框，则可以从列表中选择一个荷载工况，其刚度表示所选荷载工况的模态分析的起始位置。
点击列表旁边的

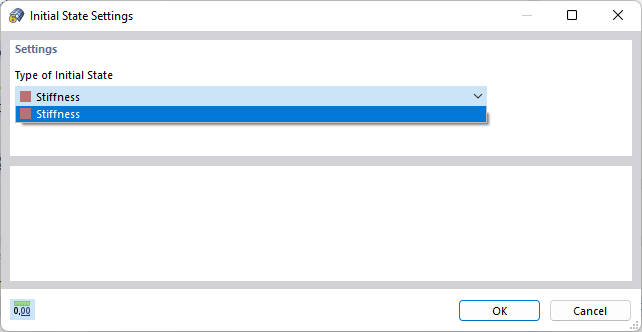

按钮，打开'初始状态设置'对话框。 定义施加初始状态的方式。 当前只提供'刚度'类型。
在章节 考虑初始状态 中您会发现更多的说明以及失效单元如何影响模态分析的示例。
