结果输出

计算完成后，会显示反应谱荷载工况的计算结果： 工作窗口中可以显示全局变形的包络图，在表格中可以看到各个模型对象的变形、支座反力、内力或应力。 这样，反应谱分析的结果可以完全集成到 RFEM 或 RSTAB 的程序界面中。

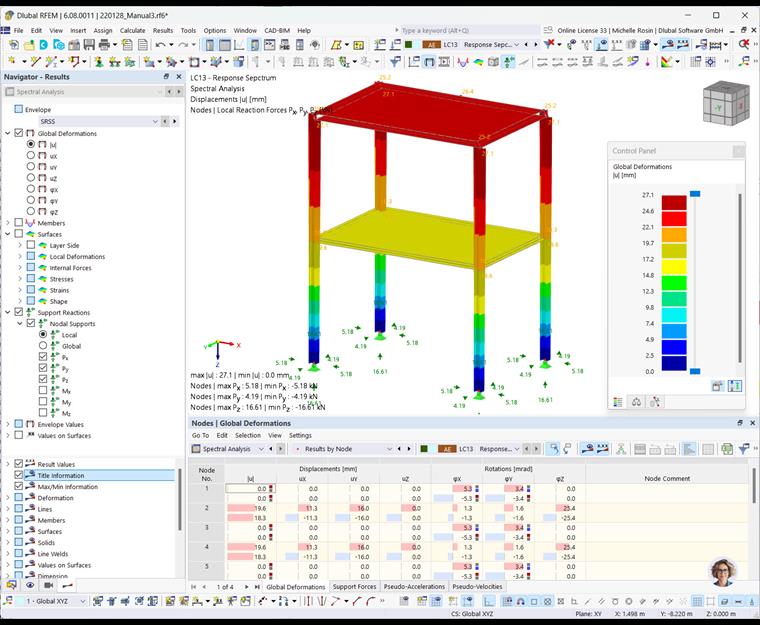

01 工作窗口和表格中的谱分析结果

工作窗口

包络线根据周期响应和在谱分析设置中定义的方向分量的组合规则得出。 在顶部的'导航器 - 结果'中，选择用于图形显示结果的组合规则或振型。 用户也可以使用 和 按钮在输入栏之间进行切换。

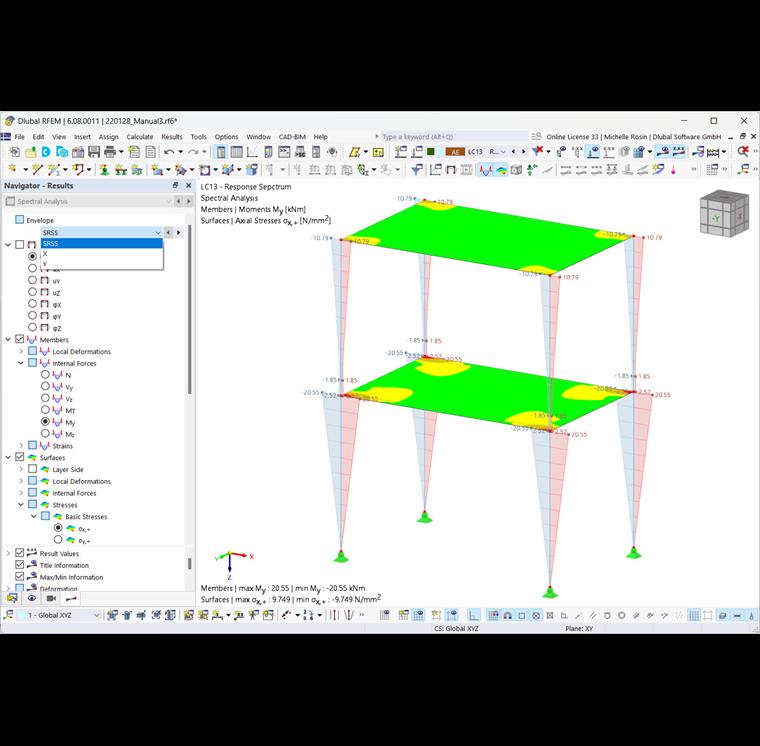

04 选择包络面或方向并显示杆件、面和实体的结果

对于结果的图形显示，在导航器中可以选择所有适用于静力荷载工况的结果类型。 根据模型类型的不同，例如全局变形、杆件和面的内力以及支座反力。 模型对象的结果类型请参见 RFEM 手册的{%！

表

当您显示动力荷载工况的结果时，会自动显示动力分析的结果表。 类别和子类别可以控制结果在表格中的显示（见章节 ]]#/en-US/downloads-and-information/documents/online-manuals/rfem-6/000009 RFEM）。手动）。 反应谱分析的"选项"有很多。 在下一章将对它们进行介绍。

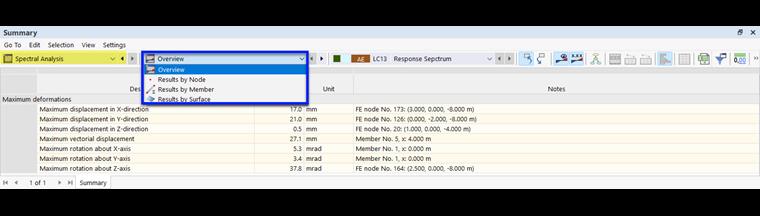

05 选择反应谱分析结果的子类别

如果要快速跳转到特定表，请右键单击一个选项卡。 然后在上下文菜单中选择所需表格。

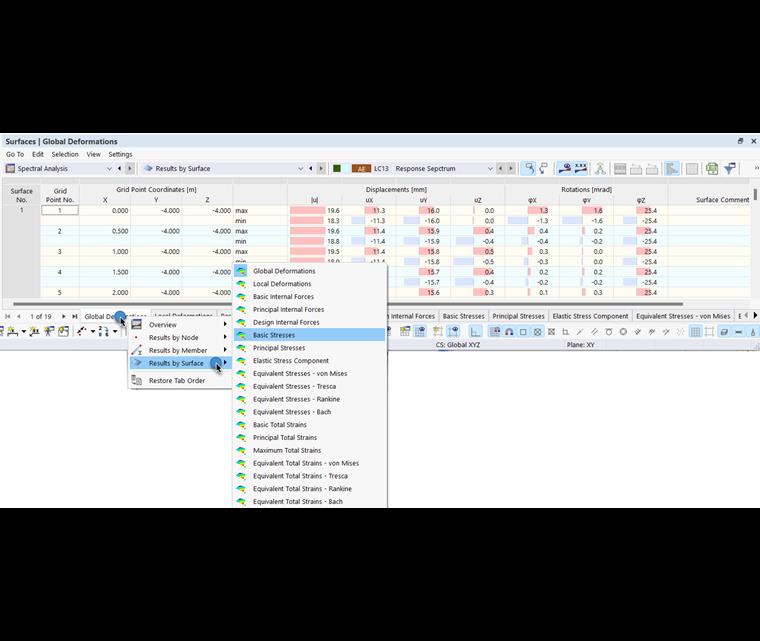

06 表格选项卡的快捷菜单

单位和小数位数

单位和小数位数可以按照一章的介绍进行调整。 因为我们首先考虑的是变形、内力、应力和应变，所以有必要将 RFEM 手册中的单位 ]] 更改为，与类别'静力分析'的参数相关。

导出至 Excel

可以将反应谱分析的结果表导出到 MS Excel 中。 为此，可以使用表格工具栏中的 按钮（见图 导出当前表 )。 导出当前表格时会以全精度导出值。

如果您想一次导出多个表，请使用文件菜单中的导出功能。 在'表导出选择器'对话框中，您可以指定要导出的表（见图 选择要导出的表格 ）。
