结果输出

在成功进行计算后，显示时程分析的结果： 工作窗口中可以显示全局变形的包络图，在表格中可以看到各个模型对象的变形、支座反力、内力或应力。 时程分析的结果可以完全集成到 RFEM 或 RSTAB 的程序界面中。

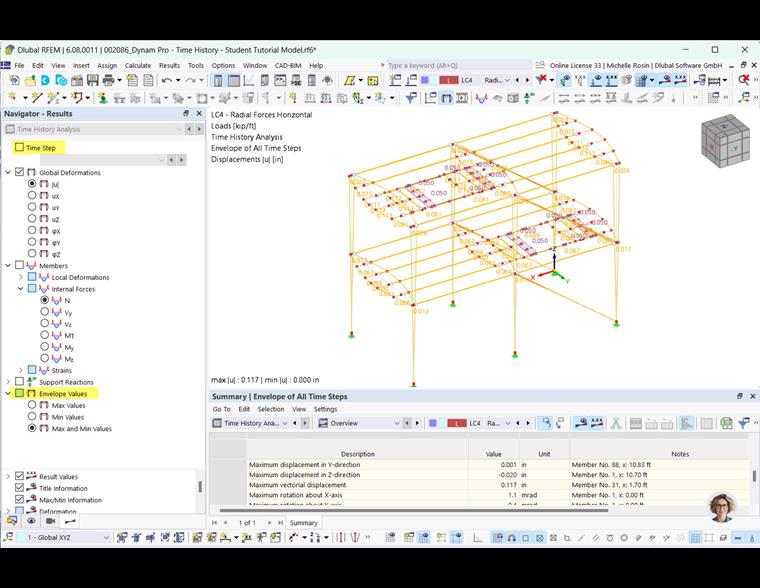

01 工作窗口和表格中的时程分析结果（结果包络）

工作窗口

如果'导航器 - 结果'顶部的'时间步'复选框未被选中，则显示结果包络。 与{%于#/zh/downloads-and-information/documents/online-manuals/rfem-6/000261 结果组合]]一样，力或应力。 在导航器的'结果包络'中，您可以控制显示哪些极值。

如果勾选'时间步'复选框，则可以在列表中选择要以图形方式显示其结果的时间步。 或者使用按钮 和 可以在条目之间进行切换。

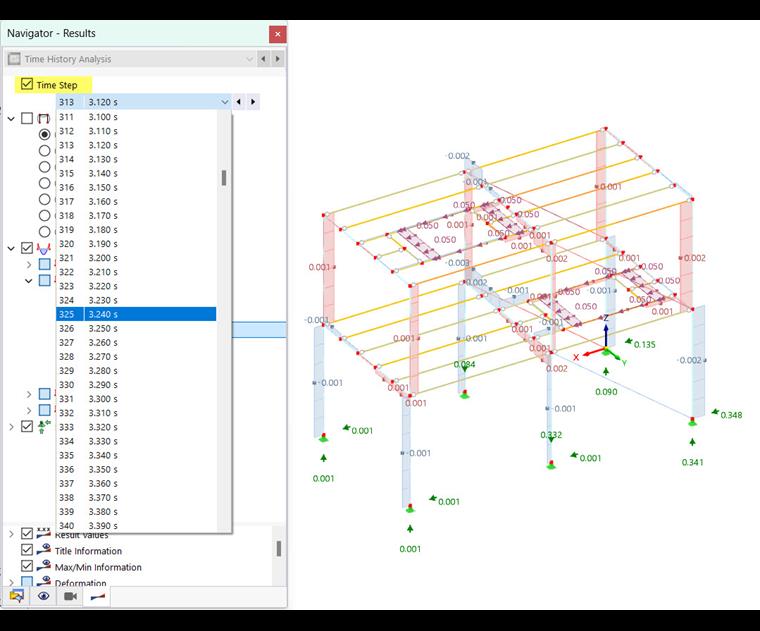

04 选择时间步长并显示杆件内力

对于结果的图形显示，在导航器中可以选择所有适用于静力荷载工况的结果类型。 根据模型类型的不同，例如全局变形、杆件和面的内力以及支座反力。

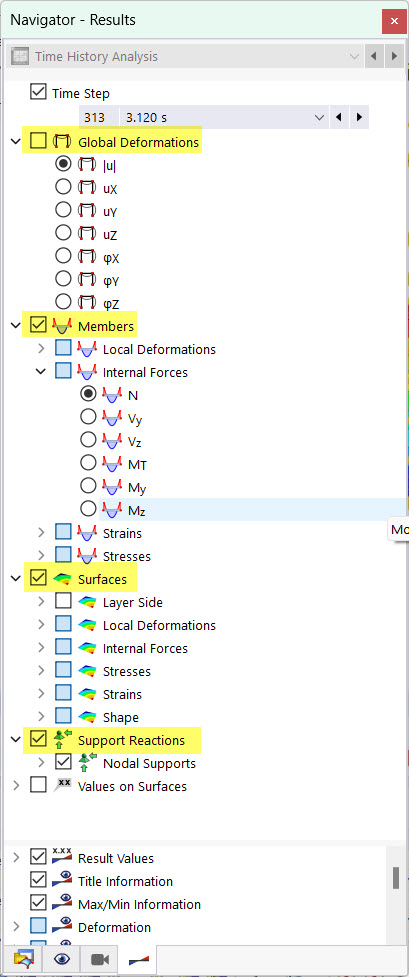

05 导航器 - 时程分析结果

模型对象的结果类型请参见 RFEM 手册的{%！

表

当您显示动力荷载工况的结果时，会自动显示动力分析的结果表。 类别和子类别可以控制结果在表格中的显示（见章节 ]]#/en-US/downloads-and-information/documents/online-manuals/rfem-6/000009 RFEM）。手动）。 在时程分析中提供了不同的子类别。 在下一章将对它们进行介绍。

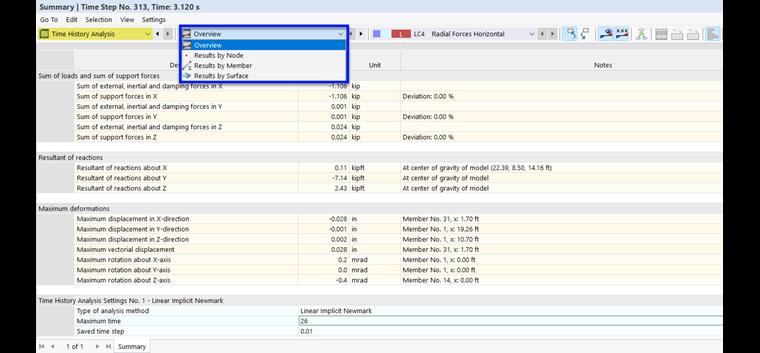

06 为时程分析结果选择子类别

如果要快速跳转到特定表，请右键单击一个选项卡。 在上下文菜单中选择所需的表格（见图 表格选项卡的右键菜单 )。

单位和小数位数

单位和小数位数可以按照一章的介绍进行调整。 因为我们首先考虑的是变形、内力、应力和应变，所以有必要将 RFEM 手册中的单位 ]] 更改为，与类别'静力分析'的参数相关。
