子结果

在默认设置下，输出包络的结果以及全局 X、Y 和 Z 方向的结果，并为它们分配了响应谱 [[ 002684。 这些选项位于导航器列表的顶部（另见图片 # extbookmark manual|图片036780|选择包络线或方向#)，以便相应地控制结果的显示。

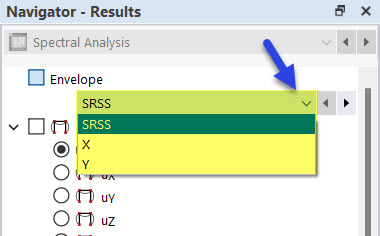

01 选择包络或分量的结果

如果您已经激活了在 能谱分析设置 中保存所有所选振型的结果选项，并将该设置分配给一个荷载工况，那么所有所选振型的结果（见 选择 X、Y 和 Z 方向的形状 )，并分配了 反应谱 。

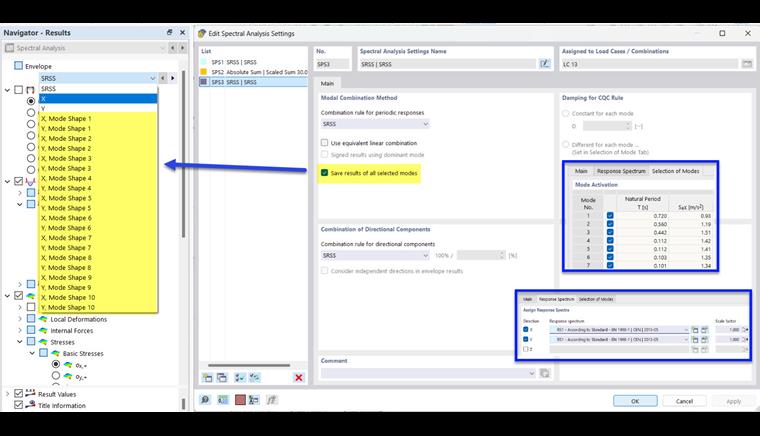

02 选择指定振型的部分结果

在荷载工况中，单独的谱分析结果将被保存并作为部分结果（包络线）使用。 它们取代了程序生成器 RFEM 5/RSTAB 8 的附加模块 RF-/DYNAM Pro 中的荷载工况和结果组合的导出。

可用的部分结果取决于您为荷载工况分配了 反应谱 中的哪一个，以及您为哪个激励方向指定了一个 反应谱 。 下表显示了各种选项。

SRSS - 平方根和规则

对于荷载工况，结果描述按如下方式命名包络线的类型：

如果在'荷载工况和组合'对话框中指定输出部分结果（见图 # extbookmark manual|图片030496|激活结果组合的部分结果#)，这些结果也适用于 RC 中使用的荷载工况。

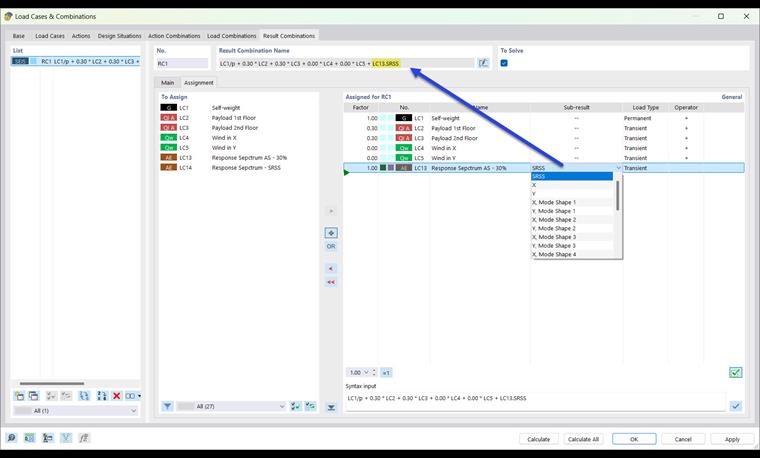

03 为结果组合选择部分结果

结果说明由荷载工况编号和相应的部分结果组成。 例如，荷载工况 7 (LC7) 如下所示：

比例总和（100%/30% 或 100%/40%）

对于荷载工况，结果描述按如下方式命名包络线的类型：

对于结果组合，结果描述由荷载工况编号和相应的部分结果组成。 例如，荷载工况 7 (LC7) 如下所示：

绝对总和

对于荷载工况，结果描述按如下方式命名包络线的类型：

对于结果组合，结果描述由荷载工况编号和相应的部分结果组成。 例如，荷载工况 7 (LC7) 如下所示：
