Пластические шарниры

В категории навигатора 'Утверждения' можно использовать запись Пластмассовые шарниры, чтобы указать, должны ли критерии пластичности отображаться на торцевых шарнирах стержня. Это позволяет графически проверить пластификации для каждого уровня нагрузки.

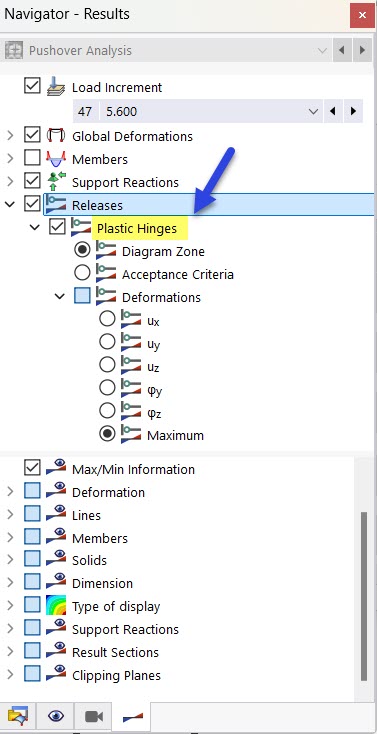

Активируйте пластиковые шарниры в категории «Допуски» навигатора.

Состояния пластичности руководства обозначены большим кружком с цветом заливки, который соответствует назначению цветов на диаграмме или критериям приемки.

Область диаграммы

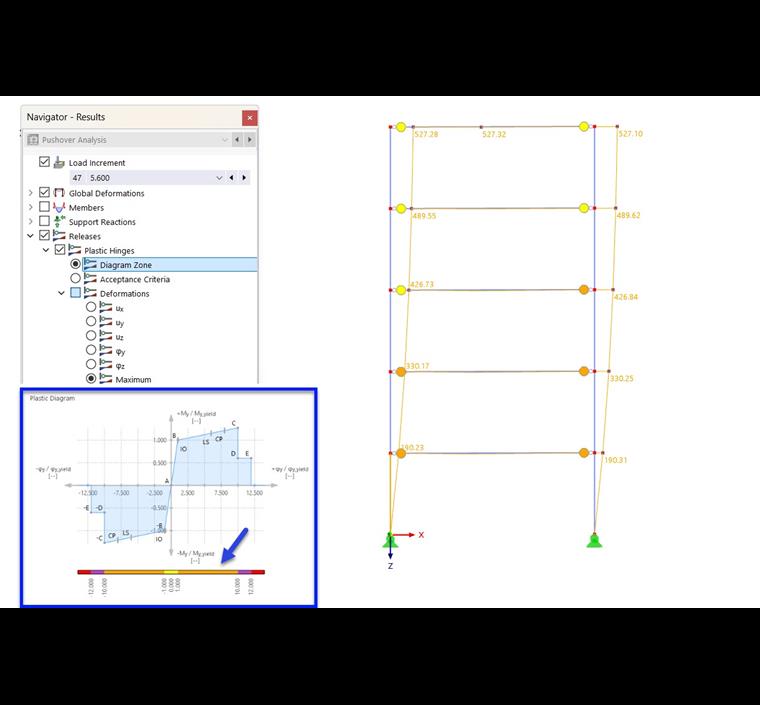

Отображение пластиковых шарниров в цветах области диаграммы

Цвета символов шарниров указывают на диапазон пластичности, в котором находятся деформации и внутренние силы шарнира на конце стержня. Они соответствуют критериям диаграмм, которые вы определили для соединений типа #plasticDiagramUXTab Plastic .

Критерии приемлемости

Отображение пластиковых соединений в цветах критериев приемки

Цвета символов соединений соответствуют цветам областей с критериями безопасности, которые применяются к соединениям типа #plasticDiagramUXTab Пластик . Например, они регулируются в [1 ], таблица 5-5.
