结果输出

计算成功后，将显示模态分析的结果： 您可以在工作窗口中看到第一个振型，在表格中可以看到各个振型的特征值和固有频率。 动力分析的结果可以完全集成到 RFEM 或 RSTAB 的程序界面中。

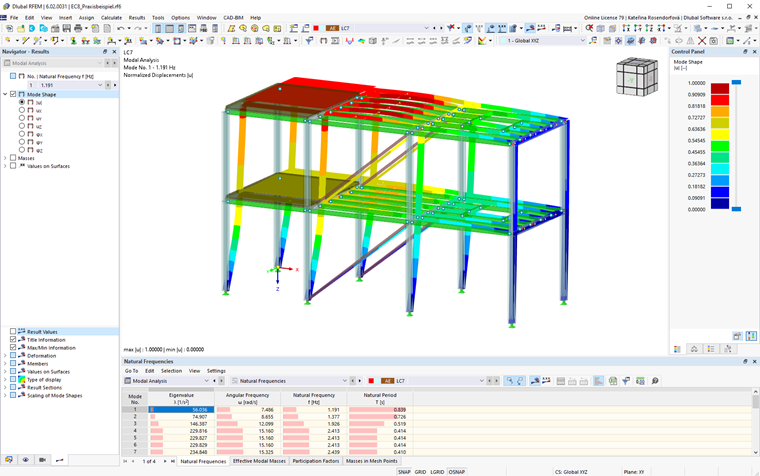

01 工作窗口和表格中的模态分析结果

工作窗口

从 ' 导航器 - 结果 ' 顶部的列表中选择要绘制其结果的振型。 您也可以使用 和 按钮在各个振型之间切换。

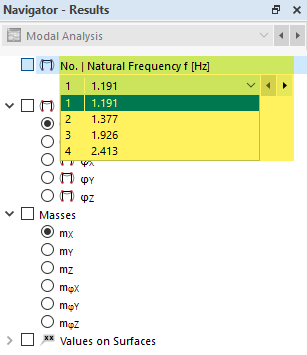

04 选择振型

在导航器中可以使用以下结果类型进行图形显示：

• 本征形式: 绝对总位移，u_X, u_Y或 u_Z方向的归一化位移， φ_X ， φ_Y或 φ_Z的归一化旋转
• 质量: 位移的平动分量 u_X, u_Y或 u_Z, 转动的转动分量 φ_X, φ_Y或 φ_Z
• 面上的值

表

在显示动荷载工况的结果时，动力分析的结果表会自动显示。 您可以使用类别和子类别来控制在表格中显示结果（见章节 表格 见 RFEM 手册）。 模态分析中有不同的子类别。 它们将在以下章节中介绍。

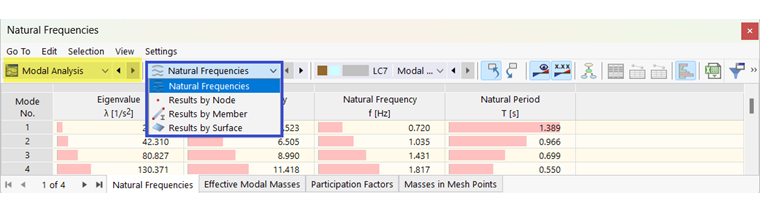

05 选择模态分析结果的子类别
