选择手册

振型归一

振型不是像静力分析那样以[mm]或[mrad]为单位表示“变形”。位移和旋转被缩放到最大值 1。因此，它们在表格标题中称为'规范化位移'和'规范化转角'。

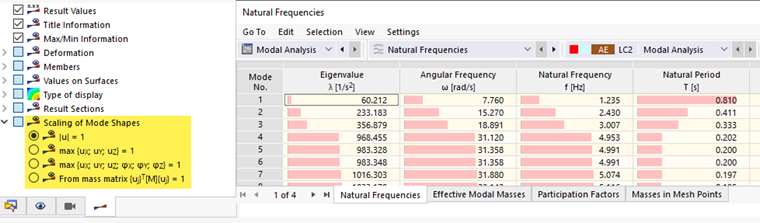

在' 导航器 - 结果 ' 底部的调整振型的选项中，您可以选择不同的选项来影响工作窗口和表格中显示的振型。

信息

如果更改了缩放比例，则不需要重新计算。直接调整数值。

第一个选项将振型向量 u_j的值缩放为 1。

|u) = 1|

使用这种缩放比例时，只考虑平移分量。

|u) = \sqrt{{u_{X}}^{2} + {u_{Y}}^{2} + {u_{Z}}^{2}} = 1|

u_j	平移分量（j 为 X/Y/Z 方向）

对于第二个选项，将寻找特征模态向量的最大平移分量，并将其设置为 1。

m a x \{u_{X}; u_{Y}; u_{Z}) = 1\}

u_j	平移分量（j 为 X/Y/Z 方向）

如果您检查图形中的结果，则应该激活其中一个位移分量。具有向量的特征形式 | u |大于 1 的值是可能的。

这种方法考虑了包括旋转分量在内的整个特征向量。寻求最大值作为参考，然后将该部分设置为1。

m a x \{u_{X}; u_{Y}; u_{Z}; φ_{X}; φ_{Y}; φ_{Z}) = 1\}

u_j	平移分量（j 为 X/Y/Z 方向）
𝜑_j	旋转分量（j 为 X/Y/Z 方向）

提示

所描述的所有三个缩放选项都非常适合说明振型。对每个特征值分别进行缩放。

对于最后一个选项，每个特征值的模态质量 m_i被设置为 1 kg。

\{u_{j}) T\} \cdot [M) \cdot \{u_{j}) = 1\}]

u_j	振型矢量
M	质量矩阵

即使在导航器中指定了不同的设置，这种方法也始终在内部用于时程法或反应谱法的计算。表中在第一列中将所有模态质量 M_i更改为 1 kg。
