计算图表

您定义的所有计算图都列在'总览'表格类别的计算图选项卡中。 特殊的图表类型可用于 Pushover 分析。

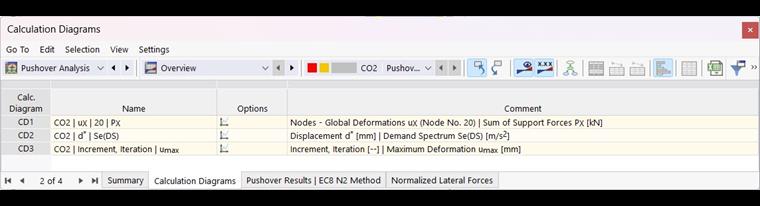

01 Pushover 分析的计算图

点击'选项'栏中的 按钮可以检查计算图的参数。 出现对话框 编辑计算图 。 或者，使用数据导航器中的'计算图'选项打开该对话框。

收敛图

通过'收敛图'类型可以检查最大变形在 Pushover 分析过程中是如何变化的。

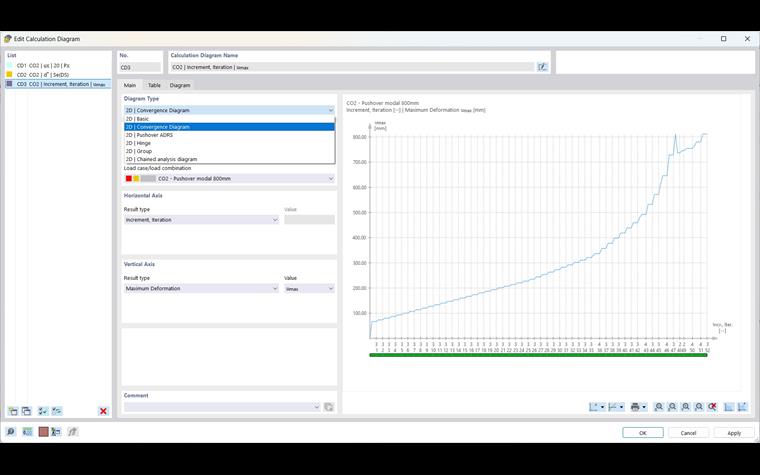

03 编辑计算图对话框 - 收敛图

该图对应于在推覆分析期间显示在窗口。

力-变形图

在'基础'图表类型中可以显示 Pushover 分析的力-变形图。

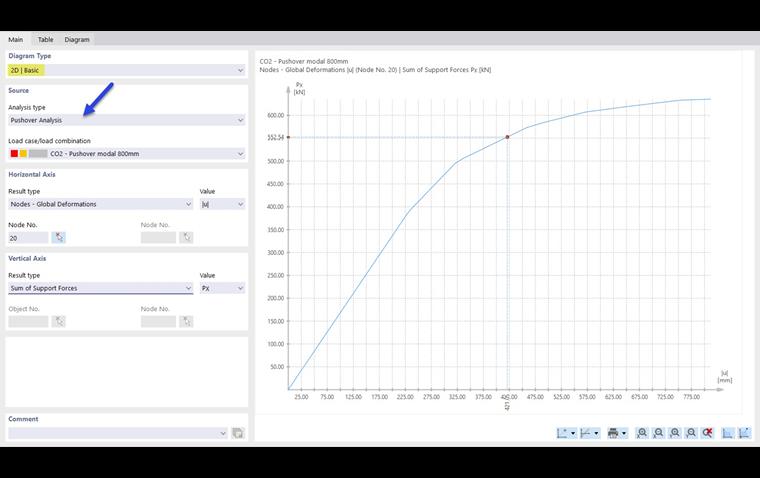

04 Pushover 曲线基本图

在'源'部分中，选择分析类型为 Pushover 分析。 例如，如果将顶部节点的位移与水平支座力的总和进行比较，则可以得到承载力曲线。 这样您就可以评估结构的“变形承载力”。

Pushover 图 (ADRS)

通过使用图表类型 'Pushover ADRS'，可以在特殊的计算图中对 Pushover 分析的结果进行评估。 在这里您可以将作用和结构的行为以 ADRS（加速度位移反应谱）的形式可视化。

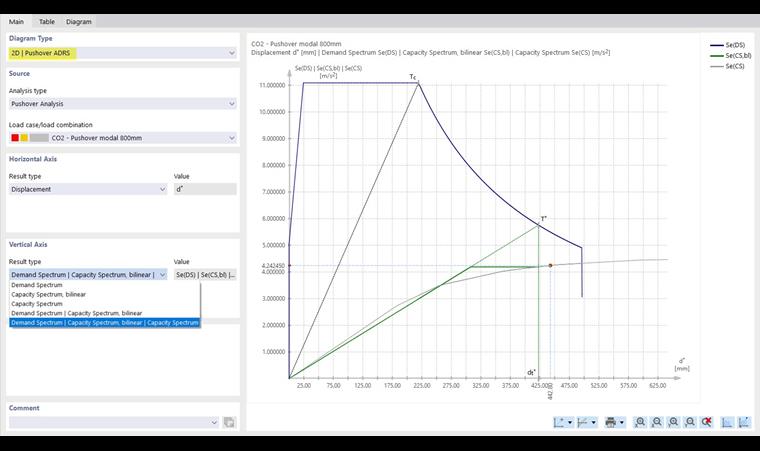

05 带有需求范围和能力范围的 ADRS 图

'水平轴线'与结构位移的 d * 值固定相关。 对于 ' 垂直轴 '，可以使用以下结果类型：

• 要求范围： 水平力作用下的结构加速度（反应谱）
• 容量谱，双线性： 理想建筑承载力标准曲线
• 容量范围： 承载力曲线与建筑物的实际变形行为
• 要求范围 | 容量谱，双线性： 需求谱和理想容量谱的叠加
• 要求范围 | 容量谱，双线性 |容量范围： 需求范围和两个能力范围变式的叠加

目标位移 d_t * 由曲线叠加得出。
