结果(按杆件)

In der Tabellen-Ergebniskategorie Ergebnisse stabweise werden die Ergebnisse der Pushover-Analyse aufgelistet, die für die Stäbe vorliegen. 这两个选项卡中的结果按杆件编号排序。

局部变形

Die lokalen Stabverformungen können Sie grafisch über die Navigator-Kategorie 'Stäbe' 'Lokale Verformungen' darstellen (siehe Bild Lokale Stabverformungen im Navigator auswählen ). Im Tabellenregister 'Lokale Verformungen' werden die Werte der Stabverformungen aufgelistet.

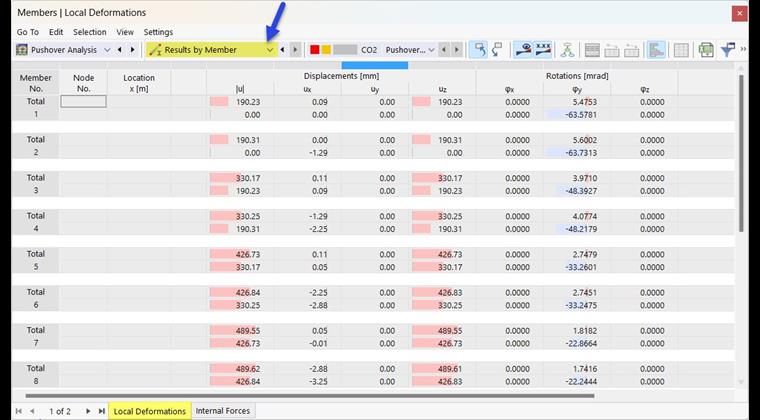

Pushover 分析表中的杆件局部变形

Folgende Ergebnisse stehen zur Verfügung:

• Absolute Gesamtverschiebung |u|
• Lokale Verschiebungen u_x, u_y und u_z
• Lokale Verdrehungen φ_x, φ_y und φ_z

Die Verformungen beziehen sich auf die lokalen Stabachsen.

内力

Sie können die Stabschnittgrößen grafisch über die Navigator-Kategorie 'Stäbe' → 'Schnittgrößen' anzeigen.

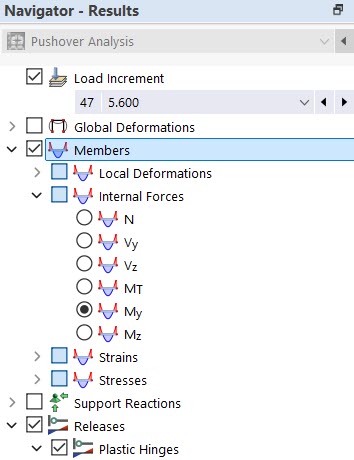

在导航器-结果中勾选杆件内力

Im Tabellenregister 'Schnittgrößen' werden die Schnittgrößen der Stäbe in numerischer Form dargestellt.

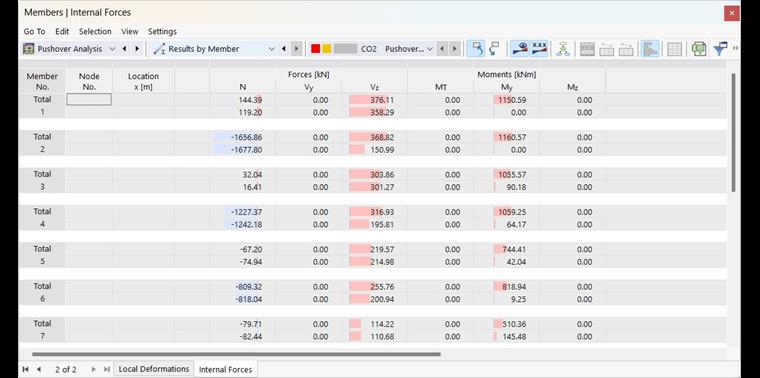

Pushover 分析表中的杆件内力

Folgende Ergebnisse stehen zur Verfügung:

• Kräfte N, V_y und V_z
• Momente M_T, M_y und M_z
