网格设置和杆件划分

对于有杆件的模型，模态分析受杆件分段参数的影响。 RFEM 和 RSTAB 的设置在程序特定的对话框中进行管理。

网格设置(RFEM)

有限元网格影响特征值的确定。

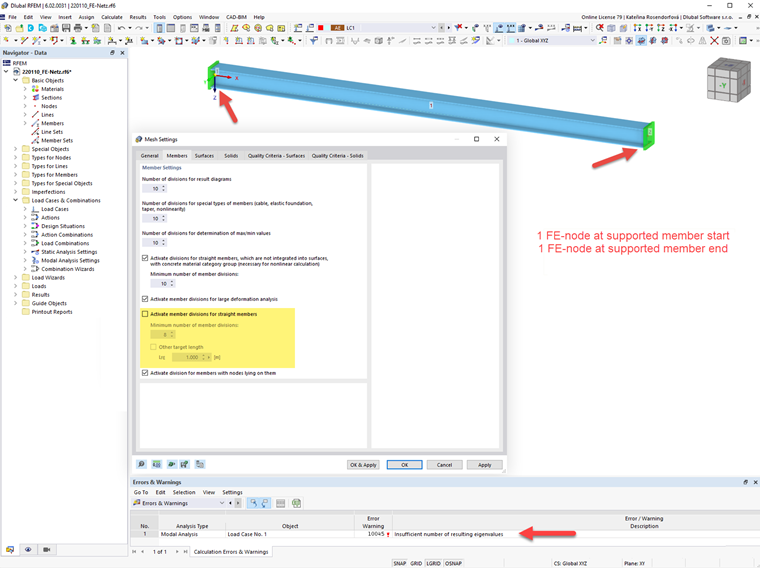

有限元节点上应用质量。 对于没有通过划分在其上创建有限元节点并且也没有集成到面中的杆件，在杆件始端和末端各有一个有限元节点。 对于对角质量矩阵，杆件的质量集中在两个末端节点上。 如果支持这些节点，则可能无法计算特征值。

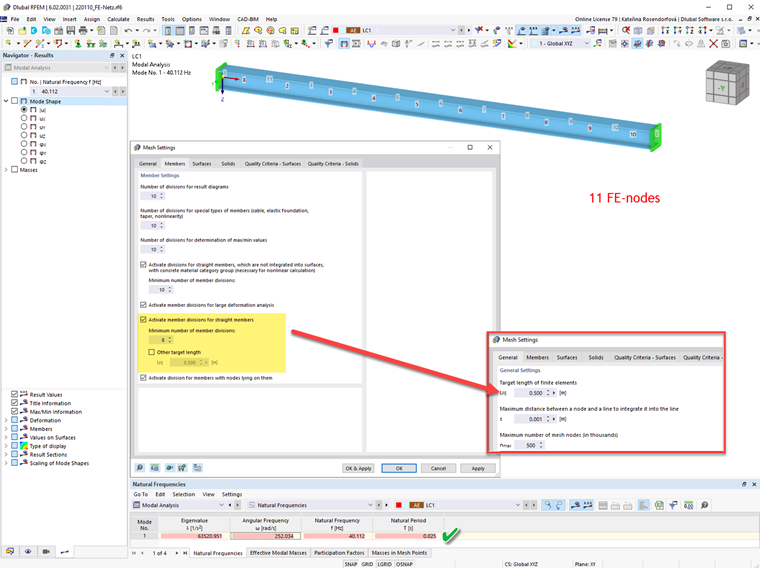

要强制对此类杆件进行杆件划分，请在'选项卡杆件{中检查网络设置 ]] 里的 [[ #/de/downloads-und-infos/documents/online-handbooks/rfem-6/000242 $}激活直线杆件的杆件分段复选框。 对于上面显示的示例，在 5.0 m 长的梁上创建了 11 个有限元节点，所需的有限元长度为 0.5 m。 质量现在不仅作用在支座的节点上。 这样可以确定振型。

杆件划分(对于RSTAB)

杆件分段影响特征值的确定。

质量将应用于划分点。 没有指定杆件分段的杆件在杆件始端和末端各只有一个分段点。 对于对角质量矩阵，杆件的质量集中在两个末端节点上。 如果支持这些节点，则可能无法计算特征值（见图 027704 不正确的特征值 ）。

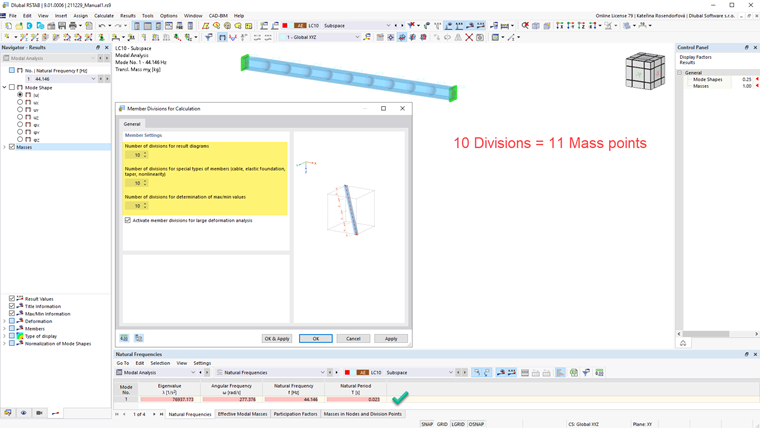

如果想要强制杆件划分，请在对话框中输入 # extbookmark manual|图片034229|计算的杆件分段#提供了相应数量的分段点。 由此可以确定振型。

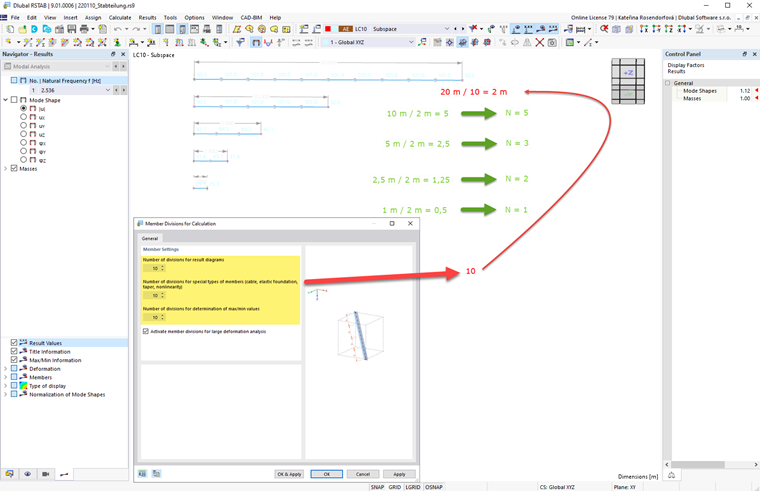

模态分析使用杆件分段中最大值“N”的最大值“N”。 模型中最长的杆件除以该值 "N"。 由此得出最大的杆件划分长度。 该长度用于确定所有其他杆件的杆件分段： 钢筋长度除以分段长度，然后四舍五入到下一个整数。
