计算参数

计算参数对话框选项卡仅适用于'线性隐式 Newmark 分析'分析类型。 用户可以在该对话框中定义质量矩阵和作用质量的方向。 在线性模态分析中，作用质量和质量矩阵的设置来自用户手册中的模块 模态分析荷载工况 。

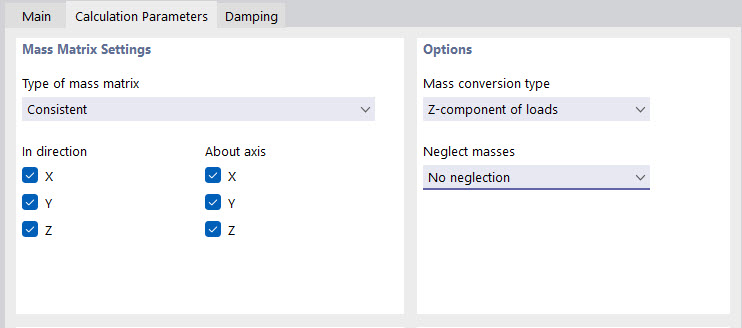

01 线性隐式 Newmark 分析的“计算参数”选项卡

质量矩阵设置

在该列表中有以下质量矩阵类型可供选择：

• 斜向加劲肋
• 一致
• 单位

其它类型详见章节 模态分析设置 chapter。

用户可以通过这 6 个复选框来设置振型有效值时的作用方向或轴。 质量可以作用在全局的 X、Y 或 Z 方向上，并绕 X、Y 和 Z 轴旋转。 勾选相应复选框。 至少必须激活一个方向或轴才能计算特征值。

用户可以使用对话框中的六个复选框来定义全局方向上的或绕全局质量轴的方向。 这些设置会更改质量矩阵。

选项

在该对话框部分中，您可以为'质量转换类型'或'忽略质量'进行设置。 相应的功能介绍参见章节 模态分析设置 chapter。
