基本设置

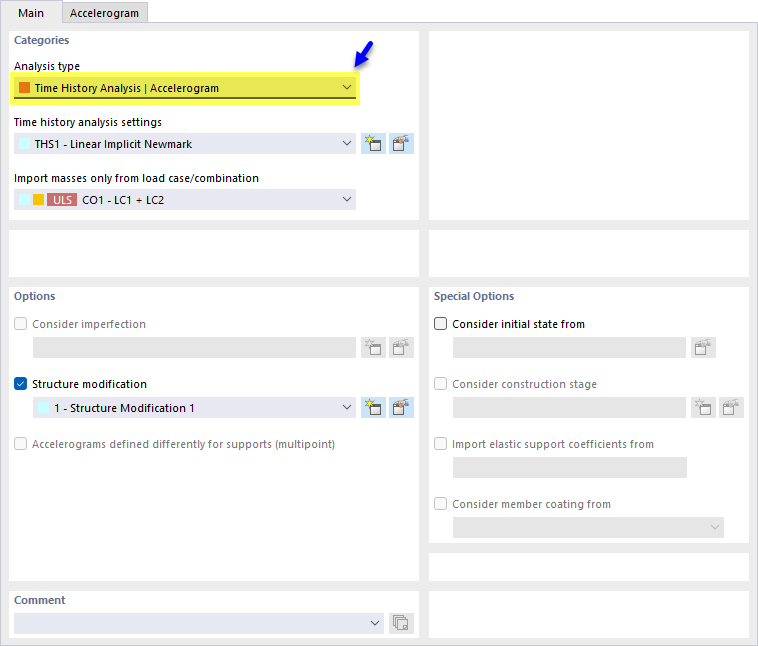

基础选项卡中,可以分配分析类型及设定其他参数。为此,请在“列表”中选择左侧的荷载工况。

分类

在这个部分中是对荷载工况的时程分析基本设置。

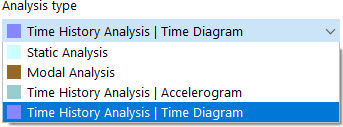

分析类型

如果在模型基础信息中激活了“时程分析”附加模块,列表中将提供两个分析类型:时程分析 | 加速度图时程分析 | 时间图。为每个需要进行时程分析的荷载工况分配其中一种分析类型。

时程分析设置

在“时程分析设置”(THS)列表中选择所要分析荷载工况的规范。这涉及到组合规则或阻尼。这些参数在章节时程分析设置中进行了描述。

通过按钮 新建 可以添加新的时程分析设置,按钮 编辑 则用于编辑所选设置。

从荷载工况转移模态分析

如果在时程分析设置中选择了解决方法“线性模态”,此选项将会显示。在定义的模态分析荷载工况列表中设定哪个特征值分析作为时程分析的基础。

仅从荷载工况/荷载组合中转移质量

如果在时程分析设置中选择了“线性隐式Newmark分析”或“非线性隐式Newmark分析”,此选项将会显示。在定义的荷载工况和组合列表中设置哪些荷载在时程分析中被视为质量。

作用类别

作用类别的设定仅针对“时程分析 | 时间图”类型的荷载工况。类型为“时程分析 | 加速度图”的荷载工况将自动归为“地震作用(AE)”类别。

选项

如果在时程分析设置中选择了“线性隐式Newmark分析”或“非线性隐式Newmark分析”,则“结构修改”复选框可用。它允许在荷载工况中考虑刚度调整或非线性特殊处理(参见RFEM手册的章节结构修改)。在列表中选择合适的结构修改或通过按钮 新建 创建新的修改类型。

如果在时程分析设置中预设了解决方法“线性模态”,将使用相应模态分析荷载工况的设置。

当选择了分析类型“时程分析 | 加速度图”时,“不同定义的支座加速度图”复选框将显示。为个别支座考虑不同的响应谱仍在开发中。

特殊选项

如果在时程分析设置中选择了“线性隐式Newmark分析”,“考虑初始状态来源”复选框可用。在列表中选择一个荷载工况或荷载组合,其刚度作为所选荷载工况分析的初始条件(参见RFEM手册的章节荷载工况)。列表右侧的按钮 编辑 打开“初始状态设置”对话框。在此设定何种“初始状态类型”存在(当前只支持“刚度”类型)。

使用此选项,所选荷载工况的所有条件将导入时间步骤t = 0,并随后再次解决。除了导入的变形和荷载外,开始计算时将建立平衡状态,还将考虑在荷载工况和荷载组合设置中进行的所有刚度变化。这样一来,即使没有时间变化的永久荷载(如自重),也可以在时程分析中捕捉到。如果希望在系统中将此初始状态荷载工况在时间步骤t = 0之后永久考虑,也必须将其以常数时间图(k = 1)分配给时程分析。

信息

当前仅能在线性分析方法中考虑初始状态。此初始状态必须按照I阶理论几何线性计算,不得存在结构非线性。
