Istotne wyniki

W tych tabelach wyników można wyświetlić miarodajne wyniki obliczeń i powiązane z nimi siły wewnętrzne. Dostępne są tutaj różne sortowania (według prętów lub zbiorów prętów oraz końców prętów lub końców zbiorów prętów).

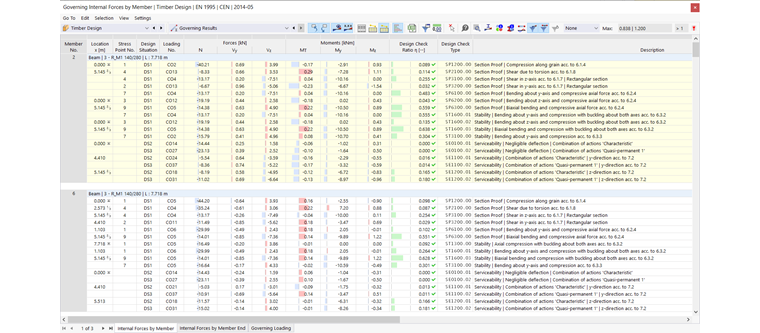

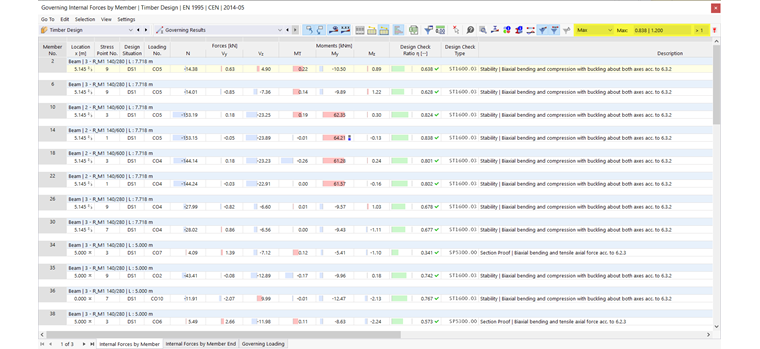

Tabele pokazują najpierw wszystkie istniejące obliczenia w danym miejscu. W tym celu wyświetlane są siły wewnętrzne, które prowadzą do maksymalnego stopnia wykorzystania w danym obliczeniu. Jeśli w danym miejscu mają być wyświetlane tylko siły wewnętrzne należące do miarodajnego obliczenia, można wybrać opcję 'Maks.' w filtrze wyników dla stopnia wykorzystania.

Siły wewnętrzne miarodajnych obliczeń na końcach prętów lub końcach zbiorów prętów mogą na przykład stanowić wskazówkę dla projektowania połączeń, która kombinacja obciążeń może być w tym miejscu miarodajna.

W menadżerze tabel wyników dostępne są dalsze opcje filtrowania, na przykład według stanu granicznego (nośność lub użytkowalność) i rodzaju obliczeń (sprawdzanie przekroju lub analiza stateczności).
