Klouby

Nosníky plošiny jsou kloubově připojeny k betonovému průvlaku a nosníku rámu. Protože nosníky nemají ohybově tuhé připojení, nemohou přenášet žádné ohybové momenty do průvlaku a rámu.

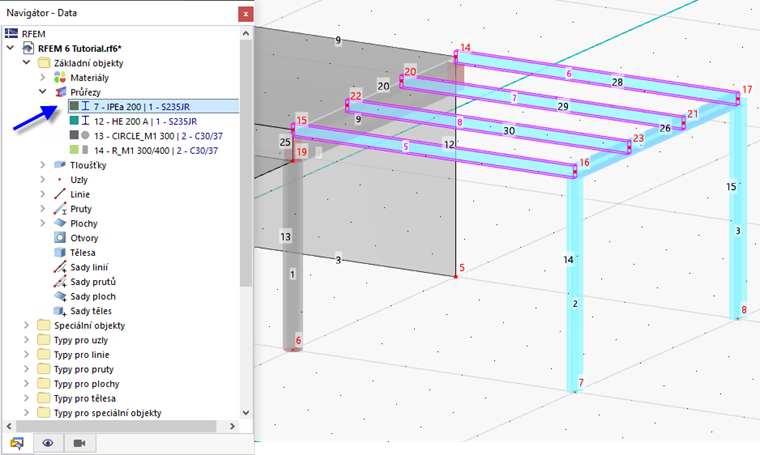

Označíme průřez č. 3 - IPE 200 v navigátoru. Všechny pruty s tímto průřezem jsou v grafice zvýrazněny.

01 Výběr prutů po řezech v navigátoru

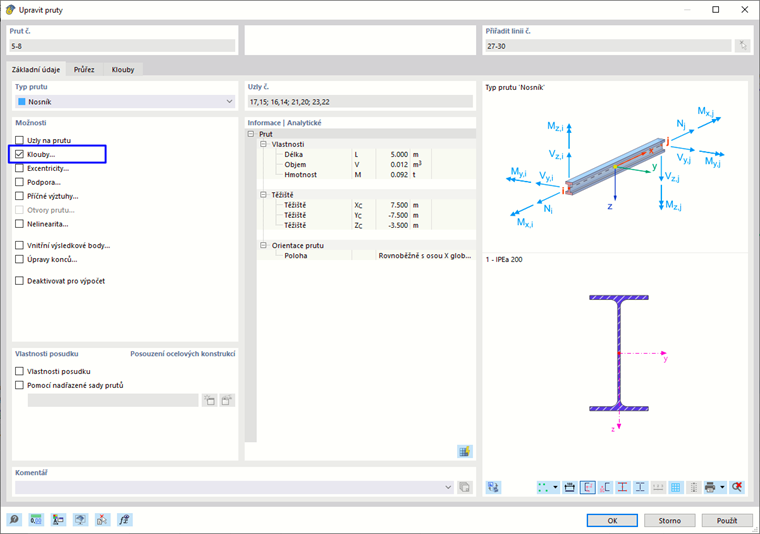

Dvakrát klikněte na jeden z vybraných nosníků. V dialogu 'Upravit pruty' vyberte možnost Klouby.

02 Dialog "Upravit pruty"

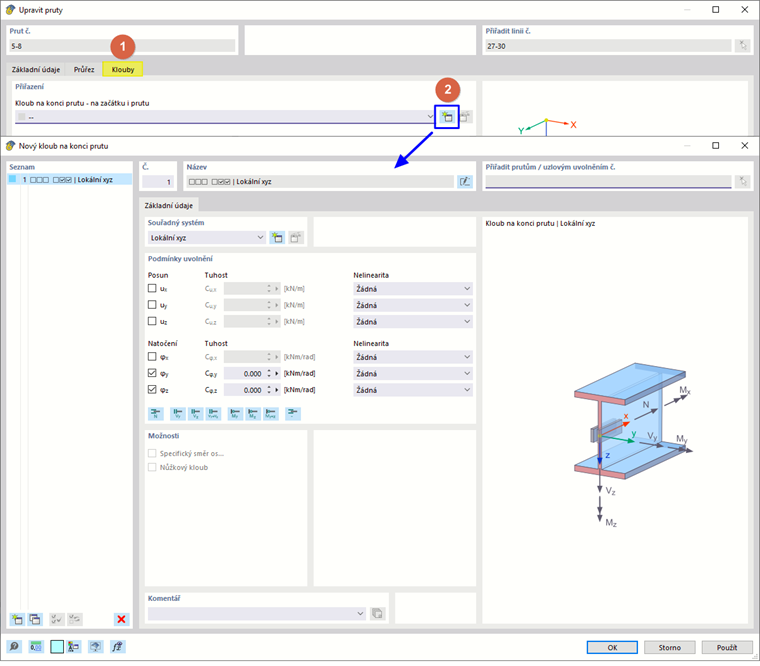

Otevře se záložka Klouby (1). Poté kliknutím na tlačítko definujte nový typ kloubu (2).

04 Zadání nového kloubu

V dialogu 'Nový kloub na konci prutu' je předem nastaven typ momentového kloubu (φ_y, φ_z ). Okolo lokální osy y a z prutu se nepřenášejí žádné ohybové momenty. Klikněte na OK.

05 Přiřazení kloubu na konec prutu

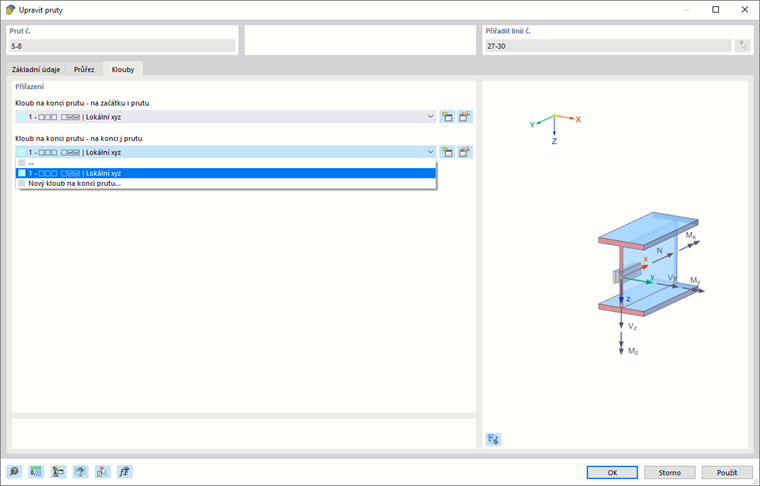

Chcete -li tento kloub přiřadit také druhému konci prutu, otevřete seznam pro 'Na konci j prutu'. Vyberte typ kloubu č. 1.

Po kliknutí na tlačítko OK se klouby přiřadí oběma koncům vybraných prutů. Klouby jsou v grafice znázorněny malými kroužky.

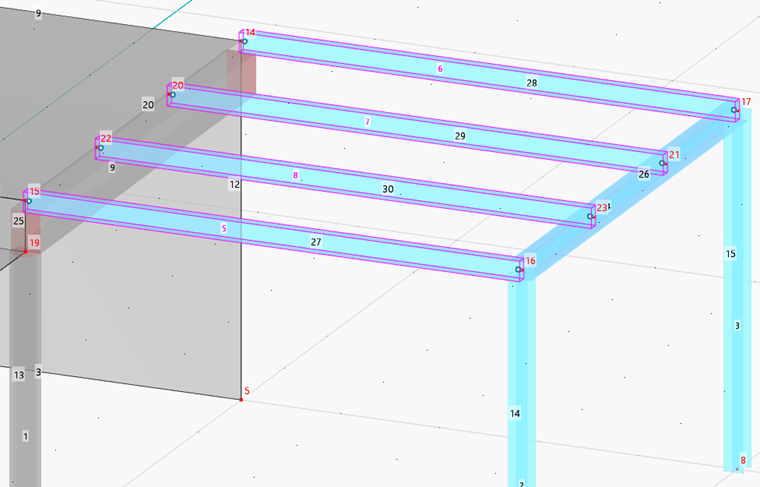

06 Plošinové nosníky s klouby
