Przeguby

Belki pomostowe są połączone przegubowo z betonowym żebrem i belką ramy. Ze względu na brak połączenia sztywnego belki nie mogą przenosić momentów zginających na żebro ani na ramę.

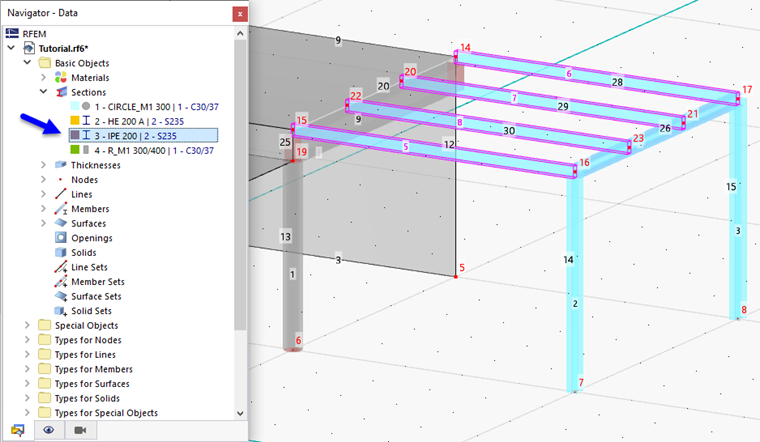

Wybierz przekrój nr 3 - IPE 200 w nawigatorze. Wszystkie pręty o tym przekroju zostaną wyróżnione w oknie graficznym.

01 Wybór prętów według przekroju w Nawigatorze

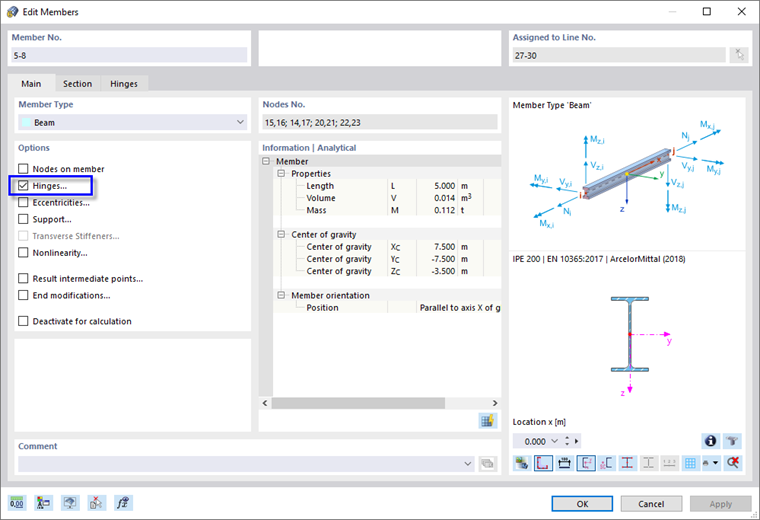

Dwukrotnie kliknij jedną z wybranych belek. W oknie dialogowym 'Edytuj pręty' wybierz opcję Przeguby.

02 Okno dialogowe "Edytować pręty"

Przejdź do zakładki Przeguby (1). Następnie kliknij przycisk , aby zdefiniować nowy typ przegubu (2).

04 Definiowanie nowego przegubu

W oknie dialogowym 'Nowy przegub prętowy' domyślnie ustawiony jest typ przegubu momentowego (φ_y, φ_z). Nie będą przenoszone momenty zginające względem lokalnych osi pręta y i z. Potwierdź przyciskiem "OK".

05 Przypisywanie przegubu do końca pręta

Aby przypisać ten przegub również do drugiego końca pręta, rozwiń listę pod pozycją 'Na końcu pręta j'. Wybierz typ przegubu nr. 1.

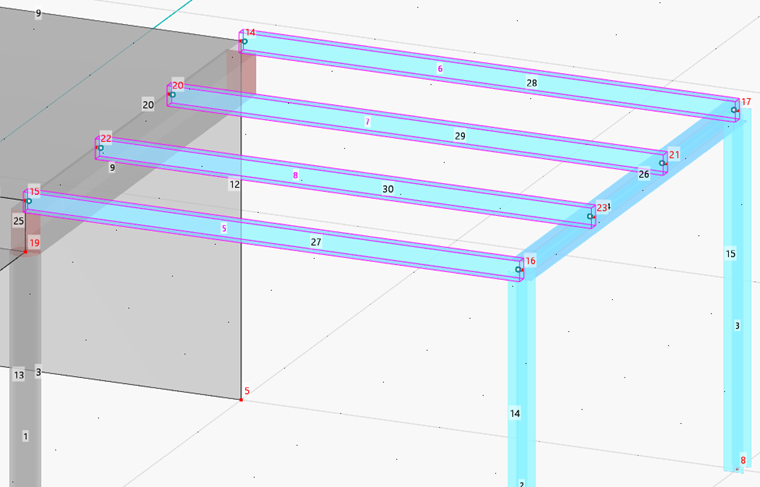

Po potwierdzeniu przyciskiem OK przeguby zostaną przypisane do obu końców wybranych prętów. Przeguby są oznaczone na rysunku małymi kółkami.

06 Dźwigary pomostowe z przegubami
