Gelenke

Die Bühnenträger werden an der Betonrippe und dem Rahmenträger gelenkig gelagert. Da keine starre Verbindung vorliegt, können die Träger keine Biegemomente in Rippe und Rahmen übertragen.

Wählen Sie den Querschnitt Nr. 3 - IPE 200 im Navigator aus. Alle Stäbe, die diesen Querschnitt haben, werden in der Grafik hervorgehoben.

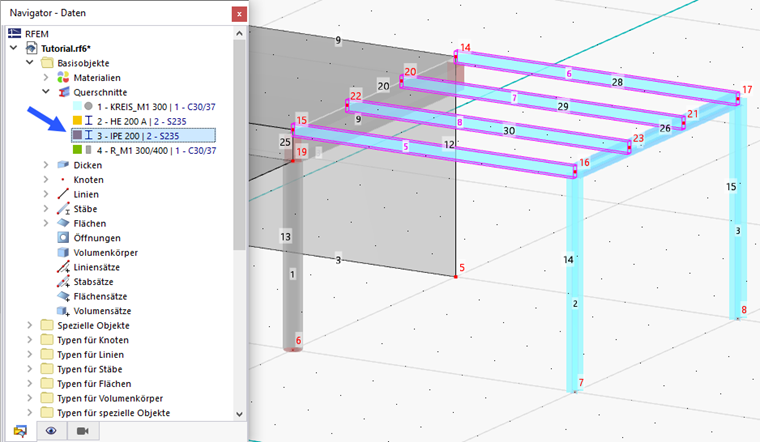

01 Stäbe querschnittsweise im Navigator auswählen

Doppelklicken Sie auf einen der selektierten Träger. Wählen Sie anschließend im Dialog 'Stäbe bearbeiten' die Option Gelenke aus.

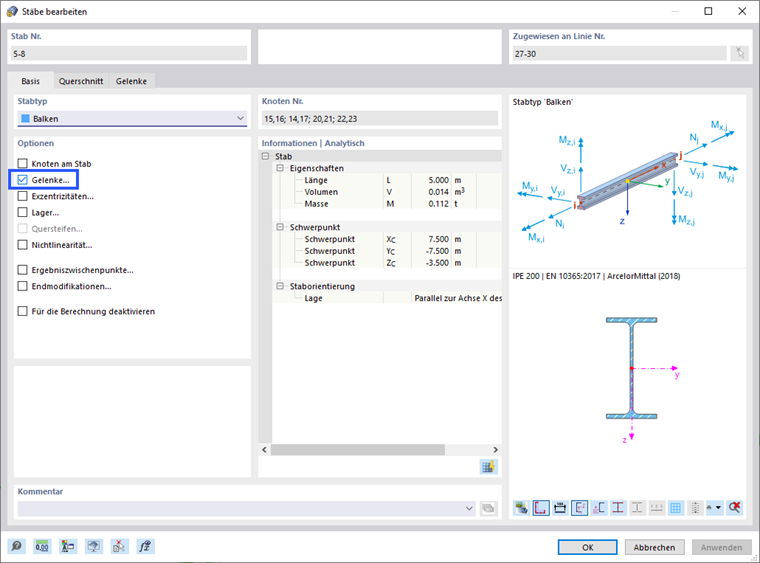

02 Dialog 'Stäbe bearbeiten'

Gehen Sie zum Reiter Gelenke (1). Danach klicken Sie auf die Schaltfläche , um einen neuen Gelenktyp zu definieren (2).

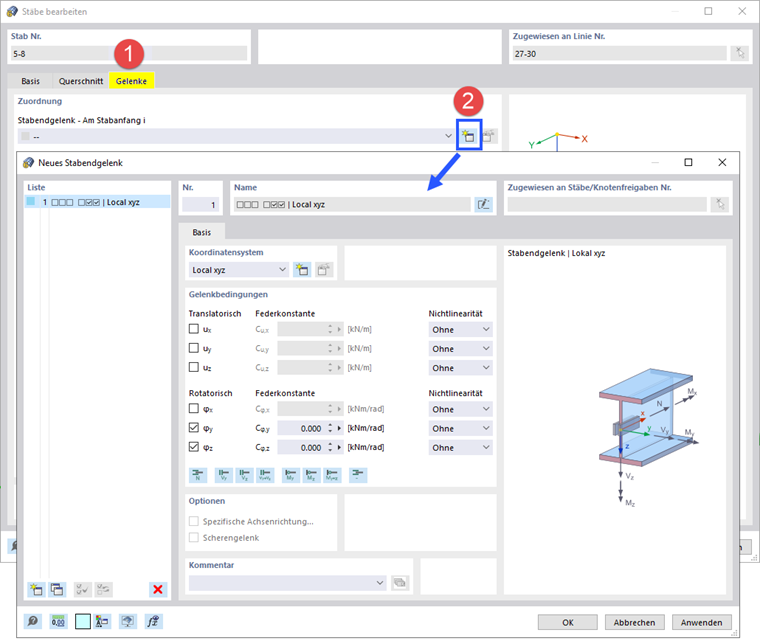

04 Neues Gelenk definieren

Im Dialog 'Neues Stabendgelenk' ist der Momentengelenktyp (φ_y, φ_z) voreingestellt. Es werden keine Biegemomente um die lokalen y- und z-Achsen des Stabes übertragen. Klicken Sie auf OK.

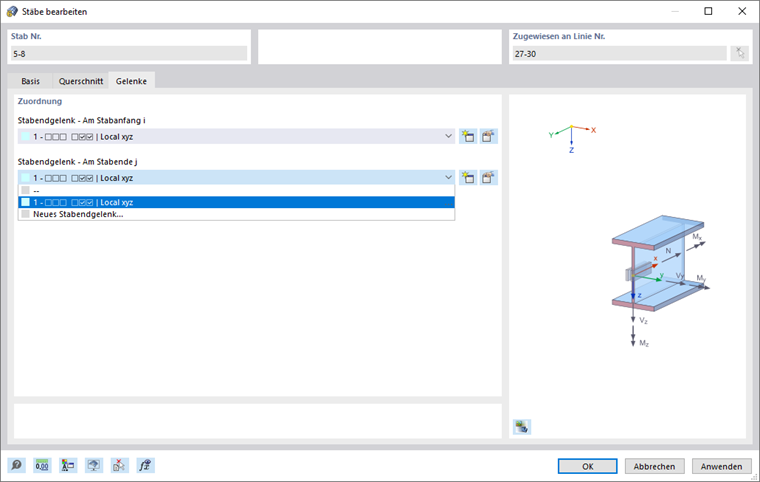

05 Gelenk dem Stabende zuordnen

Um dieses Gelenk auch dem anderen Stabende zuzuordnen, öffnen Sie die Liste unter 'Am Stabende j'. Wählen Sie den Gelenktyp Nr. 1 aus.

Mit OK werden die Gelenke den beiden Enden der selektierten Stäbe zugewiesen. Die Gelenke werden in der Grafik durch kleine Kreise dargestellt.

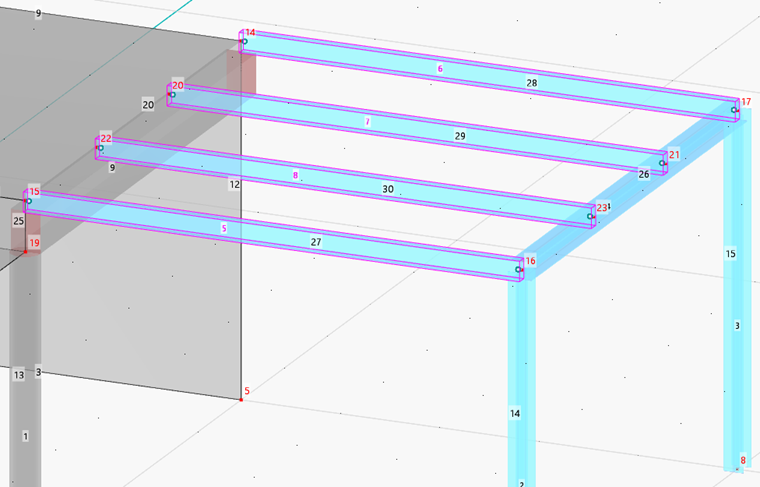

06 Bühnenträger mit Gelenken
