Articulations

Les poutres de la plate-forme sont fixées à la nervure en béton et à la poutre du portique. Comme il n'y a pas d'assemblage rigide, les poutres ne peuvent pas transférer des moments fléchissants dans la nervure et le portique.

Sélectionnez le profilé n°3 - IPE 200 dans le navigateur. Toutes les barres présentant cette section sont affichées en surbrillance dans le graphique.

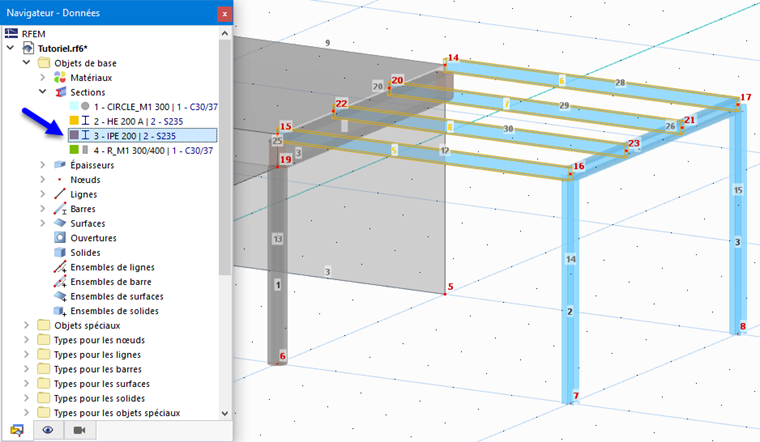

01 Sélection de barres par section dans le navigateur

Double-cliquez sur l'une des poutres sélectionnées. Dans la boîte de dialogue « Modifier les barres », sélectionnez l'option Articulations.

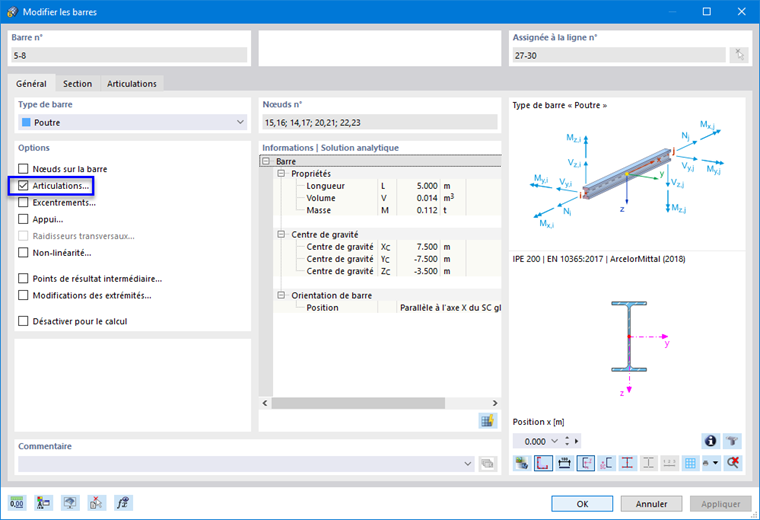

02 Boîte de dialogue « Modifier les barres »

Sélectionnez l'onglet Articulations (1). Cliquez ensuite sur le bouton pour définir un nouveau type d'articulation (2).

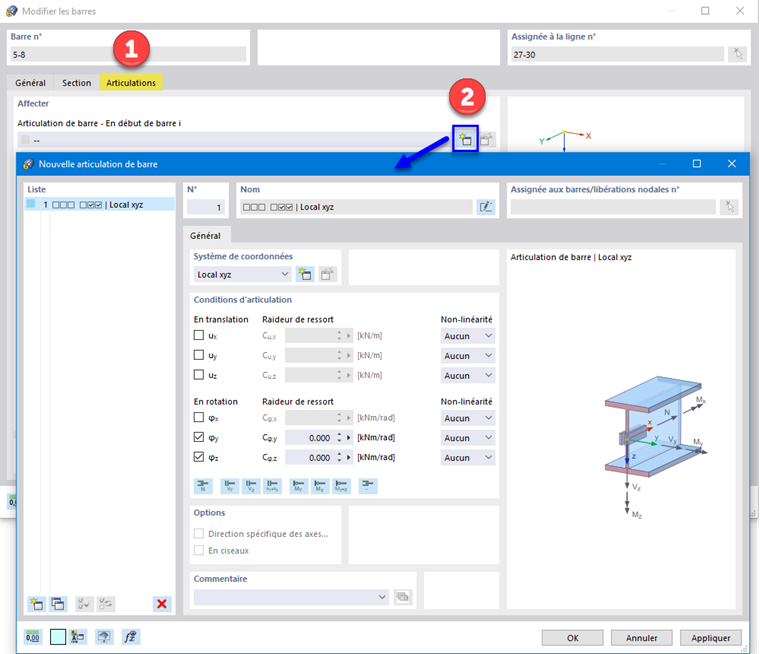

04 Définir une nouvelle articulation

Le type d'articulation de moment (φ_y, φ_z) est prédéfini dans la boîte de dialogue « Nouvelle articulation de barre ». Aucun moment fléchissant ne sera transféré autour des axes locaux y et z de la barre. Cliquez sur OK pour confirmer.

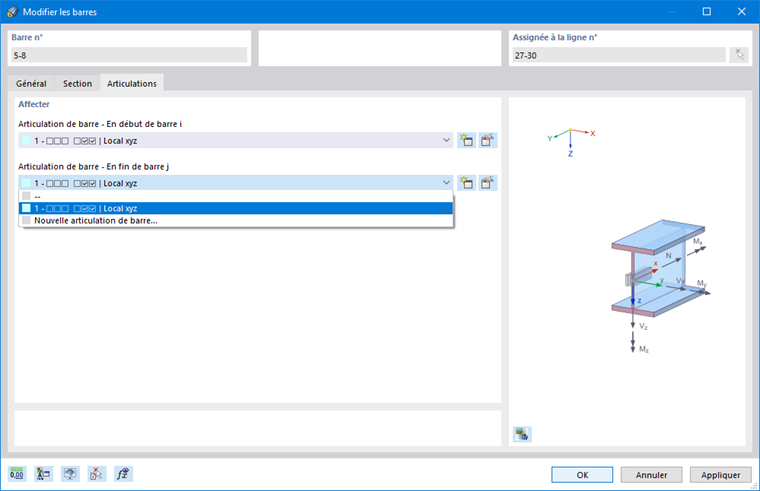

05 Attribuer une articulation à la fin de la barre

Pour également distribuer cette articulation à l'autre extrémité de barre, ouvrez la liste sous « En fin de barre j ». Sélectionnez le type d'articulation n°1.

Cliquez sur OK pour assigner les articulations aux deux extrémités des barres sélectionnées. Les articulations sont représentées par de petits cercles dans le graphique.

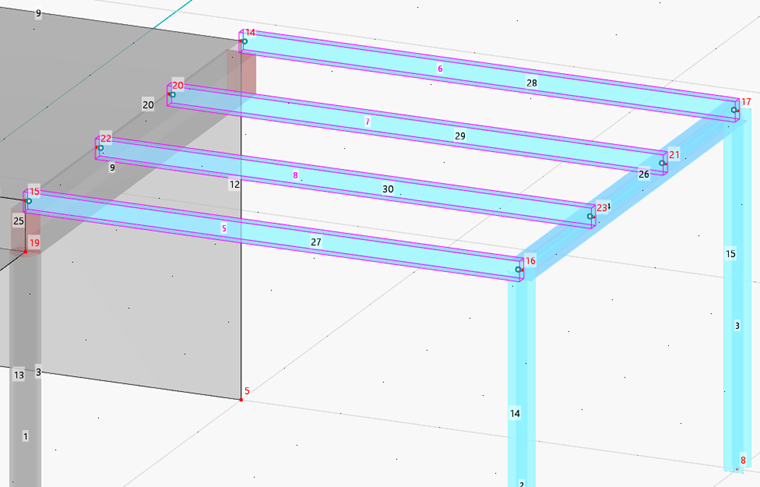

06 Poutres plates-formes avec articulations
