Cerniere

Le travi della piattaforma sono incernierate alla costola di cemento e alla trave quadro. Poiché non esiste una connessione rigida, le travi non possono trasferire alcun momento flettente nella costola e nella trave.

Seleziona la sezione n. 3 - IPE 200 nel navigatore. Tutti gli elementi che presentano questa sezione sono evidenziati nel grafico.

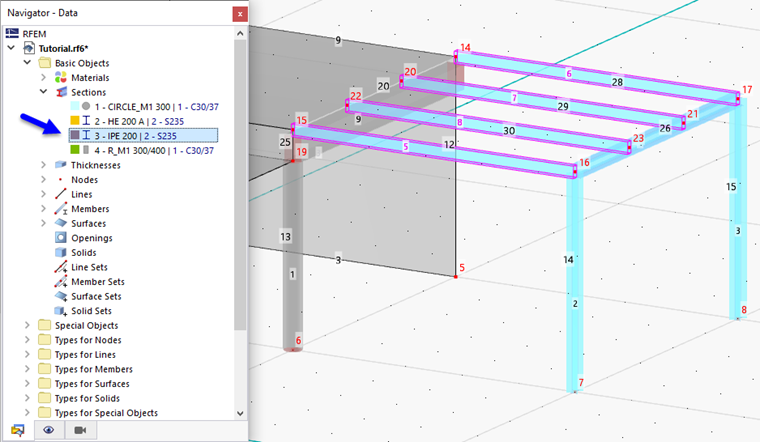

Selezione di aste per sezione nel navigatore

Fai doppio clic su una delle travi selezionate. Nella finestra di dialogo 'Modifica elementi', seleziona l'opzione Cerniere.

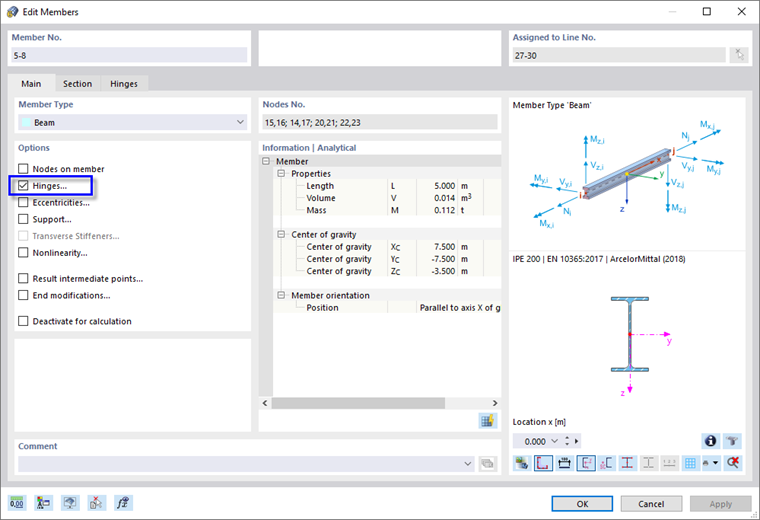

Finestra di dialogo "Modifica aste"

Seleziona la scheda Cerniere (1). Quindi fai clic sul pulsante per definire un nuovo tipo di cerniera (2).

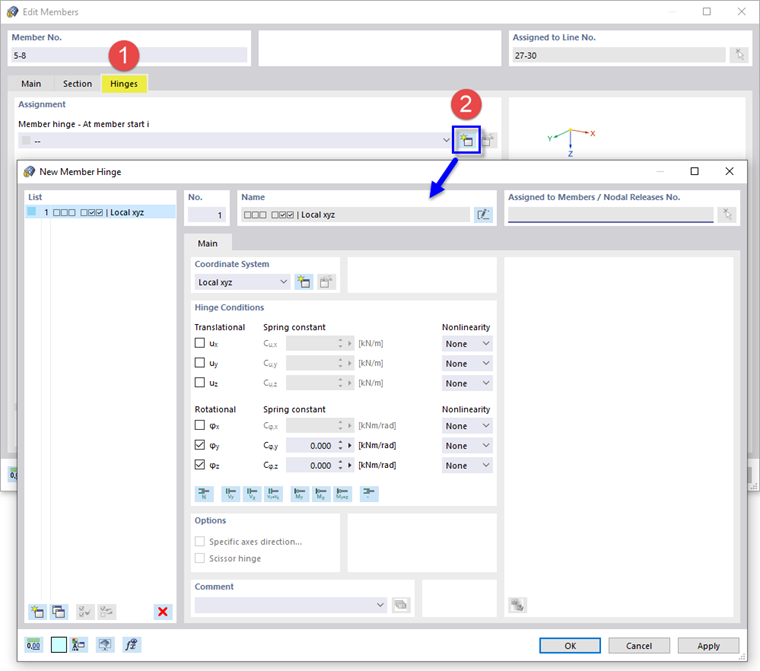

Definizione del nuovo vincolo interno

Nella finestra di dialogo 'Nuova cerniera elemento', il tipo di cerniera di momento (φ_y, φ_z) è preimpostato. Nessun momento flettente rispetto agli assi locali y e z dell'elemento sarà trasferito. Fai clic su OK.

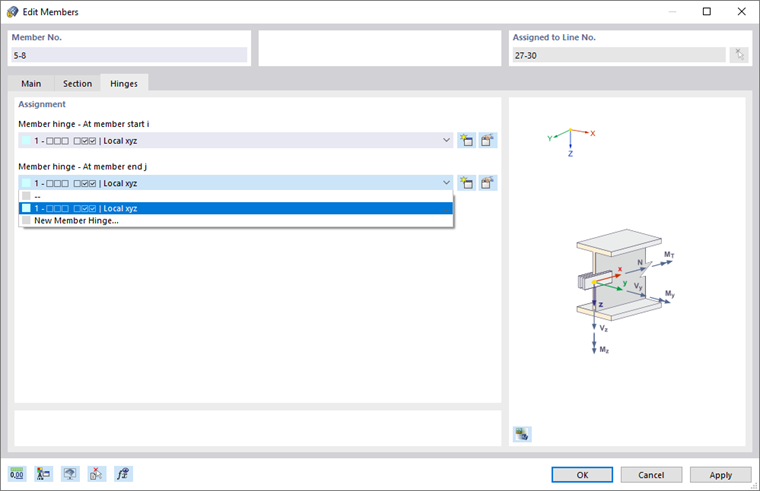

Assegnazione del vincolo alla fine dell'asta

Per assegnare questa cerniera anche all'altro estremo dell'elemento, apri l'elenco sotto 'All'estremo elemento j'. Seleziona il tipo di cerniera n. 1.

Fai clic su OK per assegnare le cerniere a entrambi gli estremi degli elementi selezionati. Le cerniere sono rappresentate da piccoli cerchi nel grafico.

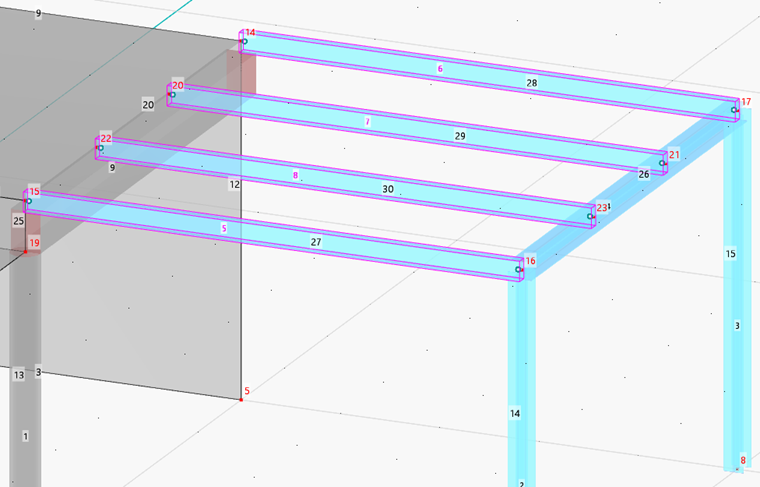

Travi per piattaforme con cerniere
