Grafické zobrazení výsledků

Po výpočtu se standardně zobrazí 'Globální deformace' modelu.

Výběr zatěžovacích stavů a kombinací

Pomocí tlačítek a vpravo od seznamu zatěžovacích stavů lze přepínat mezi výsledky zatěžovacích stavů a kombinací. Můžeme také vybrat konkrétní položku ze seznamu.

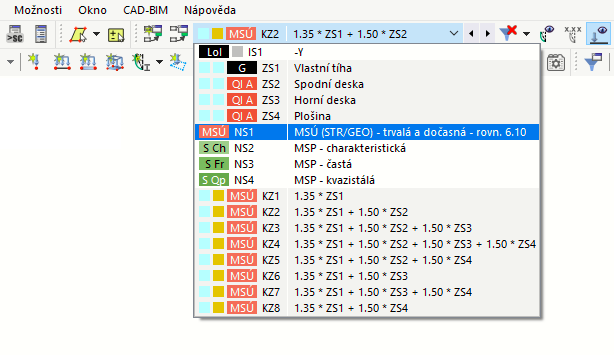

03 Výběr zatěžovacího stavu nebo kombinace v seznamu panelů nástrojů

Deformace KZ2 například ukazují posuny od vlastní tíhy a od užitného zatížení na spodní desku včetně součinitelů spolehlivosti. Ty se projeví zvýšením hodnot zatížení.

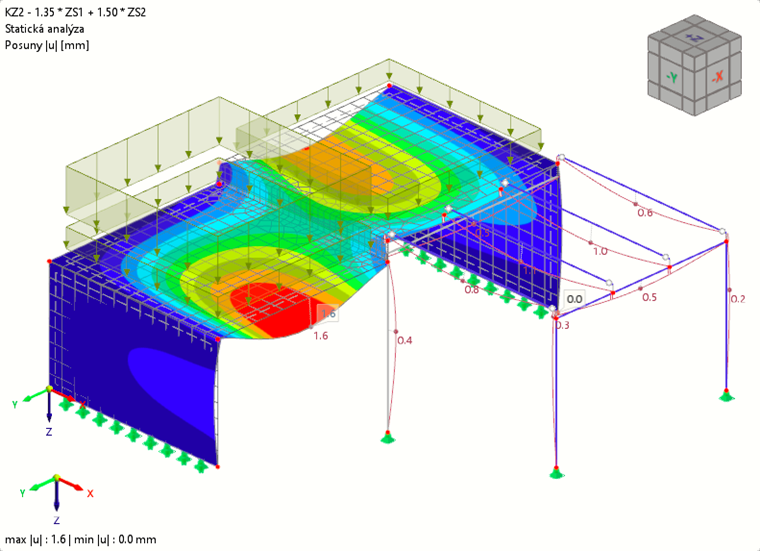

04 Deformace od vlastní tíhy a užitného zatížení na dolní desku (KZ2)

Výsledky návrhové situace MSS DS1 (viz obrázek Výběr zatěžovacího stavu nebo kombinace ) pokrývají maximální výsledky všech obsažených kombinací zatížení - KZ1 až KZ8.

Výběr výsledků v navigátoru

V navigátoru 'Výsledky' lze vybrat typ výsledků pro zobrazení, například: deformace, vnitřní síly v prutech, napětí na plochách nebo podporové reakce. Základní kategorie jsou zvýrazněny na obrázku Navigátor - Výsledky. V podkategoriích můžete vybrat konkrétní typ výsledků.

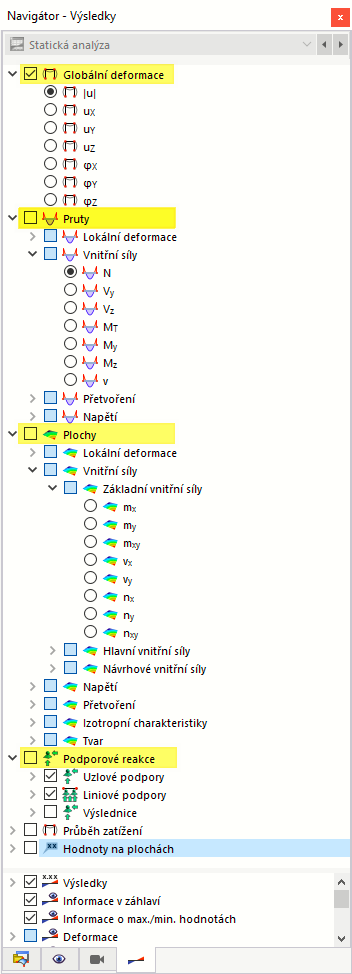

05 Navigátor - Výsledky

Nastavte například KZ8 pro zobrazení výsledků vlastní tíhy a užitného zatížení na plošině. Poté aktivujte kategorii Pruty a ve stromové struktuře Vnitřní síly vyberte možnost M_y . Vyberte také kategorii Plochy. Ve stromové struktuře Základní vnitřní síly aktivujeme volbu m_y .

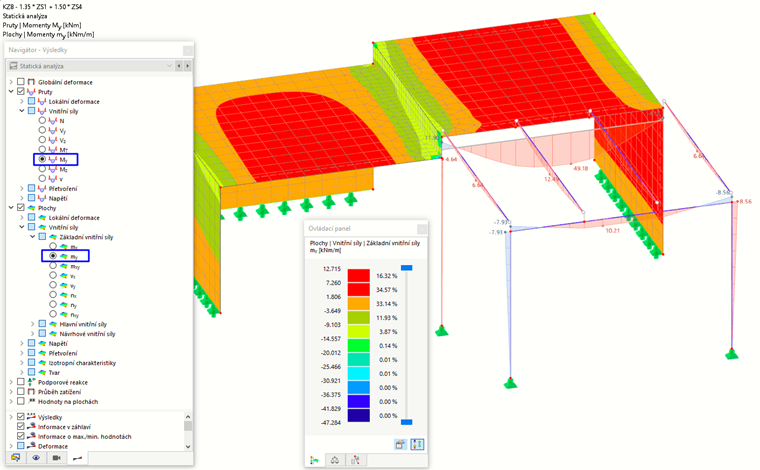

06 Ohybové momenty prutů a deskových ploch

Momenty 'M_y' jsou ohybové momenty okolo hlavních os prutů plošiny. Základní plošné momenty 'm_y' ovšem představují ohybové momenty působící ve směru lokálních os y ploch. U desek jsou rovnoběžné s globální osou Y.

Pokud se zobrazuje zatížení, lze je skrýt pomocí tlačítek a v panelu nástrojů. Dále skryjte symboly zahuštění sítě a síť: Přejděte na navigátor Zobrazení pomocí záložky .

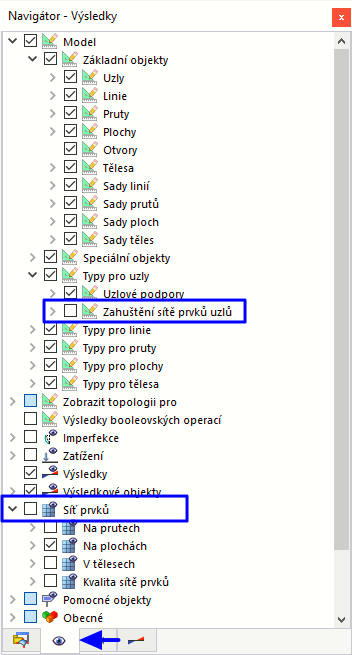

10 Vypnutí zahuštění sítě uzlů a sítě sítí v "Navigátoru - Zobrazit"

V kategorii 'Model' otevřete možnost Typy pro uzly a zrušte výběr políčka Zahuštění sítě prvků uzlů . Poté deaktivujte zaškrtávací políčko v kategorii Síť prvků.

Tlačítkem znovu nastavíme navigátor Výsledky.

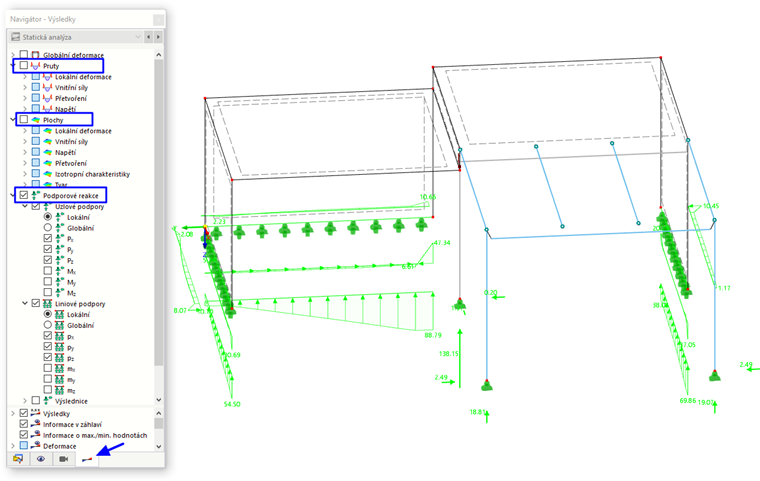

12 Podpora reakcí uzlů a linií

Chcete-li zobrazit pouze podporové reakce, deaktivujte kategorie Pruty a Plochy. Poté vyberte Podporové reakce.
