Wyniki graficzne

Domyślnie w oknie graficznym wyświetlane są 'Globalne deformacje' modelu.

Wybór przypadków i kombinacji obciążeń

Za pomocą przycisków i po prawej stronie listy przypadków obciążeń można przełączać między wynikami przypadków obciążeń i kombinacji. Można też wybrać konkretną pozycję z listy.

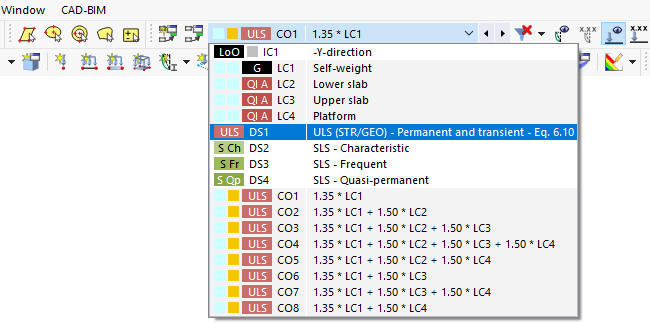

03 Wybór przypadku obciążeń lub kombinacji z listy na pasku narzędzi

Deformacje KO2 na przykład pokazują przemieszczenia od ciężaru własnego oraz od obciążenia zmiennego przyłożonego na dolną płytę, z uwzględnieniem współczynników bezpieczeństwa. Mają one odzwierciedlenie w zwiększonych wartościach obciążenia.

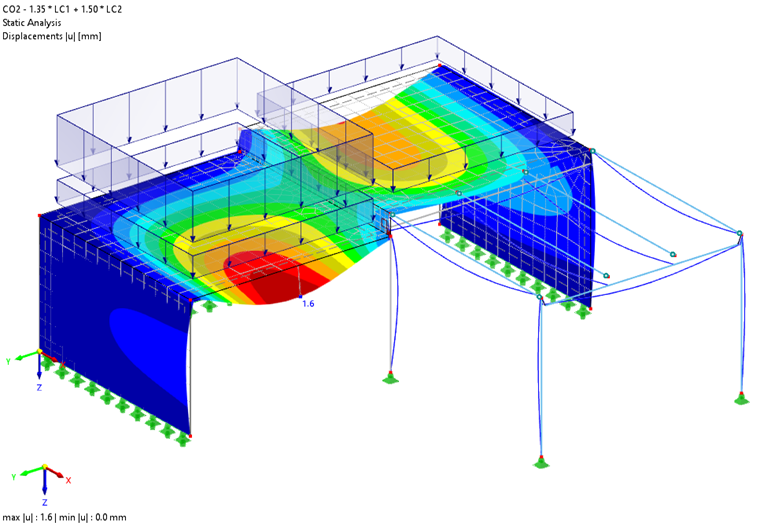

04 Odkształcenia od ciężaru własnego i obciążenia użytkowego płyty dolnej (CO2)

Wyniki sytuacji obliczeniowej SGN SO1 (zob. rysunek Wybór przypadku lub kombinacji obciążeń) obejmują maksymalne wyniki wszystkich zawartych w niej kombinacji obciążeń – KO1 do KO8.

Wybór wyników w nawigatorze

W 'Nawigatorze - Wyniki' można wybrać typ wyników do wyświetlenia, np.: deformacje, siły wewnętrzne w prętach, naprężenia na powierzchniach lub reakcje podporowe. Podstawowe kategorie są wyróżnione na rysunku Nawigator - Wyniki. W podkategoriach można wybrać konkretny typ wyników.

05 Nawigator - Wyniki

Ustaw na przykład "KO8", aby wyświetlić wyniki ciężaru własnego i obciążenia zmiennego na pomoście. Aktywuj kategorię Pręty, a następnie w elemencie drzewa Siły wewnętrzne wybierz opcję M_y. Zaznacz także kategorię Powierzchnie. W elemencie drzewa Podstawowe siły wewnętrzne aktywuj opcję m_y.

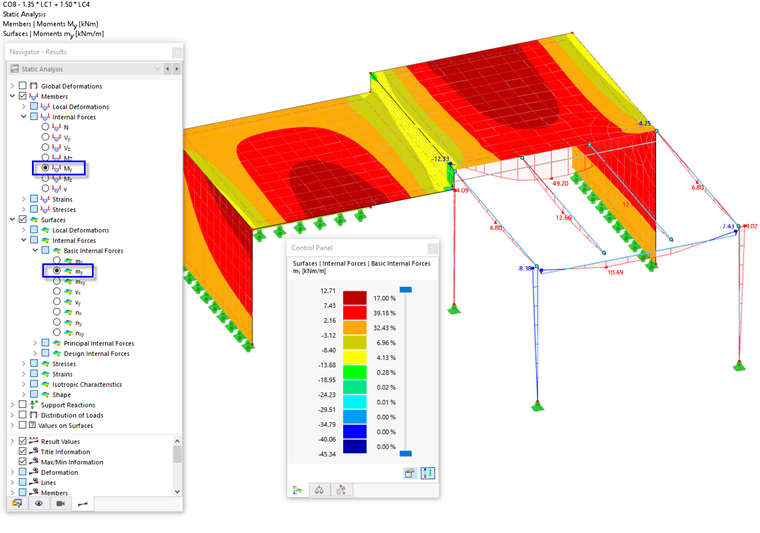

06 Momenty zginające prętów pomostu i powierzchni płyt

Momenty 'M_y' są momentami zginającymi względem głównych osi prętów pomostu. Podstawowe momenty powierzchniowe 'm_y' reprezentują natomiast momenty zginające działające w kierunku lokalnych osi y powierzchni. W przypadku płyt są one równoległe do globalnej osi Y.

Jeżeli wyświetlane są obciążenia, można je ukryć za pomocą przycisków i na pasku narzędzi. Ponadto należy wyłączyć symbole siatki oraz zagęszczenia siatki: Otwórz Nawigator - Wyświetlanie, klikając w zakładkę .

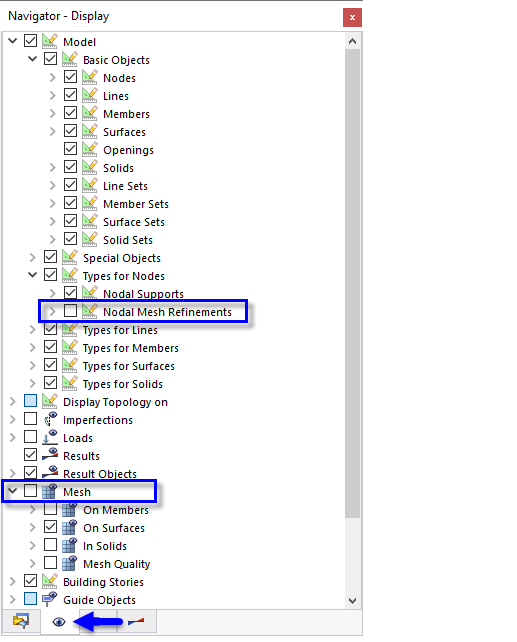

10 Wyłączanie węzłowych zagęszczeń siatki i siatki w "Nawigatorze - Wyświetlanie"

W kategorii 'Model' otwórz opcję Typy dla węzłów i odznacz pole wyboru Węzłowe zagęszczenia siatki. Następnie dezaktywuj pole wyboru w kategorii Siatka.

Ponownie ustaw "Nawigator - Wyniki za pomocą przycisku .

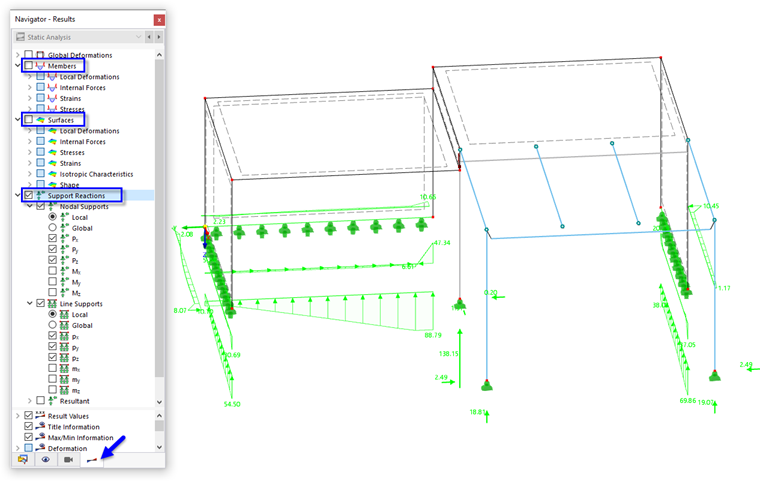

12 Reakcje podporowe węzłów i linii

Jeśli chcesz wyświetlić tylko reakcje podporowe, dezaktywuj kategorie Pręty i Powierzchnie. Następnie wybierz Reakcje podporowe.
