Grafische Ergebnisse

Standardmäßig werden die 'Globalen Verformungen' des Modells angezeigt.

Lastfälle und Lastkombinationen auswählen

Mit den Schaltflächen und rechts neben der Lastfallliste in der Symbolleiste kann zwischen den Ergebnissen der Lastfälle und Lastkombinationen umgeschaltet werden. Sie können auch einen bestimmten Eintrag aus der Liste auswählen.

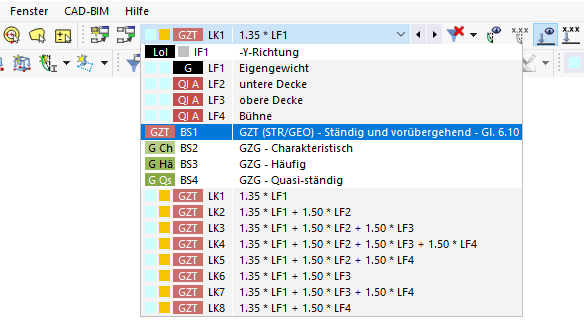

03 Lastfall oder Lastkombination in der Symbolleistenliste auswählen

Die Verformungen von LK2 beispielsweise zeigen die Verschiebungen, die sich aus dem Eigengewicht und der Nutzlast auf die untere Platte einschließlich der Sicherheitsbeiwerte ergeben. Diese spiegeln sich in den erhöhten Lastwerten wider.

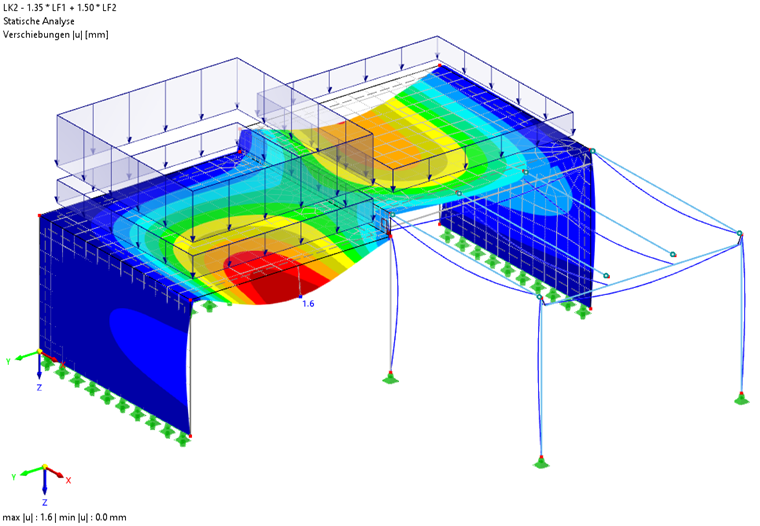

04 Verformungen infolge Eigengewichts und Nutzlast auf unterer Platte (LK2)

Die Ergebnisse der GZT-Bemessungssituation BS1 (siehe Bild Lastfall oder Lastkombination wählen) umfassen die maximalen Ergebnisse aller enthaltenen Lastkombinationen – LK1 bis LK8.

Ergebnisse im Navigator selektieren

Mit dem 'Navigator - Ergebnisse' können Sie auswählen, welche Art von Ergebnissen für die Anzeige ausgegeben werden sollen, z. B. Verformungen, Schnittgrößen der Stäbe, Flächenspannungen oder Lagerreaktionen. Die wesentlichen Kategorien sind im Bild Navigator - Ergebnisse hervorgehoben. In den Unterkategorien können Sie den jeweiligen Ergebnistyp auswählen.

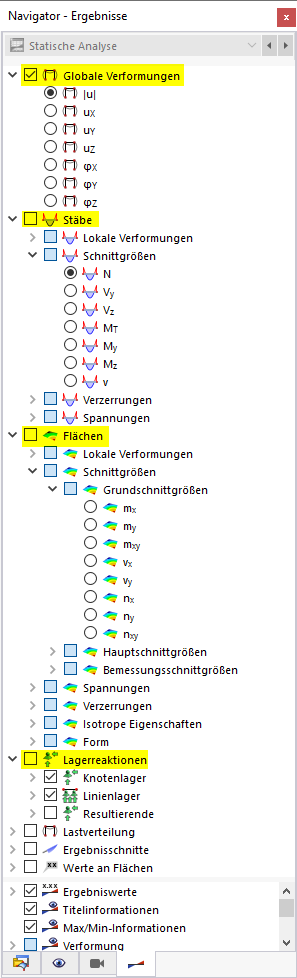

05 Navigator - Ergebnisse

Stellen Sie z. B. LK8 ein, um die Ergebnisse des Eigengewichts und der Nutzlast auf der Bühne anzuzeigen. Aktivieren Sie dann die Kategorie Stäbe, anschließend wählen Sie M_y unter dem Baumeintrag Schnittgrößen aus. Stellen Sie auch die Kategorie Flächen ein. Aktivieren Sie unter dem Baumeintrag Grundschnittgrößen die Option m_y.

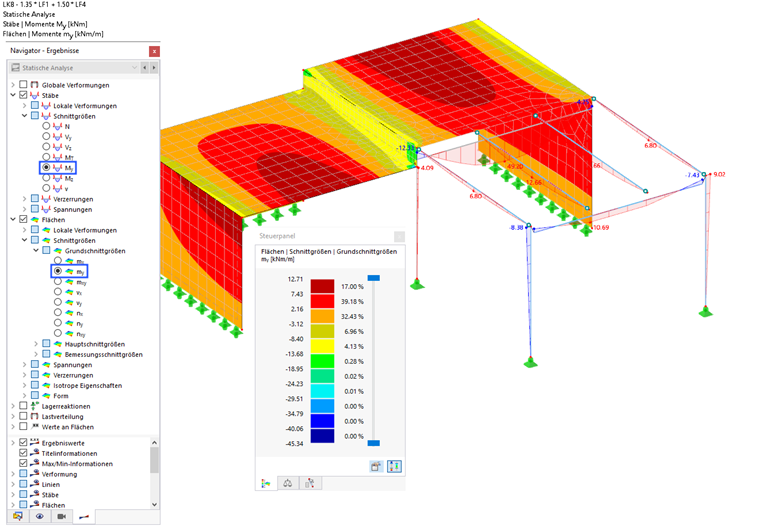

06 Biegemomente der Bühnenstäbe und Plattenflächen

Die 'M_y'-Momente sind die Biegemomente um die Hauptachsen der Bühnenstäbe. Die Flächengrundmomente 'm_y' hingegen stellen die Biegemomente dar, die in Richtung der lokalen y-Achsen der Flächen wirken. Bei den Platten verlaufen sie parallel zur globalen Y-Achse.

Werden die Lasten angezeigt, können Sie diese über die Schaltflächen und in der Symbolleiste ausblenden. Schalten Sie außerdem die Symbole für Netzverdichtungen und Netz aus: Öffnen Sie den Navigator - Anzeige mit einem Klick auf .

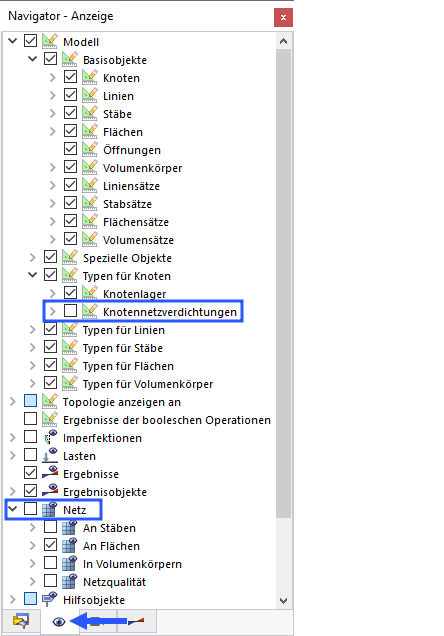

10 Knotennetzverdichtungen und Netz im 'Navigator - Anzeige' ausschalten

Öffnen Sie in der Kategorie 'Modell' den Eintrag Typen für Knoten und deaktivieren Sie das Kontrollfeld Knotennetzverdichtungen. Als nächstes deaktivieren Sie das Kontrollfeld der Kategorie Netz.

Stellen Sie wieder den Navigator - Ergebnisse ein, indem Sie auf die Schaltfläche klicken.

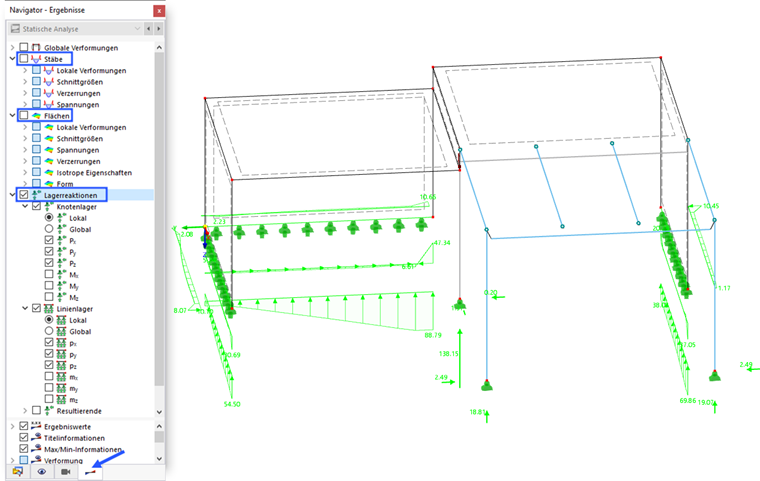

12 Lagerreaktionen von Knoten und Linien

Wenn Sie nur die Lagerreaktionen anzeigen wollen, deaktivieren Sie die Kategorien Stäbe und Flächen. Anschließend wählen Sie die Lagerreaktionen aus.
