Résultats graphiques

Les « Déformations globales » du modèle sont affichées par défaut.

Sélection des cas de charge et combinaisons de charge

Cliquez sur les boutons et à droite de la liste des cas de charge pour basculer entre les résultats des cas de charge et les combinaisons. Vous avez également la possibilité de sélectionner une entrée spécifique dans la liste.

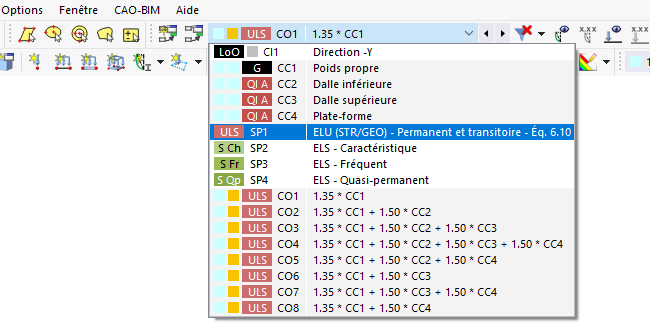

03 Sélection d'un cas de charge ou d'une combinaison dans la liste de la barre d'outils

A titre d'exemple, les déformations de CO2 montrent les déplacements par rapport au poids propre et à la charge d'exploitation sur la dalle inférieure, comprenant également les coefficients de sécurité. Celles-ci se reflètent à travers l'augmentation des valeurs de charge.

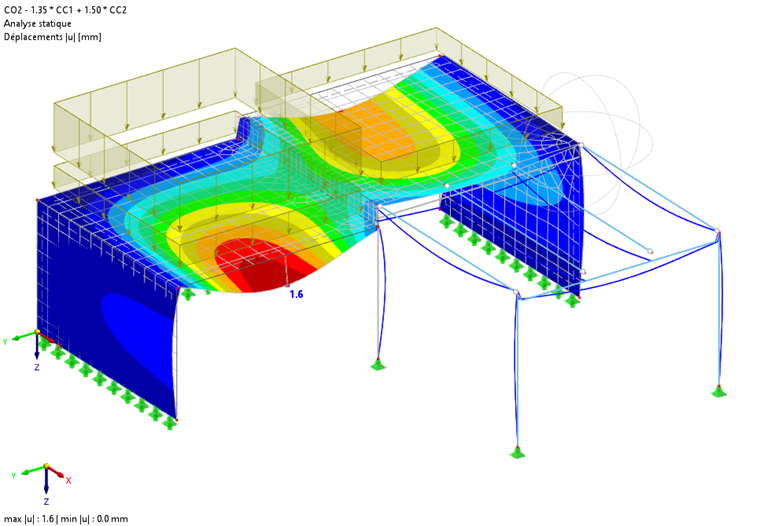

04 Déformations dues au poids propre et aux charges d'exploitation sur la dalle inférieure (CO2)

Les résultats de la situation de projet à l'ELU SP1 (voir la figure Sélection du cas de charge ou de la combinaison de charges) couvrent les résultats maximaux de toutes les combinaisons de charges contenues - CO1 à CO8.

Sélection des résultats dans le navigateur

Dans le « Navigateur - Résultats », vous avez la possibilité de sélectionner le type de sortie à afficher, tel que les déformations, les efforts internes de barre, les contraintes de surface ou encore les réactions d'appui. Les catégories de base sont affichées en surbrillance dans l'image Navigateur - Résultats. Dans les sous-catégories, vous pouvez sélectionner le type de résultat spécifique.

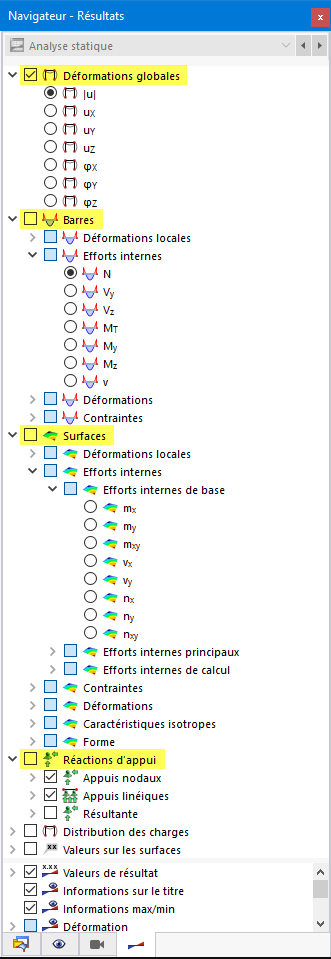

05 Navigateur - Résultats

Définissez par exemple CO8 pour afficher les résultats du poids propre et de la charge d'exploitation sur la plate-forme. Activez ensuite la catégorie Barres et sélectionnez l'option M_y dans l'entrée Efforts internes. Sélectionnez également la catégorie Surfaces. Dans l'élément de l'arborescence Efforts internes de base , activez l'option m_y.

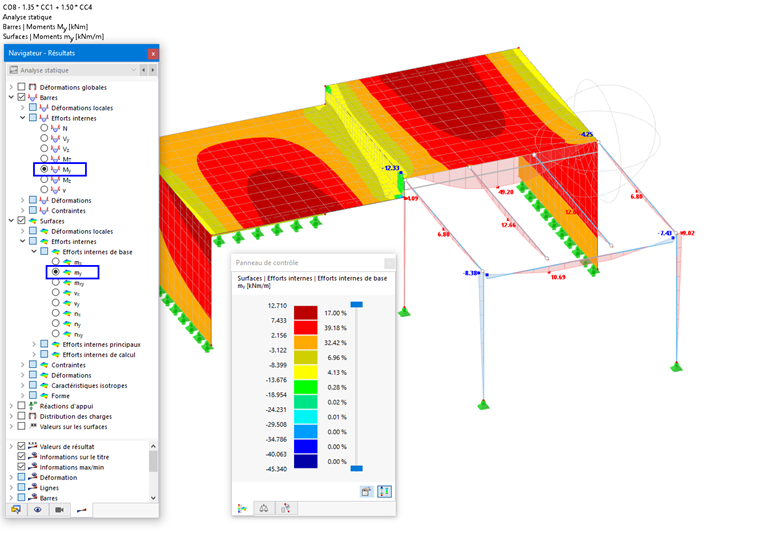

06 Moments fléchissants des barres de plate-forme et des surfaces de dalle

Les moments « My » sont des moments fléchissants autour des axes principaux des barres de plate-forme. Cependant, les moments surfaciques de base « m_y » représentent les moments fléchissants agissant en direction des axes locaux y des surfaces. Dans le cas des dalles, elles sont parallèles à l'axe global Y.

Si les charges sont affichées, elles peuvent être masquées à l'aide des boutons et dans la barre d'outils. Vous pouvez également désactivez les symboles du raffinement du maillage et du maillage : Ouvrez le Navigateur - Afficher en cliquant sur l'onglet .

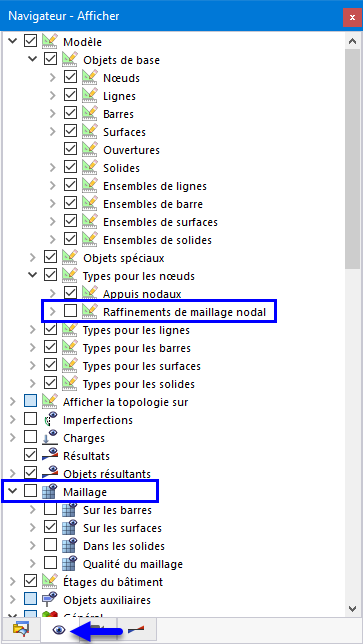

10 Désactivation des raffinements de maillage nodal et du maillage dans « Navigateur - Afficher »

Dans la catégorie « Modèle », ouvrez l'option Types pour les nœuds puis décochez la case Raffinements de maillage nodal. Désactivez ensuite la case de la catégorie Maillage.

Paramétrez à nouveau le Navigateur - Résultats en cliquant sur le bouton .

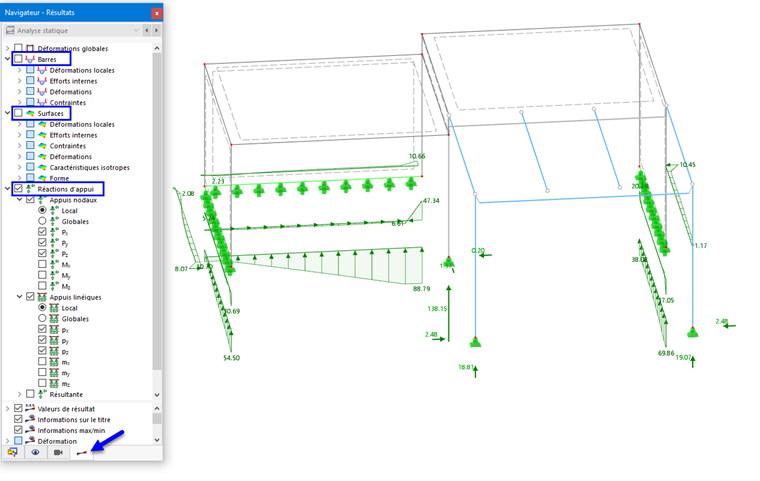

12 Réactions d'appui des nœuds et des lignes

Pour afficher uniquement les réactions d'appui, désactivez les catégories Barres et Surfaces. Sélectionnez ensuite Réactions d'appui.
