Risultati grafici

Per impostazione predefinita, vengono visualizzate le 'deformazioni globali' del modello.

Seleziona i casi e le combinazioni di carico

Utilizzare i pulsanti e a destra dell'elenco dei casi di carico per alternare i risultati dei casi di carico e delle combinazioni. È anche possibile selezionare una voce specifica dall'elenco.

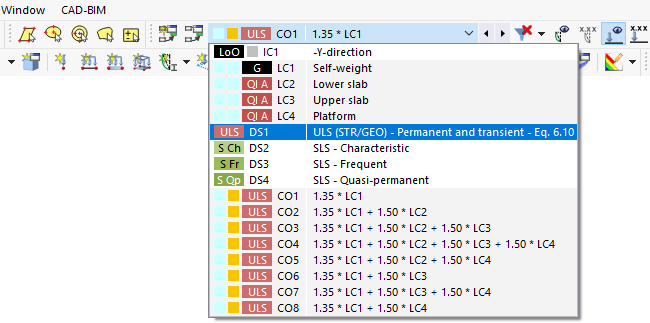

03 Selezione del caso o combinazione di carico nell'elenco della barra degli strumenti

Le deformazioni di CO2 mostrano, ad esempio, B. gli spostamenti dal peso proprio e dal carico imposto sulla piastra inferiore compresi i coefficienti di sicurezza. Questi si riflettono nei valori di carico aumentati.

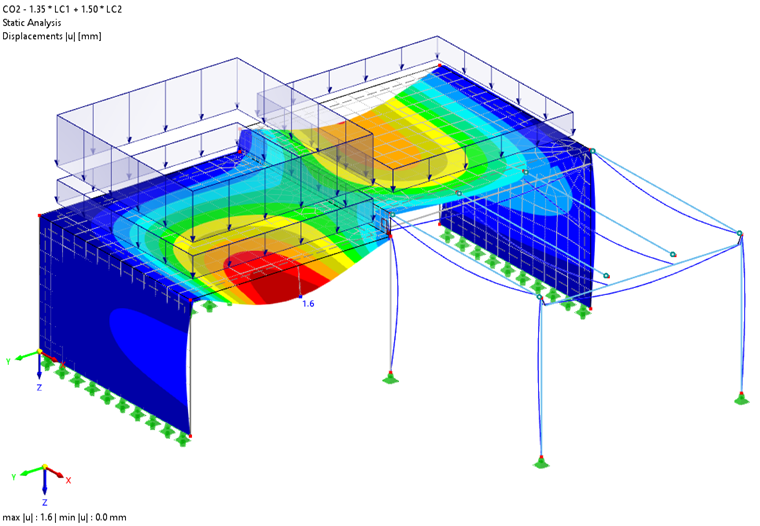

04 Spostamenti generalizzati dovuti al peso proprio e al carico variabile sul solaio inferiore (CO2)

I risultati della situazione di progetto allo SLU DS1 (vedere l'immagine Selezione di un caso di carico o di una combinazione) coprono i risultati massimi di tutte le combinazioni di carico contenute – da CO1 a CO8.

Selezione dei risultati nel navigatore

Nel ' Navigatore - Risultati ', è possibile selezionare il tipo di output per la visualizzazione, come ad esempio: B. Deformazioni, forze interne dell'asta, tensioni della superficie o reazioni del vincolo esterno. Le categorie di base sono evidenziate nell'immagine Navigatore - Risultati. Nelle sottocategorie è possibile selezionare il tipo di risultato specifico.

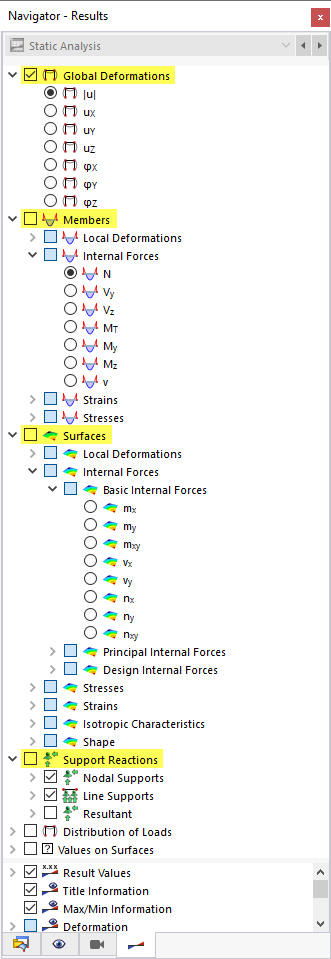

05 navigatore - Risultati

Impostare ad esempio su LC8 . B. Visualizzare i risultati del peso proprio e del carico imposto sulla piattaforma. Poi attiva la categoria Aste e seleziona l'opzione M_y tra la voce dell'albero delle forze interne . Selezionare anche la categoria Superfici . Nella struttura ad albero Forze interne di base , attivare l'opzione m_y .

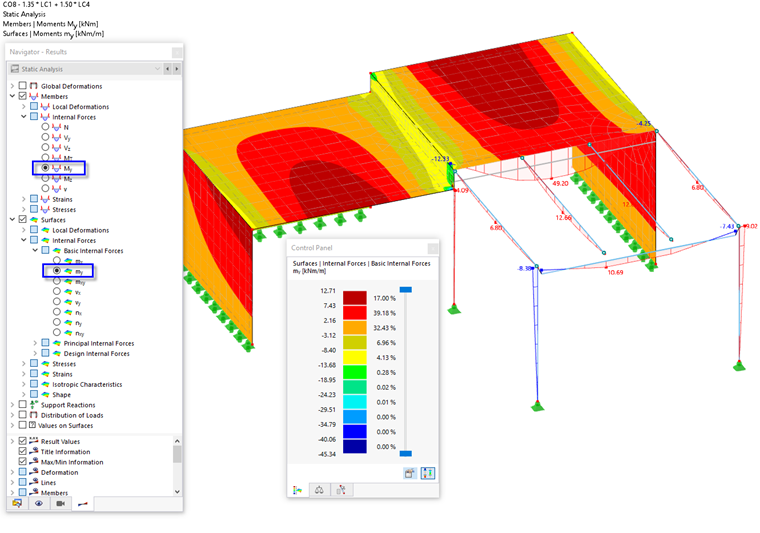

06 Momenti flettenti di aste di piattaforma e superfici di solette

I momenti 'M_y ' sono i momenti flettenti intorno agli assi maggiori delle aste della piattaforma. I momenti superficiali di base 'm_y ', tuttavia, rappresentano i momenti flettenti agenti in direzione degli assi locali y delle superfici. Nel caso delle piastre, sono parallele all'asse Y globale.

Se i carichi sono visualizzati, possono essere nascosti utilizzando i pulsanti e nella barra degli strumenti. Inoltre, disattiva i simboli di affinamento mesh e della mesh: Aprire il Navigatore - Visualizza tramite la #immagine@022136 #tab.

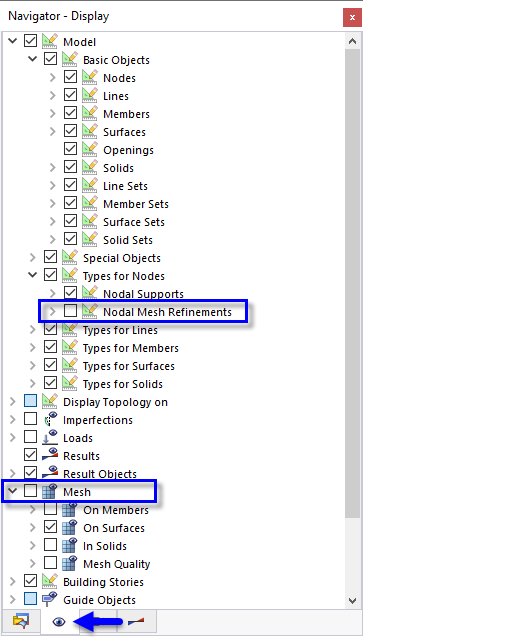

09 Disattivazione degli infittimenti delle mesh dei nodi e della mesh nel "navigatore - Visualizzazione"

Nella categoria ' Modello ', apri l'opzione Tipi per Nodi e deseleziona la casella di controllo Perfezionamenti nodali . Quindi, disattivare la casella di controllo della categoria Mesh .

Impostare di nuovo il Navigatore - Risultati con il pulsante .

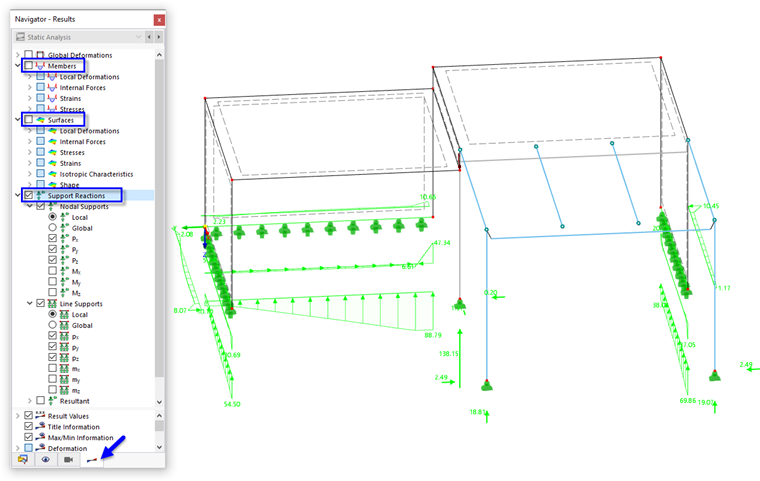

11 Reazioni di vincolo esterno di nodi e linee

Per visualizzare solo le reazioni del vincolo esterno, disattivare le categorie Aste e Superfici . Quindi selezionare Reazioni vincolari .
