Achaflanar esquina

La función Ángulo de esquina crea una nueva línea en el área de la esquina y, por lo tanto, corta el borde en el punto de la esquina. Para hacer esto, llame la función Ángulo de esquina en el menú Herramientas. No es necesario que seleccione las líneas de antemano.

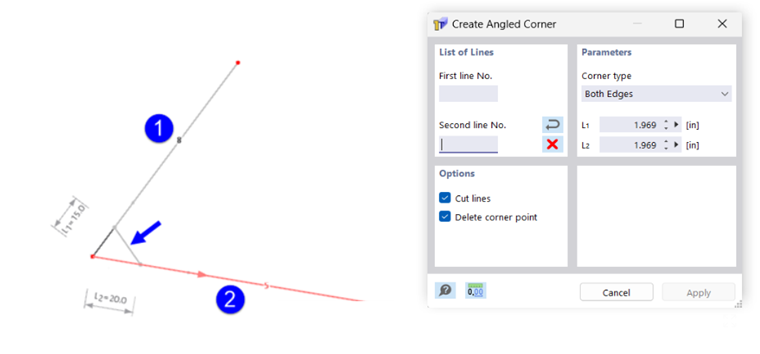

01 Cuadro de diálogo ' Esquina en ángulo '

Parámetros

Hay dos tipos de esquina disponibles en la lista desplegable para crear el chaflán:

02 Tipos de esquina

• Ambas aristas: la primera línea se acorta según la longitud L₁, la segunda línea según la longitud L₂.
• Arista y ángulo: la primera línea se acorta según la longitud L₁. La conexión a la segunda línea se realiza según el ángulo α. El ángulo se refiere a un sistema de coordenadas orientado en sentido horario.

Opciones

Si la casilla 'Líneas de corte' está marcada, las longitudes proyectadas de las líneas originales en el área de la esquina se eliminan una vez se haya creado el chaflán.

La opción 'Eliminar esquina' también elimina el punto en la intersección original.

Lista de líneas

Puede seleccionar las líneas en la ventana de trabajo con un clic del ratón o introducir los números de línea directamente en los campos de entrada. Al introducir los números de línea directamente, puede intercambiar el primer número de línea con el segundo con el botón y eliminar los números de línea con el botón .
