Ohnutí rohu

Funkce Zlomit roh vytvoří v rohové oblasti novou čáru a tím ořízne hranu v rohovém bodě. Tuto funkci vyvolejte v nabídce Nástroje pomocí příkazu Zlomit roh. Případně použijte tlačítko na panelu CAD nástrojů. Čáry není nutné předem vybírat.

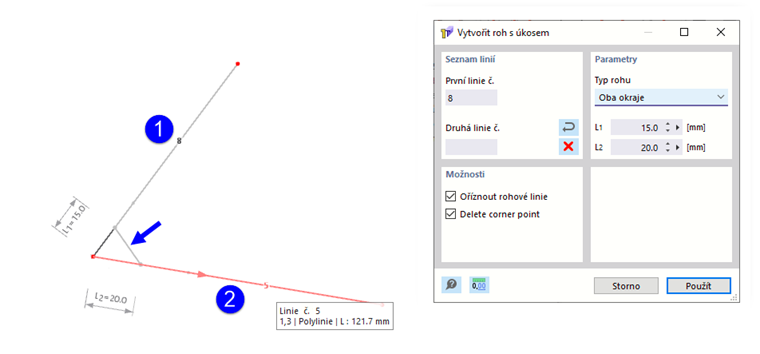

Dialog "Zkosit"

Parametry

V seznamu jsou k výběru dvě možnosti pro vytvoření zlomu:

Typy rohů

• Obě hrany: První čára se zkrátí o délku L₁, druhá čára o délku L₂.
• Hrana a úhel: První čára se zkrátí o délku L₁. Napojení na druhou čáru probíhá pod úhlem α. Ten je vztažen k pravotočivé soustavě souřadnic.

Možnosti

Je-li aktivní zaškrtávací políčko 'Oddělit čáry', pak se po vytvoření zlomu smažou přesahy původních čar v rohové oblasti.

Volba 'Smazat rohový bod' odstraní také bod v původním průsečíku.

Seznam čar

Čáry můžete vybrat v pracovním okně kliknutím myší nebo zadat čísla čar přímo do vstupních polí. Při přímém zadávání čísel čar můžete pomocí tlačítka zaměnit první číslo čáry s druhým a pomocí tlačítka čísla čar smazat.
