Angolo piegato

La funzione Smusso angolare genera una nuova linea nell'area dell'angolo, tagliando così il bordo nel vertice. Richiamare a tal fine la funzione Smusso angolare dal menu Strumenti. In alternativa, utilizzare il pulsante nella barra degli strumenti CAD. Non è necessario selezionare preventivamente le linee.

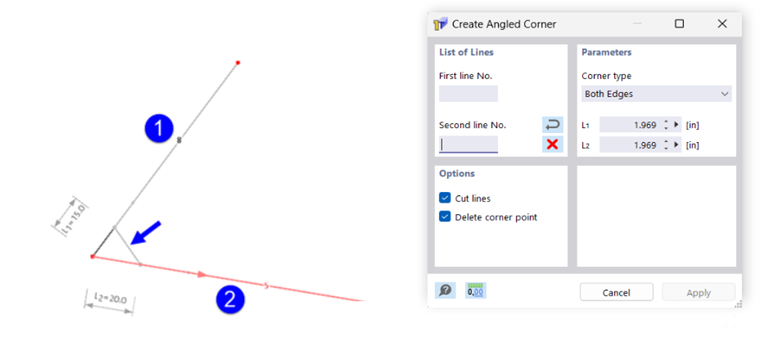

Dialogo Inclinazione angolare

Parametri

Nell'elenco sono disponibili due possibilità per creare lo smusso:

Tipi di angoli

• Entrambi i bordi: la prima linea viene accorciata della lunghezza L₁, la seconda linea della lunghezza L₂.
• Bordo e angolo: la prima linea viene accorciata della lunghezza L₁. Il collegamento alla seconda linea avviene con l'angolo α. Esso è riferito a un sistema di coordinate destrorso.

Opzioni

Se il campo di controllo 'Separare linee' è attivo, dopo la creazione dello smusso gli eccessi delle linee originali nell'area dell'angolo vengono eliminati.

L'opzione 'Elimina vertice' rimuove anche il punto nel punto di intersezione originale.

Elenco linee

Le linee possono essere selezionate nella finestra di lavoro con un clic del mouse oppure i numeri delle linee possono essere inseriti direttamente nei campi di immissione. Quando si inseriscono direttamente i numeri delle linee, con il pulsante è possibile scambiare il primo numero di linea con il secondo, mentre con il pulsante è possibile eliminare i numeri delle linee.
