Угол загиба

Функция Скос угла создаёт новую линию в области угла и тем самым обрезает кромку в вершине угла. Для этого вызовите функцию Скос угла в меню Дополнительно. Альтернативно используйте кнопку на панели инструментов CAD. Линии предварительно выделять не нужно.

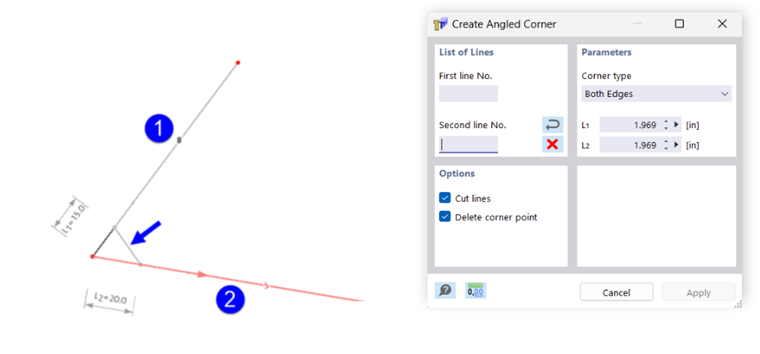

Диалоговое окно "Скругление угла"

Параметры

В списке доступны два варианта для создания скоса:

Типы углов соединений

• Обе кромки: первая линия укорачивается на длину L₁, вторая линия — на длину L₂.
• Кромка и угол: первая линия укорачивается на длину L₁. Соединение со второй линией выполняется под углом α. Он задан относительно правой декартовой системы координат.

Опции

Если активировано флажок 'Разделить линии', то после создания скоса выступающие части исходных линий в области угла удаляются.

Опция 'Удалить вершину' также удаляет точку в исходной точке пересечения.

Список линий

Вы можете выбирать линии в рабочем окне щелчком мыши или вводить номера линий напрямую в поля ввода. При прямом вводе номеров линий с помощью кнопки можно поменять местами первый и второй номера линий, а с помощью кнопки удалить номера линий.
