Ecke abwinkeln

Die Funktion Ecke abwinkeln erzeugt eine neue Linie im Eckbereich und kappt so die Kante am Eckpunkt. Rufen Sie hierzu die Funktion Ecke abwinkeln im Menü Extras auf. Die Linien müssen Sie vorher nicht selektieren.

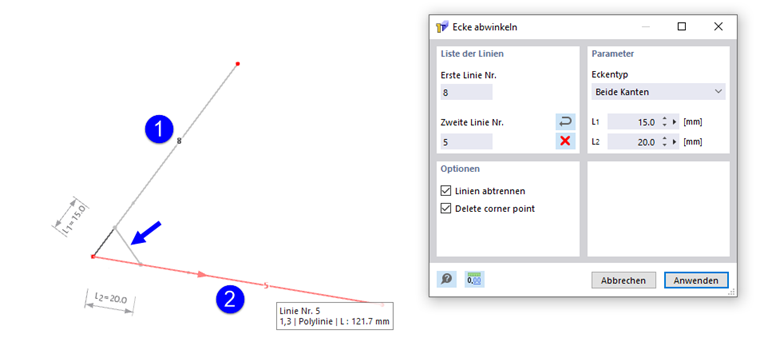

Dialog 'Ecke abwinkeln'

Parameter

In der Liste stehen zwei Möglichkeiten zur Auswahl, um die Abwinklung zu erzeugen:

Eckentypen

• Beide Kanten: Die erste Linie wird um die Länge L₁ verkürzt, die zweite Linie um die Länge L₂.
• Kante und Winkel: Die erste Linie wird um die Länge L₁ verkürzt. Der Anschluss an die zweite Linie erfolgt unter dem Winkel α. Er ist auf ein rechtsdrehendes Koordinatensystem bezogen.

Optionen

Ist das Kontrollfeld 'Linien abtrennen' aktiv, so werden nach dem Erzeugen der Abwinklung die Überstände der ursprünglichen Linien im Eckbereich gelöscht.

Die Option 'Eckpunkt löschen' entfernt auch den Punkt im ursprünglichen Schnittpunkt.

Linienliste

Die Linien können Sie im Arbeitsfenster per Mausklick auswählen oder die Liniennummern direkt in den Eingabefeldern eingeben. Bei der direkten Eingabe der Liniennummern können Sie mit der Schaltfläche die erste Liniennummer mit der zweiten vertauschen und mit der Schaltfläche die Liniennummern löschen.
