Dobramento de canto

A função Arredondar canto cria uma nova linha na região do canto e, assim, corta a aresta no vértice. Para isso, chame a função Arredondar canto no menu Extras. Como alternativa, utilize o botão na barra de ferramentas CAD. Não é necessário selecionar as linhas previamente.

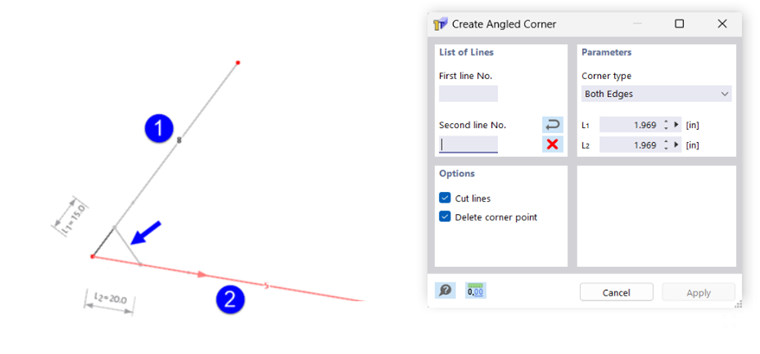

Caixa de diálogo "Chanfro"

Parâmetros

Na lista estão disponíveis duas possibilidades para selecionar a forma de criar o arredondamento:

Tipos de canto

• Ambas as arestas: a primeira linha é encurtada pelo comprimento L₁, a segunda linha pelo comprimento L₂.
• Aresta e ângulo: a primeira linha é encurtada pelo comprimento L₁. A ligação à segunda linha é efetuada sob o ângulo α. Ele é referido a um sistema de coordenadas destrogiro.

Opções

Se o campo de seleção 'Separar linhas' estiver ativo, os prolongamentos das linhas originais na região do canto serão eliminados após a criação do arredondamento.

A opção 'Eliminar ponto de canto' remove também o ponto no ponto de interseção original.

Lista de linhas

É possível selecionar as linhas na janela de trabalho com um clique do mouse ou inserir diretamente os números das linhas nos campos de entrada. Na inserção direta dos números das linhas, pode usar o botão para trocar o primeiro número de linha com o segundo e o botão para eliminar os números de linha.
