Créer un coin angulaire

La fonction Créer un coin angulaire crée une nouvelle ligne dans la zone d’angle et coupe ainsi l’arête au sommet. Pour cela, ouvrez la fonction Créer un coin angulaire dans le menu Outils. Vous pouvez également utiliser le bouton dans la barre d’outils CAO. Il n’est pas nécessaire de sélectionner les lignes au préalable.

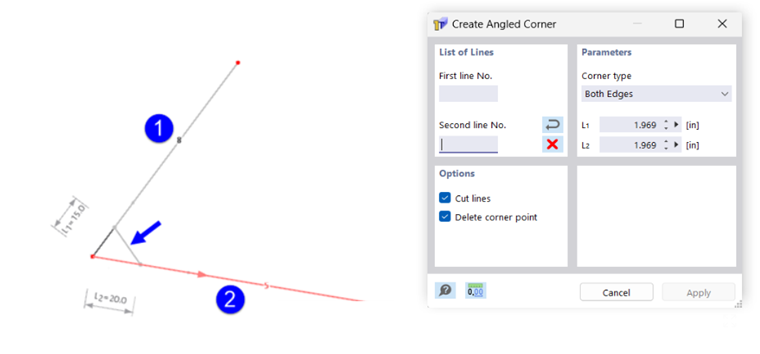

Boîte de dialogue « Créer un coin angulaire »

Paramètres

Deux options dans la liste permettent de créer un coin angulaire :

Type d’angle

• Deux bords : la première ligne est raccourcie de la longueur L₁, la deuxième ligne de la longueur L₂.
• Bord et angle : la première ligne est raccourcie de la longueur L₁. Le raccordement à la deuxième ligne se fait selon l’angle α. Il est défini par rapport à un système de coordonnées orienté à droite.

Options

Si la case « Couper les lignes » est cochée, les prolongements des lignes d’origine dans la zone d’angle sont supprimés après la création du coin angulaire.

L’option « Supprimer le point d’angle » supprime également le point à l’intersection d’origine.

Liste des lignes

Vous pouvez sélectionner les lignes dans la fenêtre de travail par clic de souris ou saisir directement les numéros de lignes dans les champs de saisie. Lors de la saisie directe des numéros de lignes, vous pouvez utiliser le bouton pour permuter le premier numéro de ligne avec le second, et le bouton pour supprimer les numéros de lignes.
