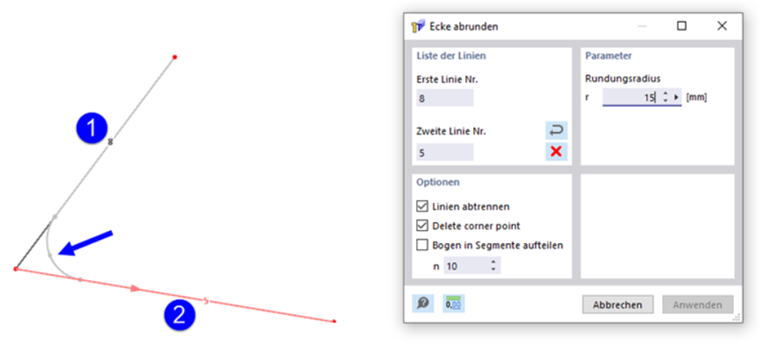

Funkcja Zaokrąglij naroże tworzy nowy łuk w punkcie przecięcia dwóch linii, zaokrąglając tym samym obszar naroża. Aby ją uruchomić, wybierz funkcję Zaokrąglij naroże w menu Narzędzia. Alternatywnie można użyć przycisku
na pasku narzędzi CAD. Nie trzeba wcześniej zaznaczać linii.
Parametry
Podaj promień zaokrąglenia r łuku, który ma zostać utworzony między liniami.
Opcje
Jeśli pole wyboru 'Rozdziel linie' jest aktywne, po utworzeniu zaokrąglenia nadmiary pierwotnych linii w obszarze naroża zostaną usunięte.
Opcja 'Usuń punkt narożny' usuwa również punkt w pierwotnym punkcie przecięcia.
Za pomocą pola wyboru 'Podziel łuk na segmenty' można podzielić łuk na n prostych segmentów.
Lista linii
Linie można wybrać w oknie roboczym za pomocą kliknięcia myszą lub wpisać numery linii bezpośrednio w polach wprowadzania. Podczas bezpośredniego wpisywania numerów linii można za pomocą przycisku
zamienić pierwszy numer linii z drugim, a za pomocą przycisku
usunąć numery linii.
