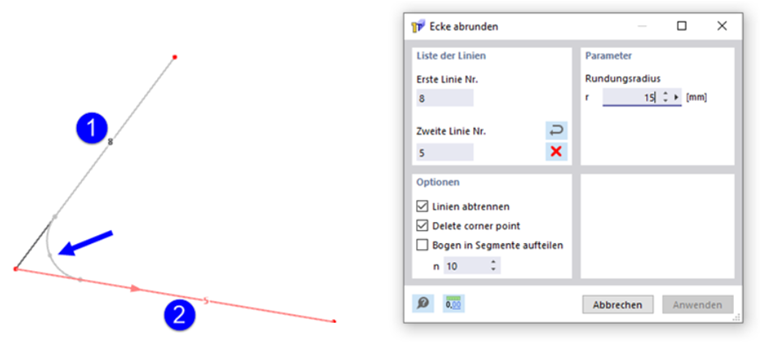

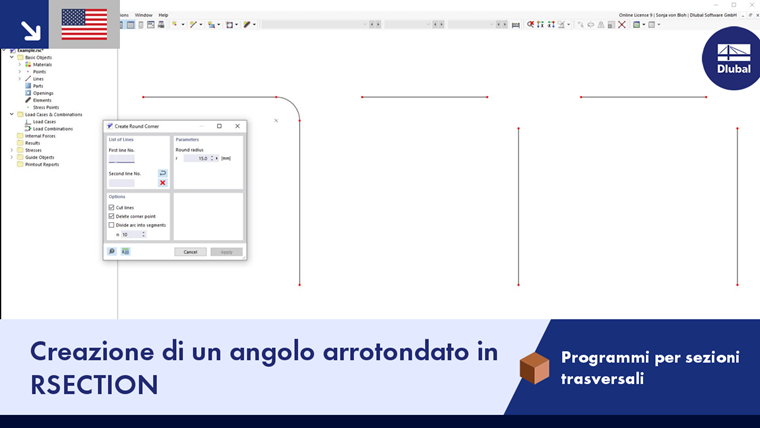

La funzione Smusso genera un nuovo arco nel punto di intersezione di due linee e arrotonda così la zona d’angolo. Richiamare la funzione Smusso nel menu Extra. In alternativa, utilizzare il pulsante
nella barra degli strumenti CAD. Non è necessario selezionare preventivamente le linee.
Parametri
Specificare il raggio di raccordo r dell’arco che deve essere generato tra le linee.
Opzioni
Se la casella di controllo 'Dividi linee' è attiva, dopo la creazione del raccordo vengono eliminati i prolungamenti delle linee originali nell’area d’angolo.
L’opzione 'Elimina punto d’angolo' rimuove anche il punto nel punto di intersezione originale.
Con la casella di controllo 'Suddividi arco in segmenti' è possibile suddividere l’arco in n segmenti rettilinei.
Elenco linee
È possibile selezionare le linee nella finestra di lavoro facendo clic con il mouse oppure inserire direttamente i numeri delle linee nei campi di input. In caso di inserimento diretto dei numeri delle linee, è possibile utilizzare il pulsante
per scambiare il primo numero di linea con il secondo e il pulsante
per eliminare i numeri delle linee.
