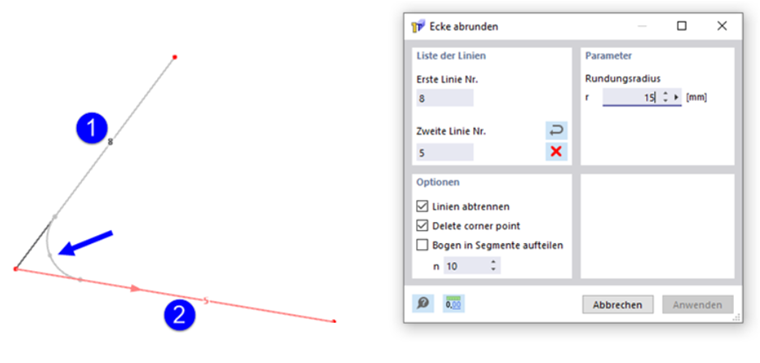

Функция Скруглить угол создаёт новую дугу в точке пересечения двух линий и тем самым скругляет угловую область. Для этого вызовите функцию Скруглить угол в меню Дополнительно. В качестве альтернативы используйте кнопку
на панели инструментов CAD. Предварительно выделять линии не требуется.
Параметры
Укажите радиус скругления r дуги, которая должна быть создана между линиями.
Опции
Если активировано флажок 'Разделить линии', после создания скругления выступающие участки исходных линий в угловой области удаляются.
Опция 'Удалить угловую точку' также удаляет точку в исходной точке пересечения.
С помощью флажка 'Разделить дугу на сегменты' можно разделить дугу на n прямых сегментов.
Список линий
Линии можно выбрать в рабочем окне щелчком мыши или ввести номера линий непосредственно в поля ввода. При прямом вводе номеров линий с помощью кнопки
можно поменять местами первый и второй номер линии, а с помощью кнопки
— удалить номера линий.
