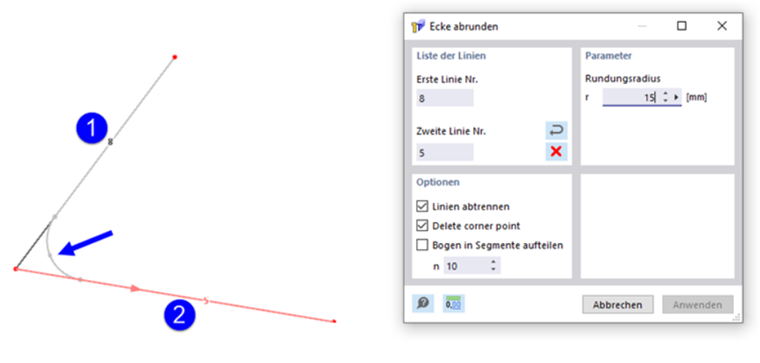

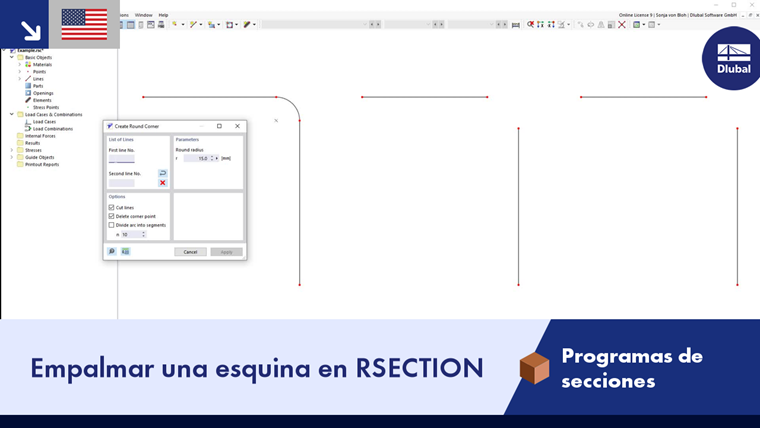

La función Redondear esquina genera un nuevo arco en el punto de intersección de dos líneas, redondeando así el área de la esquina. Para ello, abra la función Redondear esquina en el menú Herramientas. Como alternativa, utilice el botón
en la barra de herramientas CAD. No es necesario seleccionar previamente las líneas.
Parámetros
Especifique el radio de redondeo r del arco que se va a generar entre las líneas.
Opciones
Si la casilla de control 'Separar líneas' está activa, después de generar el redondeo se eliminan los salientes de las líneas originales en la zona de la esquina.
La opción 'Eliminar punto de esquina' también elimina el punto en el punto de intersección original.
Con la casilla de control 'Dividir arco en segmentos' puede subdividir el arco en n segmentos rectos.
Lista de líneas
Puede seleccionar las líneas en la ventana de trabajo haciendo clic con el ratón o introducir directamente los números de línea en los campos de entrada. Al introducir directamente los números de línea, puede utilizar el botón
para intercambiar el primer número de línea con el segundo y el botón
para eliminar los números de línea.
